Manuels Connexes pour Dell Latitude 6430u
Sommaire des Matières pour Dell Latitude 6430u

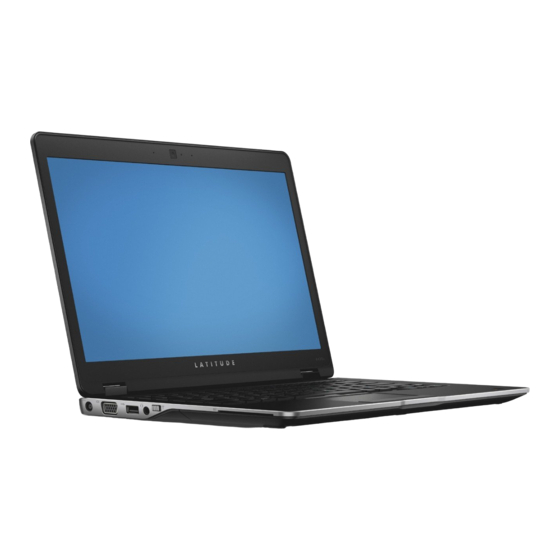

- Page 1 Dell Latitude 6430u Manuel du propriétaire Modèle réglementaire: P36G Type réglementaire: P36G001...
-
Page 2: Remarques, Précautions Et Avertissements
éviter le problème. AVERTISSEMENT : Un AVERTISSEMENT indique un risque d'endommagement du matériel, de blessure corporelle ou de mort. © 2013 Dell Inc. Trademarks used in this text: Dell , the Dell logo, Dell Boomi , Dell Precision , OptiPlex... -
Page 3: Table Des Matières
Table des matières Remarques, précautions et avertissements................2 1 Intervention à l'intérieur de votre ordinateur................. 7 ......................7 Avant d'intervenir à l'intérieur de l'ordinateur ..........................8 Mise hors tension de l’ordinateur .........................8 Après une intervention dans l'ordinateur 2 Retrait et installation des composants.................. 11 ...............................11 Outils recommandés ............................ - Page 4 ..........................26 Installation du cadre d'écran ............................ 26 Retrait du panneau d’écran ..........................27 Installation du panneau d’écran ........................ 28 Retrait de la carte LED de l'alimentation ......................28 Installation de la carte LED de l'alimentation ............................... 28 Retrait de la caméra ............................
- Page 5 5 Spécifications..........................59 6 Obtenir de l'aide........................65 ................................. 65 Contacter Dell...
-
Page 7: Intervention À L'intérieur De Votre Ordinateur
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. -
Page 8: Mise Hors Tension De L'ordinateur
Déconnectez tous les câbles externes du système. Débranchez du secteur l'ordinateur et tous les périphériques qui y sont connectés. Appuyez sur le bouton d'alimentation et maintenez-le enfoncé lorsque l'ordinateur est débranché afin de mettre à la terre la carte système. Retirez le cache. - Page 9 PRÉCAUTION : Pour connecter un câble réseau, connectez le câble au périphérique réseau, puis à l'ordinateur. Connectez le câble téléphonique ou le câble réseau à l'ordinateur. Connectez l'ordinateur et tous les périphériques connectés à leurs prises secteur. Mettez sous tension l'ordinateur. Si nécessaire, vérifiez que l'ordinateur fonctionne correctement en exécutant les diagnostics Dell.
-
Page 11: Retrait Et Installation Des Composants
Retrait et installation des composants Cette section fournit des informations détaillées sur le retrait ou l'installation des composants de l'ordinateur. Outils recommandés Les procédures dans ce document peuvent nécessiter les outils suivants : • petit tournevis à tête plate • tournevis cruciforme •... - Page 12 Figure 2. Vue interne – arrière 1. carte de réseau local sans fil (WLAN) ou une 7. carte SSD mSATA alliance gigabit sans fil (WiGig carte) 8. logement de la carte SIM (Subscriber Identity 2. ventilateur du système Module) 3. module thermique 9.
-
Page 13: Retrait De La Carte Sd (Secure Digital)
Figure 3. Vue interne – avant 1. la carte Sniffer Board 4. carte système 2. capteur Hall 5. pile bouton 3. carte à puce Retrait de la carte SD (Secure Digital) Avant d’intervenir sur l’ordinateur . Appliquez les procédures décrites dans Appuyez sur la carte SD pour l'extraire de l'ordinateur. -
Page 14: Retrait De La Batterie
Retrait de la batterie Avant d’intervenir sur l’ordinateur . Appliquez les procédures décrites dans Faites glisser le loquet pour déverrouiller la batterie et faites glisser pour retirer cette dernière de l’ordinateur. Installation de la batterie Faites glisser la batterie dans son emplacement jusqu'à ce que vous l'entendiez s'enclencher. Appliquez les procédures décrites dans Après une intervention à... -
Page 15: Installation Du Cache De Fond De L'ordinateur
Installation du cache de fond de l'ordinateur Placez le cache de fond en alignant les orifices des vis sur l'ordinateur. Serrez les vis pour fixer le cache de fond à l'ordinateur. Installez : a) la carte SD b) la batterie Appliquez les procédures décrites dans Après une intervention à... -
Page 16: Installation De La Carte Ssd Msata
Installation de la carte SSD mSATA Mettez en place la carte SSD mSATA dans son logement dans l’ordinateur. Serrez la vis qui fixe la carte SSD mSATA à l'ordinateur. Installez : a) le cache de fond de l'ordinateur b) la carte SD c) la batterie Après une intervention à... -
Page 17: Installation De La Carte Wlan/Wigig
REMARQUE : Le WiGig carte est munie de trois câbles d'antenne. Installation de la carte WLAN/WiGig Insérez la carte WLAN/WiGig dans son connecteur à 45 degrés dans son logement. Appuyez sur la carte WLAN/WiGig et serrez la vis qui fixe la carte à l’ordinateur. Branchez les câbles d'antenne sur leurs connecteurs respectifs marqués sur la carte WLAN/WiGig. -
Page 18: Retrait De La Carte Taa
Installez : a) le cache de fond de l'ordinateur b) la carte SD c) la batterie Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur . Retrait de la carte TAA Avant d’intervenir sur l’ordinateur . Appliquez les procédures décrites dans Retirez : a) la batterie b) la carte SD... -
Page 19: Installation Du Ventilateur Système
Installation du ventilateur système Placez le ventilateur dans son emplacement sur l'ordinateur. Serrez les vis qui fixent le ventilateur système à l'ordinateur. Branchez le câble du ventilateur système. Installez : a) le cache de fond de l'ordinateur b) la carte SD c) la batterie Après une intervention à... - Page 20 Retirez les vis qui fixent le clavier à l'ordinateur. À l’aide d’un tournevis, libérez les languettes.
-
Page 21: Installation Du Clavier
Retournez l'ordinateur et retirez le clavier de l'ordinateur. Installation du clavier Faites glisser le clavier dans son compartiment et veuillez à ce qu'il s'enclenche. Retournez l'ordinateur et serrez les vis de fixation du clavier. Branchez les câbles du clavier, du rétro-éclairage et du trackstick. Installez : a) le cache de fond de l'ordinateur b) la carte SD... - Page 22 d) clavier Débranchez les câbles de la carte multimédia, de l’interrupteur d’alimentation, du pavé tactile, du scanner d’empreintes digitales et des haut-parleurs. Retirez les vis qui fixent l'ensemble repose-mains à l'ordinateur.
-
Page 23: Installation De L'ensemble Repose-Mains
Retournez l’ordinateur, retirez les vis qui fixent l’ensemble repose-mains à la base de la machine et ouvrez l’ensemble du bas. Appuyez sur les sections pour dégager l’ensemble repose-mains et le retirer de l’ordinateur. Installation de l'ensemble repose-mains Alignez l'ensemble repose-mains dans sa position d'origine dans l'ordinateur jusqu’à ce qu’il s’enclenche. Serrez les vis qui fixent l’ensemble repose-mains à... -
Page 24: Retrait De La Carte De L'interrupteur D'alimentation
d) câble de l’interrupteur d’alimentation e) câble de la carte multimédia Installez : a) le clavier b) le cache de fond de l'ordinateur c) la carte SD d) la batterie Retrait de la carte de l’interrupteur d’alimentation Avant d’intervenir sur l’ordinateur . Appliquez les procédures décrites dans Retirez : a) la batterie... -
Page 25: Installation De La Carte Du Scanner D'empreintes Digitales
c) le cache de fond de l'ordinateur d) le clavier e) l’ensemble repose-mains Désacheminez le câble du scanner. Retirez la vis qui fixe à l’ordinateur le support du scanner et retirez ce dernier. Retirez la carte de l’ordinateur. Installation de la carte du scanner d’empreintes digitales Placez le scanner d’empreintes digitales dans son emplacement dans l'ordinateur. -
Page 26: Installation Du Cadre D'écran
Installation du cadre d'écran Placez le cadre d'écran sur l’ensemble écran. En partant de l'angle supérieur, appuyez sur tout le cadre d'écran jusqu’à ce qu'il s'enclenche dans l'ensemble écran. Installez la batterie. Après une intervention à l’intérieur de l’ordinateur . Appliquez les procédures décrites dans Retrait du panneau d’écran Appliquez les procédures décrites dans... -
Page 27: Installation Du Panneau D'écran
Retirez l'adhésif du connecteur du câble LVDS et débranchez le câble LVDS de l'écran. Retirez l’écran de l’ensemble écran. Installation du panneau d’écran Placez l'écran sur l'ensemble de l'écran. Branchez le câble LVDS, fixez la bande adhésive de son connecteur et renversez le panneau d'écran. Serrez les vis pour fixer le panneau d'écran à... -
Page 28: Retrait De La Carte Led De L'alimentation
Retrait de la carte LED de l'alimentation Avant d’intervenir sur l’ordinateur . Appliquez les procédures décrites dans Retirez : a) la batterie b) le cadre de l'écran c) le panneau d'écran Retirez les vis qui fixent à l’ordinateur la carte du voyant d'alimentation et renversez cette carte. Débranchez de la carte système le câble du voyant d'alimentation d'alimentation. -
Page 29: Installation De La Caméra
Installation de la caméra Branchez les câbles LVDS et de caméra Placez le module de caméra dans son emplacement sur l'ordinateur. Serrez la vis de fixation du module caméra. Installez : a) le cadre de l'écran b) la batterie Appliquez les procédures décrites dans Après une intervention à... -
Page 30: Installation Des Haut-Parleurs
Installation des haut-parleurs Alignez les haut-parleurs dans leur position d’origine dans l’ordinateur. Acheminez les câbles des haut-parleurs. Serrez les vis qui fixent les haut-parleurs à l'ordinateur. Installez : a) l’ensemble repose-mains b) le clavier c) le cache de fond de l'ordinateur d) la carte SD e) la batterie Après une intervention à... -
Page 31: Installation De La Pile Bouton
Installation de la pile bouton Placez la pile bouton dans son logement. Connectez le câble de la pile bouton. Installez : a) l’ensemble repose-mains b) le clavier c) le cache de fond de l'ordinateur d) la carte SD e) la batterie Après une intervention à... -
Page 32: Installation De La Carte Bluetooth
Retirez la carte bluetooth. Débranchez le câble de la carte. Installation de la carte Bluetooth Placez la carte Bluetooth dans son logement. Connectez le câble Bluetooth au module Bluetooth. Connectez le câble Bluetooth à la carte système. Serrez la vis qui fixe la carte WWAN à l’ordinateur. Installez : a) le repose-mains b) clavier... -
Page 33: Installation De La Carte À Puce
Retirez les vis qui fixent la carte à puce. Désacheminez le câble de la carte à puce et retirez cette dernière de l’ordinateur. Installation de la carte à puce Acheminez le câble de la carte à puce et placez celle-ci dans son logement dans l’ordinateur. Serrez les vis qui fixent la carte à... -
Page 34: Installation De La Baie De Carte D'extension
Débranchez le câble de la carte à puce. Retirez les vis qui fixent la baie de carte d'extension à l’ordinateur et retirez la baie. Installation de la baie de carte d'extension Placez la baie de carte d'extension dans son emplacement dans l’ordinateur. Serrez les vis qui fixent la baie à... -
Page 35: Installation Du Capteur Hall
a) la batterie b) la carte SD c) le cache de fond de l'ordinateur d) clavier e) l’ensemble repose-mains Débranchez et désacheminez le câble du capteur Hall. Retirez la vis qui fixe le capteur à l’ordinateur et retirez le capteur. Installation du capteur Hall Mettez le capteur Hall à... -
Page 36: Installation De La Carte Sniffer Board
Installation de la carte Sniffer Board Placez la carte Sniffer Board dans son logement dans l'ordinateur. Retirez la vis qui fixe la carte Sniffer Board à l’ordinateur. Branchez le câble de la carte Sniffer Board. Retirez : a) l’ensemble repose-mains b) le clavier c) le cache de fond de l'ordinateur d) la carte SD... - Page 37 Débranchez les câbles d'antenne de la solution sans fil. Retirez les vis qui fixent l’ensemble écran à la base de l’ordinateur et faites passer les câbles d'antenne par les trous à l’arrière de l'ordinateur. Retirez les vis qui fixent l’ens écran à l’ordinateur et soulevez ce dernier pour le dégager de l’ordinateur.
-
Page 38: Installation De L'ensemble Écran
Installation de l’ensemble écran Insérez les câbles LVDS et d'antenne sans fil à travers les orifices de la base du châssis et branchez-les. Mettez en place l'ensemble écran dans l'ordinateur. Serrez les vis situées des deux côtés pour fixer l'ensemble écran. Acheminez les câbles d'antenne et LVDS à... -
Page 39: Retrait De La Carte Système
b) l'ensemble écran c) l’ensemble repose-mains d) clavier e) le cache de fond de l'ordinateur f) Carte SD g) la batterie Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur . Retrait de la carte système Avant d’intervenir sur l’ordinateur . Appliquez les procédures décrites dans Retirez : a) la batterie... - Page 40 Retirez les vis qui fixent le support du connecteur d’alimentation à l’ordinateur et retirez le support de l’ordinateur. Retirez les vis qui fixent la carte système à l’ordinateur et retirez la carte.
-
Page 41: Installation De La Carte Système
Installation de la carte système Mettez en place la carte système sur le châssis. Serrez les vis pour fixer la carte système à l'ordinateur. Placez le support du connecteur d’alimentation sur la carte système. Serrez les vis qui fixent le support à l’ordinateur. -
Page 42: Installation Du Module Thermique
b) Carte SD c) le cache de fond de l'ordinateur d) clavier e) le repose-mains f) l'ensemble écran g) connecteur d'alimentation h) la carte système Retirez les vis qui fixent le module thermique à la carte système et soulevez le module pour le dégager de la carte système. -
Page 43: Configuration Du Système
La séquence de démarrage permet d'ignorer l'ordre des périphériques d'amorçage définis par la configuration du système et de démarrer directement depuis un périphérique donné (lecteur optique ou disque dur, par exemple). Lors du test à la mise sous tension (POST), lorsque le logo Dell s'affiche, vous pouvez : •... -
Page 44: Mise À Jour Du Bios
Choose from My Products and Services List (Choisir dans la liste Mes produits et services) c) Choose from a list of all Dell products (Choisir dans la liste de tous les produits Dell) Dans l'écran de l'application et des pilotes, sous la liste déroulante Operating System (Système d'exploiration), sélectionnez BIOS. -
Page 45: System Setup Option (Option De Configuration Du Système)
Cliquez sur Save (Enregistrer) pour enregistrer le fichier sur l'ordinateur. Cliquez sur Run (Exécuter) pour installer les paramètres BIOS actualisés sur l'ordinateur. Suivez les instructions qui s'affichent. System Setup Option (Option de configuration du système) Généralités Tableau 2. Généralités Option Description Informations sur le système Cette section liste les fonctions matérielles principales de votre ordinateur. - Page 46 Tableau 3. System Configuration (Configuration du système) Option Description Integrated NIC Permet de configurer le contrôleur réseau intégré. Options possibles : • Désactivée • Activée • Enabled w/PXE (w/PXE activé) : cette option est activée par défaut. • Enable UEFI Network Stack (Activer la pile réseau en mode UEFI) : permet d'activer les protocoles de réseau UEFI dans un environnement pré-SE.
- Page 47 Option Description Keyboard Illumination (Eclairage Ce champ vous permet de choisir le mode de fonctionnement de la fonction du clavier) d'éclairage du clavier. Le niveau de luminosité du clavier s'étend de 25% à 100% • Disabled (Désactivé) : cette option est activée par défaut. •...
- Page 48 Option Description REMARQUE : Les changements de mot de passe prennent effet immédiatement. Réglage par défaut : Non configuré System Password Permet de définir, modifier ou supprimer le mot de passe du système. REMARQUE : Les changements de mot de passe prennent effet immédiatement.
- Page 49 Option Description REMARQUE : Les options Activate et Disable respectivement activent ou désactivent la fonctionnalité de manière permanente et aucune autre modification n’est autorisée Réglage par défaut : Deactivate (Désactiver définitivement) CPU XD Support Permet d’activer le mode Exécution Désactivation du processeur. Réglage par défaut : Enable CPU XD Support (Activer la prise en charge de CPU OROM Keyboard Access Permet de définir la possibilité...
- Page 50 Option Description • • Réglage par défaut : All (Tous) Intel® SpeedStep Permet d’activer ou de désactiver la fonctionnalité Intel SpeedStep. Réglage par défaut : Enable Intel SpeedStep (Activer le contrôleur SpeedStep) C States Control Permet d’activer ou de désactiver les états de veille supplémentaires du processeur.
- Page 51 Option Description • Paramètre par défaut : Enable USB Wake Support (Activer la prise en charge du réveil USB) n'est pas sélectionné. Wireless Radio Control Permet d’activer ou de désactiver la fonction qui commute automatiquement entre les réseaux filaires et sans fil sans dépendre de la connexion physique. •...
- Page 52 Option Description • Fn Key Only (Touche Fn uniquement) : cette option est activée par défaut. • By Numlock (Verr num.) Numlock Enable Permet d’activer le verrouillage numérique au démarrage de l’ordinateur. Réglage par défaut : Enable Network (Activer réseau) Fn Key Emulation Permet de configurer l’option dans laquelle la touche <Verr.
- Page 53 Option Description • WLAN/WiGig • Bluetooth Toutes les options sont activées par défaut. Maintenance (Maintenance) Tableau 12. Maintenance (Maintenance) Option Description Numéro de service Affiche le numéro de service de l’ordinateur. Numéro d'inventaire Permet de créer un numéro d’inventaire système si aucun numéro d’inventaire n’a été...
-
Page 55: Dépannage
Mettez l'ordinateur sous tension. Lorsque l'ordinateur démarre, appuyez sur la touche <F12> lorsque le logo Dell apparaît. Dans l'écran du menu de démarrage, sélectionnez l'option Diagnostics. La fenêtre Enhanced Pre-boot System Assessment s'affiche avec la liste de tous les périphériques détectés sur l'ordinateur. -
Page 56: Codes De Bips
Si l'ordinateur est branché à une prise secteur, le voyant d'état de la batterie fonctionne de la manière suivante : Tableau 15. Voyants d'état de la batterie Un voyant orange et un voyant bleu clignotent Un adaptateur secteur non pris en charge par Dell ou non alternativement authentifié est connecté à votre portable. -
Page 57: Codes D'erreur Led
Code Cause et dépannage Aucune mémoire n'est détectée Erreur du jeu de puces (jeu de puces North et South Bridge, erreur DMA/IMR/minuteur), échec du test de l'horloge calendrier, échec Gate A20 , échec puce Super I/O, échec du test du contrôleur du clavier Défaillance de la carte système Défaillance de lecture/écriture en RAM... - Page 58 Code Cause et dépannage Défaillance de la carte vidéo UC - Échec du test de la mémoire cache Défaillance du processeur Écran Défaillance de l'écran...
-
Page 59: Spécifications
Spécifications REMARQUE : Les offres proposées peuvent varier selon les pays. Les caractéristiques suivantes se limitent à celles que la législation impose de fournir avec l’ordinateur. Pour plus d’informations sur la configuration de votre ordinateur, cliquez sur Démarrer → Aide et support et sélectionnez l’option qui permet d’afficher les informations relatives à... - Page 60 Fonction Spécification Conversion stéréo 24 bits (analogique-numérique et numérique-analogique) Interface : Interne audio haute définition Externe connecteur entrée microphone/casque stéréo/haut-parleurs externes Haut-parleurs deux Amplificatîeur intégré de haut-parleurs 1 W (RMS) par canal Réglages du volume Bouton multimédia, menus de programmes Tableau 21.
- Page 61 Tableau 24. Écran Fonction Spécification Type HD antiéblouissant Dimensions : Hauteur 205,60 mm (8,09”) Largeur 320,90 mm (12,63”) Diagonale 355,60 mm (14”) Zone active (X/Y) 309,40 mm x 173,95 mm Résolution maximale 1366 x 768 pixels Luminosité maximale 200 nits Pixels par pouce Ratio de contraste 300:1...
- Page 62 Tableau 27. Batterie Fonction Spécification Type lithium ion 3 cellules (36 Wh) ultra mobile Dimensions : Profondeur 110,73 mm (4,36”) Hauteur 9,70 mm (0,38”) Largeur 333,87 mm (13,14”) Poids • 315,00 g (0,69 lb) • 470,00 g (1,03 lb) Tension 11,1 VCC Plage de températures : En fonctionnement...
- Page 63 Fonction Spécification Hors fonctionnement De -40 °C à 70 °C (de -104 °F à 158 °F) Tableau 29. Caractéristiques physiques Fonction Description Hauteur 20,90 mm (0,82”) Largeur 338,20 mm (13,31”) Profondeur 229,70 mm (9,04”) Poids batterie 3 cellules 1,68 kg (3,70 lb) batterie 6 cellules 1,86 kg (4,10 lb) Tableau 30.
-
Page 65: Contacter Dell
Dell. Dell propose diverses options d'assistance et de maintenance en ligne et téléphonique. Ces options varient en fonction du pays et du produit et certains services peuvent ne pas être disponibles dans votre région Pour contacter le service commercial, technique ou client de Dell : Consultez le site dell.com/support.
