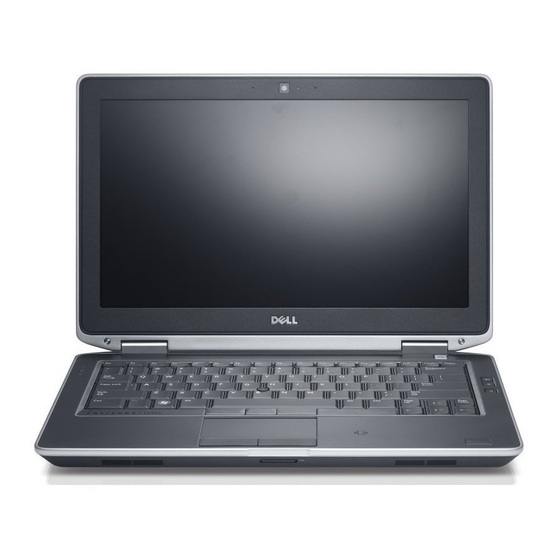

- Page 1 Dell Latitude E6330 Manuel du propriétaire Modèle réglementaire: P19S Type réglementaire: P19S001...
-
Page 2: Remarques, Précautions Et Avertissements
éviter le problème. AVERTISSEMENT : Un AVERTISSEMENT indique un risque d'endommagement du matériel, de blessure corporelle ou de mort. © 2013 Dell Inc. Tous droits réservés. Marques utilisées dans ce document : Dell , le logo Dell, Dell Boomi... -
Page 3: Table Des Matières
Table des matières 1 Intervention à l'intérieur de votre ordinateur................. 7 ......................... 7 Avant d’intervenir dans l’ordinateur ..........................9 Mise hors tension de l’ordinateur ....................9 Après intervention à l'intérieur de votre ordinateur 2 Retrait et installation des composants.................. 11 ...............................11 Outils recommandés ........................ - Page 4 ......................31 Installation du bâti de la carte ExpressCard ............................32 Dépose des haut-parleurs ............................33 Pose des haut-parleurs .......................33 Retrait des caches de charnière d'écran ......................34 Installation des caches de charnière d'écran ..........................35 Dépose de l'ensemble écran ............................37 Pose de l'ensemble écran ...........................
- Page 5 ................75 Diagnostisc ePSA (Enhanced Pre-Boot System Assessment) ............................76 Voyants d'état de l'appareil ...........................76 Voyants d'état de la batterie 6 Caractéristiques techniques....................79 7 Contacter Dell..........................85...
-
Page 7: Intervention À L'intérieur De Votre Ordinateur
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. - Page 8 Déconnectez tous les câbles externes du système. Débranchez du secteur l’ordinateur et tous les périphériques qui y sont connectés. Fermez l'écran et retournez l'ordinateur sur une surface plane. REMARQUE : Pour éviter d’endommager la carte système, vous devez retirer la batterie principale avant de dépanner l’ordinateur.
-
Page 9: Mise Hors Tension De L'ordinateur
PRÉCAUTION : Pour éviter d'endommager l'ordinateur, utilisez uniquement la batterie conçue pour cet ordinateur Dell spécifique. N'employez pas de batteries conçues pour d'autres ordinateurs Dell. Branchez les périphériques externes, par exemple réplicateur de port, extension de batterie ou périphérique d'accueil, et remettez en place les cartes comme l'ExpressCard, le cas échéant. - Page 10 Mettez l'ordinateur sous tension.
-
Page 11: Retrait Et Installation Des Composants
Retrait et installation des composants Cette section fournit des informations détaillées sur le retrait ou l'installation des composants de l'ordinateur. Outils recommandés Les procédures dans ce document peuvent nécessiter les outils suivants : • petit tournevis à tête plate • tournevis cruciforme •... -
Page 12: Retrait De La Carte Expresscard
Retrait de la carte ExpressCard Avant d'intervenir à l'intérieur de votre ordinateur . Suivez les procédures décrites dans la section Appuyez sur la carte ExpressCard pour la dégager de l'ordinateur. Faites glisser la carte ExpressCard hors de l'ordinateur. Installation de la carte ExpressCard Faites glisser la carte ExpressCard dans son emplacement jusqu’à... -
Page 13: Pose De La Batterie
Retirez la batterie de l'ordinateur. Pose de la batterie Faites glisser la batterie dans son logement jusqu’à ce que vous l'entendiez s'enclencher. Suivez les procédures décrites dans la section Après une intervention dans l'ordinateur . Retrait de la carte SIM Avant d'intervenir à... -
Page 14: Installation De La Carte Sim
Glissez la carte SIM hors de l'ordinateur. Installation de la carte SIM Faites coulisser la carte SIM dans son logement. Posez la batterie. Après une intervention dans l'ordinateur . Suivez les procédures décrites dans la section Dépose du disque dur Suivez les procédures décrites dans la section Avant d'intervenir à... - Page 15 Sortez le disque dur de l'ordinateur en le faisant glisser. Retirez la vis de fixation du support du disque dur au disque dur. Retirez le support de disque dur du disque dur. Retirez l'isolation du disque dur.
-
Page 16: Pose Du Disque Dur
Pose du disque dur Installez l'isolation du disque dur. Emboîtez le support sur le disque dur. Serrez la vis de fixation du support de disque dur sur le disque dur. Faites glisser et insérez le disque dur dans son logement. Serrez les vis de fixation du disque dur à... - Page 17 Retirez la vis de fixation du loquet à l'unité optique. Retirez le loquet de l'unité optique. Serrez les vis qui fixent le support du loquet du lecteur optique à ce dernier. Retirez le support du loquet du lecteur optique.
-
Page 18: Pose Du Lecteur Optique
Tirez et retirez le chariot du lecteur optique. Pose du lecteur optique Fixez le chariot du lecteur optique au lecteur optique. Fixez le support du loquet du lecteur optique. Serrez la vis pour fixer le loquet du lecteur optique. Fixez le loquet du lecteur optique. Serrez la vis de fixation du loquet du lecteur optique. -
Page 19: Pose Du Cache De Base
Soulevez le cache de fond pour le retirer de l'ordinateur. Pose du cache de base Placez le cache de fond en alignant les orifices des vis sur l'ordinateur. Serrez les vis de fixation du cache de fond à l'ordinateur. Posez la batterie. Après une intervention dans l'ordinateur . -
Page 20: Installation Du Cadre Du Clavier
Soulevez le cadre pour le retirer. Installation du cadre du clavier Alignez le cadre du clavier sur son logement. Appuyez sur les côtés du cadre du clavier jusqu'à ce qu'il s'enclenche. Posez la batterie. Après une intervention dans l'ordinateur . Suivez les procédures décrites dans la section Dépose du clavier Avant d'intervenir à... - Page 21 Soulevez le clavier et faites-le pour accéder au câble du clavier. Débranchez de la carte système le câble du clavier. Retirez le clavier de l'ordinateur. Débranchez le câble du clavier de ce dernier.
-
Page 22: Pose Du Clavier
10. Retirez le câble du clavier de ce dernier. Pose du clavier Connectez le câble du clavier et fixez-le au clavier avec la bande. Connectez le câble du clavier à la carte système. Faites glisser le clavier dans son compartiment et veuillez à ce qu'il s'enclenche. Serrez les vis de fixation du clavier au repose-mains. -
Page 23: Retrait Du Module Bluetooth
Retrait du module Bluetooth Avant d'intervenir à l'intérieur de votre ordinateur . Suivez les procédures décrites dans la section Déposez la batterie. Retirez le cache de fond. Débranchez le câble Bluetooth de la carte système. Retirez le câble Bluetooth de son chemin d'acheminement vers l'ordinateur. Retirez la vis qui fixe le module Bluetooth à... -
Page 24: Installation Du Module Bluetooth
Retirez le module Bluetooth de l'ordinateur. Déconnectez le câble Bluetooth du module Bluetooth. Installation du module Bluetooth Connectez le câble Bluetooth au module Bluetooth. Connectez l'autre extrémité du câble Bluetooth à la carte système. Placez la carte Bluetooth dans son emplacement dans l'ordinateur. Serrez la vis de fixation de la carte Bluetooth à... -
Page 25: Pose De La Mémoire
Dégagez les clips de sécurité du module de mémoire jusqu'à ce qu'ils s'éjectent. Retirez le module de mémoire de son connecteur sur la carte système en inclinant de 45° le module de mémoire pour le tirer hors de la carte système. Répétez les étapes 2 et 3 pour retirer le deuxième module. -
Page 26: Pose De La Pile Bouton
Déconnectez le câble de la pile bouton de la carte système. Retirez la pile bouton de l'ordinateur. Pose de la pile bouton Placez la pile bouton dans son logement. Branchez le câble de la pile bouton. Posez : a) le cache de base b) la batterie Après une intervention dans l'ordinateur . - Page 27 Retirez les vis qui fixent l'ensemble du repose-mains à la base de l'ordinateur. Retirez les vis qui fixent l'ensemble du repose-mains à l'avant de l'ordinateur. Débranchez le câble de la carte DEL de la carte système. Déconnectez le câble d'alimentation de la carte système.
-
Page 28: Pose Du Repose-Mains
Déconnectez le câble LED d'alimentation de la carte système. Soulevez le repose-mains et retirez-le de l'ordinateur. Pose du repose-mains Alignez l'ensemble repose-mains dans sa position d'origine dans l'ordinateur et installez-le. Connectez les câbles suivants à la carte système : a) câble du voyant d'alimentation b) câble de la tablette tactile c) câble de la carte LED Serrez les vis de fixation de l'ensemble repose-mains à... -
Page 29: Retrait De La Carte Multimédia
Retrait de la carte multimédia Avant d'intervenir à l'intérieur de votre ordinateur . Suivez les procédures décrites dans la section Déposez : a) la carte SD b) la carte ExpressCard c) la batterie d) le disque dur e) le lecteur optique f) le cache de base g) l'habillage du clavier h) le clavier... -
Page 30: Installation De La Carte Multimédia
Installation de la carte multimédia Placez la carte média dans son compartiment. Serrez les vis pour fixer la carte média. Branchez le câble de carte média sur la carte système. Posez : a) le repose-mains b) le module Bluetooth c) le clavier d) l'habillage du clavier e) le cache de base f) le lecteur optique... -
Page 31: Installation Du Bâti De La Carte Expresscard
Retirez les vis de fixation du bâti de la carte ExpressCard à l'ordinateur. Retirez le bâti de la carte ExpressCard de l'ordinateur. Installation du bâti de la carte ExpressCard Insérez le bâti de la carte ExpressCard dans son compartiment. Serrez les vis de fixation du bâti de la carte ExpressCard sur l'ordinateur. Branchez le câble de la carte ExpressCard à... -
Page 32: Dépose Des Haut-Parleurs
Dépose des haut-parleurs Avant d'intervenir à l'intérieur de votre ordinateur . Suivez les procédures décrites dans la section Déposez : a) la carte SD b) la carte ExpressCard c) la batterie d) le disque dur e) le lecteur optique f) le cache de base g) l'habillage du clavier h) le clavier le module Bluetooth... -
Page 33: Pose Des Haut-Parleurs
Retirez les haut-parleurs de l'ordinateur. Pose des haut-parleurs Alignez les haut-parleurs sur leur position de base et serrez les vis pour fixer les haut-parleurs à l'ordinateur. Acheminez le câble du haut-parleur vers l'ordinateur puis branchez-le à la carte système. Posez : a) le repose-mains b) le module Bluetooth c) le clavier... -
Page 34: Installation Des Caches De Charnière D'écran
Retirez les vis de fixation des caches de charnière d'écran à l'ordinateur. Retirez les caches de charnière d'écran de l'ordinateur. Installation des caches de charnière d'écran Serrez les vis pour fixer les caches de charnière à l'ordinateur. Posez : a) le repose-mains b) le module Bluetooth c) le clavier d) l'habillage du clavier... -
Page 35: Dépose De L'ensemble Écran
Dépose de l'ensemble écran Avant d'intervenir à l'intérieur de votre ordinateur . Suivez les procédures décrites dans la section Déposez : a) la carte SD b) la carte ExpressCard c) la batterie d) le disque dur e) le lecteur optique f) le cache de base g) l'habillage du clavier h) le clavier... - Page 36 Retirez les vis de fixation du support LVDS. Soulevez le support LVDS et retirez-le. Débranchez le câble LVDS de la carte système. Tirez les câbles d'antenne par l'ouverture de la carte système.
-
Page 37: Pose De L'ensemble Écran
10. Retirez l'ensemble d'écran de l'ordinateur. Pose de l'ensemble écran Acheminez les câbles d'antenne via l'ouverture de la carte système. Branchez le câble LVDS sur la carte système. Serrez les vis de fixation du support LVDS à la carte système. Serrez la vis de fixation de la charnière d'écran gauche à... -
Page 38: Dépose De La Carte Système
Dépose de la carte système Avant d'intervenir à l'intérieur de votre ordinateur . Suivez les procédures décrites dans la section Déposez : a) la carte SD b) la carte ExpressCard c) la batterie d) le disque dur e) le lecteur optique f) le cache de base g) l'habillage du clavier h) le clavier... - Page 39 Débranchez le câble du haut-parleur de la carte système. Déposez les vis qui fixent la carte système à l'ordinateur. Soulevez partiellement le bord gauche de la carte système d'environ 45 degrés. Débranchez le câble du connecteur d'alimentation de la carte système.
-
Page 40: Pose De La Carte Système
Retirez la carte système de l'ordinateur. Pose de la carte système Branchez le câble du connecteur d'alimentation à la carte système. Serrez les vis qui fixent la carte système à l'ordinateur. Connectez les câbles suivants à la carte système : a) le haut-parleur b) la carte ExpressCard c) la pile bouton... -
Page 41: Dépose Du Dissipateur De Chaleur
Dépose du dissipateur de chaleur Avant d'intervenir à l'intérieur de votre ordinateur . Suivez les procédures décrites dans la section Déposez : a) la carte SD b) la carte ExpressCard c) la batterie d) le disque dur e) le lecteur optique f) le cache de base g) l'habillage du clavier h) le clavier... -
Page 42: Pose Du Dissipateur De Chaleur
Retirez le dissipateur de chaleur de la carte système. Pose du dissipateur de chaleur Placez le dissipateur de chaleur vers sa position d'origine dans la carte système. Serrez les vis qui fixent le dissipateur thermique à la carte système. Connectez le câble du dissipateur de chaleur à la carte système. Posez : a) la carte système b) l'ensemble écran... -
Page 43: Retrait Du Port Du Connecteur D'alimentation
Retrait du port du connecteur d'alimentation Avant d'intervenir à l'intérieur de votre ordinateur . Suivez les procédures décrites dans la section Déposez : a) la carte SD b) la carte ExpressCard c) la batterie d) le disque dur e) le lecteur optique f) le cache de base g) l'habillage du clavier h) le clavier... -
Page 44: Installation Du Port Du Connecteur D'alimentation
Retirez le port du connecteur d'alimentation de l'ordinateur. Installation du port du connecteur d'alimentation Placez le port du connecteur d'alimentation dans l'ordinateur. Placez le support du connecteur d'alimentation sur le port du connecteur d'alimentation. Serrez la vis de fixation du support du connecteur d'alimentation à l'ordinateur. Posez : a) la carte système b) l'ensemble écran... -
Page 45: Retrait De La Carte D'entrées/Sorties (E/S)
Retrait de la carte d'entrées/sorties (E/S) Avant d'intervenir à l'intérieur de votre ordinateur . Suivez les procédures décrites dans la section Déposez : a) la carte SD b) la carte ExpressCard c) la batterie d) le disque dur e) le lecteur optique f) le cache de base g) l'habillage du clavier h) le clavier... -
Page 46: Dépose Du Cadre D'écran
Posez : a) la carte système b) l'ensemble écran c) les caches de charnière d'écran d) la carte média e) le repose-mains f) le module Bluetooth g) le clavier h) l'habillage du clavier le cache de base le lecteur optique k) le disque dur la batterie m) la carte ExpressCard... -
Page 47: Pose Du Cache De L'écran
Retirez le cadre de l'écran de l'ensemble écran. Pose du cache de l'écran Placez le cache d'écran sur le bloc écran. En partant de l'angle supérieur, appuyez sur tout le cadre d'écran jusqu’à ce qu'il s'enclenche dans l'ensemble écran. Appuyez sur les bord gauche et droit du cache d'écran. Posez la batterie. -
Page 48: Pose Du Panneau D'écran
Retournez et placez le panneau d'écran. Retirez l'adhésif du connecteur du câble LVDS et débranchez le câble LVDS de l'écran. Retirez le panneau de l'écran de l'ensemble écran. Pose du panneau d'écran Branchez le câble de l'écran (câble LVDS) à son connecteur sur le panneau d'écran. Positionnez le panneau d'écran à... -
Page 49: Retrait Du Module Caméra Et Microphone
Retrait du module caméra et microphone Avant d'intervenir à l'intérieur de votre ordinateur . Suivez les procédures décrites dans la section Déposez : a) la batterie b) le cadre d'écran Retirez les vis qui fixent le module caméra et microphone à l'ensemble écran. Débranchez le câble du module caméra et microphone du module. -
Page 50: Retrait De La Carte Del
Posez : a) le cadre d'écran b) la batterie Après une intervention dans l'ordinateur . Suivez les procédures décrites dans la section Retrait de la carte DEL Avant d'intervenir à l'intérieur de votre ordinateur . Suivez les procédures décrites dans la section Déposez : a) la batterie b) le cadre d'écran... -
Page 51: Installation Du Panneau Arrière Des Del
Retirez la vis qui fixe la carte LED à la plaque de support de la carte LED. Retirez la carte LED de la plaque de support de la carte LED. Installation du panneau arrière des DEL Serrez la vis de fixation de la carte LED de la plaque de support de la carte LED. Placez la plaque de la carte LED dans son compartiment dans l'ensemble écran. -
Page 52: Retrait Des Parois De La Charnière D'écran
Retrait des parois de la charnière d'écran Avant d'intervenir à l'intérieur de votre ordinateur . Suivez les procédures décrites dans la section Déposez : a) la carte SD b) la carte ExpressCard c) la batterie d) le disque dur e) le lecteur optique f) le cache de base g) l'habillage du clavier h) le clavier... - Page 53 Retirez l'adhésif fixant les câbles d'antenne à l'ensemble écran. Retirez les câbles d'antenne de l'ouverture de la paroi de la charnière d'écran droite. Retirez la vis qui fixe la paroi de la charnière d'écran à l'ensemble écran. Faites glisser puis retirez la paroi de la charnière d'écran droite de l'ensemble écran.
-
Page 54: Installation Des Parois De La Charnière D'écran
Installation des parois de la charnière d'écran Placez les deux parois de la charnière d'écran sur le panneau. Insérez les câbles d'antenne dans leur ouverture sur la paroi de la charnière écran de droite et fixez-les à l'aide de l'adhésif sur l'ensemble écran. Serrez les vis de fixation les parois de la charnière d'écran pour les fixer à... -
Page 55: Installation Des Charnières D'écran
Retirez la vis qui fixe la paroi de la charnière d'écran gauche à l'ensemble écran. Retirez la paroi de la charnière d'écran gauche de l'ensemble écran. Répétez les étapes 3 et 4 pour retirer la charnière d'écran droite. Installation des charnières d'écran Placez les deux charnières d'écran sur le panneau. -
Page 56: Retrait Du Câble Lvds Et De Caméra
Retrait du câble LVDS et de caméra Avant d'intervenir à l'intérieur de votre ordinateur . Suivez les procédures décrites dans la section Déposez : a) la carte SD b) la carte ExpressCard c) la batterie d) le disque dur e) le lecteur optique f) le cache de base g) l'habillage du clavier h) le clavier... -
Page 57: Installation Des Câbles Lvds Et De Caméra
Retirez les câbles LVDS et de caméra de l'ensemble écran. Retirez les câbles LVDS et de caméra du cache de l'ensemble écran. Installation des câbles LVDS et de caméra Acheminez les câbles LVDS et de caméra à l'ensemble écran. Fixez l'adhésif pour fixer le câble. Branchez le câble LVDS et de caméra au module caméra et microphone. -
Page 59: Informations Sur Le Port D'accueil
Informations sur le port d'accueil Le port d'accueil est utilisé pour connecter l'ordinateur portable à une station d'accueil (en option). Port d'accueil... -
Page 61: Configuration Du Système
La séquence de démarrage permet d'ignorer l'ordre des périphériques d'amorçage définis par la configuration du système et de démarrer directement depuis un périphérique donné (lecteur optique ou disque dur, par exemple). Lors du test à la mise sous tension (POST), lorsque le logo Dell s'affiche, vous pouvez : •... -
Page 62: Options Du Programme De Configuration Du Système
Tableau 1. Touches de navigation Touches Navigation Flèche vers le haut Permet de revenir au champ précédent. Flèche vers le bas Permet de passer au champ suivant. <Entrée> Permet de sélectionner une valeur dans le champ sélectionné (si applicable) ou de suivre le lien dans le champ. - Page 63 Option Description • Legacy (Mode hérité) (Paramètre par défaut) • UEFI Date/Time Vous permet de définir la date et l’heure. Tableau 3. Configuration du système Option Description Integrated NIC Permet de configurer le contrôleur réseau intégré. Options possibles : • Désactivée •...
- Page 64 Option Description Drives Permet de configurer les disques SATA internes. Options possibles : • SATA-0 • SATA-1 • SATA-4 • SATA-5 Réglage par défaut : Tous les disques sont activés SMART Reporting Ce champ indique si les erreurs de disques durs intégrés sont signalées lors du démarrage du système.
- Page 65 Option Description • Enable Stealth Mode (Activer le mode furtif) Miscellaneous Devices Vous permet d’activer ou de désactiver les différents périphériques installés. Les options sont : • Enable Internal Modem (Activer le modem interne) • Enable Microphone (Activer le microphone) •...
- Page 66 Option Description REMARQUE : Les changements de mot de passe prennent effet immédiatement. Paramètre par défaut : Not set (Non configuré) System Password Vous permet de définir, modifier ou supprimer le mot de passe du système. REMARQUE : Les changements de mot de passe prennent effet immédiatement.
- Page 67 Option Description CPU XD Support Permet d’activer le mode Exécution Désactivation du processeur. Réglage par défaut : Enable CPU XD Support (Activer la prise en charge de CPU OROM Keyboard Access Permet de définir la possibilité d’entrer dans les écrans de configuration de l’option ROM en utilisant des touches de raccourci pendant le démarrage.
- Page 68 Tableau 7. Power Management (Gestion de l’alimentation) Option Description AC Behavior Permet à l’ordinateur de se mettre sous tension automatiquement lorsque l’adaptateur secteur est branché. L’option est désactivée. • Wake on AC (Éveil sur CA) Auto On Time Permet de configurer l’heure à laquelle l’ordinateur doit s’allumer automatiquement.
- Page 69 Option Description REMARQUE : Les modes de charge ne sont pas tous disponibles pour tous les types de batteries. Battery Slice Configuration Vous permet de définir le type de charge de la batterie. Les options sont : • Standard Charge (Charge standard) •...
- Page 70 Tableau 9. Virtualization Support (Prise en charge de la virtualisation) Option Description Virtualization Indique si un VMM (Virtual Machine Monitor [Moniteur de machine virtuelle]) peut utiliser les capacités matérielles supplémentaires fournies par la technologie Intel Virtualization. • Enable Intel Virtualization Technology (Activer la technologie de virtualisation Intel) : paramètre par défaut.
-
Page 71: Mise À Jour Du Bios
à jour est disponible. Pour les ordinateurs portables, vérifiez que la batterie est complètement chargée et que l'ordinateur est connecté au secteur. Redémarrez l'ordinateur. Rendez-vous sur dell.com/support. Entrez le Service Tag (Numéro de service) ou le Express Service Code (Code de service express), puis cliquez sur Submit (Envoyer). -
Page 72: Attribution D'un Mot De Passe Système Et De Configuration
PRÉCAUTION : N’importe quel utilisateur peut accéder aux données de l’ordinateur s’il n’est pas verrouillé et qu’il est laissé sans surveillance. REMARQUE : L’ordinateur est fourni avec la fonction de mot de passe système et de configuration désactivée. Attribution d’un mot de passe système et de configuration Vous pouvez définir un nouveau mot de passe système et/ou mot de passe de configuration ou changer un mot de passe système et/ou mot de passe de configuration uniquement lorsque l'état de mot de passe est Déverrouillé. - Page 73 Sélectionnez System Password, modifiez ou supprimez le mot de passe système existant et appuyez sur <Entrée> ou la touche <Tab>. Sélectionnez Setup Password, modifiez ou supprimez le mot de passe de configuration existant et appuyez sur <Entrée> ou la touche <Tab>. REMARQUE : Si vous changez le mot de passe système et/ou le mot de passe de configuration, entrez de nouveau le nouveau mot de passe lorsqu'un message le demande.
-
Page 75: Diagnostics
Diagnostics En cas de problème avec l'ordinateur, exécutez les diagnostics ePSA avant de contacter l'assistance technique de Dell. Les diagnostics visent à tester le matériel de l'ordinateur sans équipement supplémentaire ou risque de perte de données. Si vous ne parvenez pas à résoudre le problème vous-même, le personnel de maintenance et d'assistance peut utiliser les résultats des diagnostics pour vous aider à... -
Page 76: Voyants D'état De L'appareil
Voyants d'état de l'appareil Tableau 13. Voyants d'état de l'appareil S'allume lorsque vous allumez l'ordinateur et clignote lorsque l'ordinateur est en mode d'économie d'énergie. S'allume lorsque l'ordinateur lit ou écrit des données. S'allume ou clignote pour indiquer l'état de charge de la batterie. S'allume lorsque le réseau sans fil est activé. - Page 77 Alternativement Un adaptateur secteur non pris en charge par Dell est fixé sur votre portable. un voyant ambre clignotant et un voyant blanc Alternativement Défaillance de batterie temporaire lorsqu'il existe un adaptateur secteur. un voyant ambre clignotant avec voyant blanc fixe .
-
Page 79: Caractéristiques Techniques
Pour les caractéristiques complètes de votre ordinateur, accédez à la section Specifications de votre Guide d'utilisation disponible sur le site dell.com/support. Pour plus d'informations sur la configuration de votre ordinateur, consultez le Centre d'aide et de support de votre système d'exploitation Windows, puis sélectionnez l'option pour afficher les informations concernant votre ordinateur. - Page 80 Vidéo : Latitude E6230 Un connecteur HDMI 19 broches et un connecteur VGA Latitude E6330 Un connecteur mini-HDMI 19 broches et un connecteur VGA Carte réseau un connecteur RJ-45 Deux connecteurs compatibles USB 3.0 et un connecteur compatible eSATA/USB 2.0...
- Page 81 Écran Latitude E6330 13,3" Dimensions : Latitude E6230 Hauteur 300,90 mm (11,84 pouces) Largeur 180,00 mm (7,08 pouces) Diagonale 317,30 mm (12,49 pouces) Zone active (X/Y) 276,61 mm x 155,52 mm Latitude E6330 Hauteur 314,10 mm (12,36”) Largeur 188,70 mm (7,42 pouces)
- Page 82 Batterie • Bloc batterie au lithium-ion de 6 cellules (58 W/h) Dimensions : 3 cellules Profondeur 29,97 mm (1,18 pouce) Hauteur 19,80 mm (0,78 pouce) Largeur 208,00 mm (8,19 pouces) 6 éléments Profondeur 54,10 mm (2,13 pouces) Hauteur 20,85 mm (0,82 pouces) Largeur 214,00 mm (8,43 pouces) Poids :...
- Page 83 Caractéristiques physiques Latitude E6230 Latitude E6330 Hauteur De 22,4 à 24,7 mm (de 0,88 pouce à De 25,40 à 30,10 mm (1 pouce à 0,97 pouce) 1,19 pouces) Largeur 309,00 mm (12,16 pouces) 335,00 mm (13,19 pouces) Profondeur 226,00 mm (8,89 pouces)
-
Page 85: Contacter Dell
Dell. Dell propose diverses options d'assistance et de maintenance en ligne et téléphonique. Ces options varient en fonction du pays et du produit et certains services peuvent ne pas être disponibles dans votre région Pour contacter le service commercial, technique ou client de Dell : Consultez le site dell.com/support.
