Masterflex L/S 77240-20 Manuel De L'utilisateur

Pompes compactes à vitesse variable
Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
MASTERFLEX
L/S 77240-30
®
(US & Canada only) Toll Free 1-800-MASTERFLEX • 1-800-637-3739
(Outside US & Canada) 1-847-549-7600 • 1-847-381-7050
E-mail: techinfo@coleparmer.com
www.masterflex.com • techinfo@masterflex.com
®
®
MANUEL DE L'UTILISATEUR:
®
POMPES COMPACTES
À VITESSE VARIABLE
Modèles N°.
77240-20
77240-30
®
®
®
A-1299-1129B
Édition 03

Publicité

Table des Matières
loading

Manuels Connexes pour Masterflex L/S 77240-20

Sommaire des Matières pour Masterflex L/S 77240-20

  • Page 1 MANUEL DE L’UTILISATEUR: ® ® POMPES COMPACTES À VITESSE VARIABLE Modèles N°. 77240-20 77240-30 MASTERFLEX L/S 77240-30 ® A-1299-1129B Édition 03 (US & Canada only) Toll Free 1-800-MASTERFLEX • 1-800-637-3739 (Outside US & Canada) 1-847-549-7600 • 1-847-381-7050 E-mail: techinfo@coleparmer.com www.masterflex.com • techinfo@masterflex.com...

  • Page 2: Pompe Pour Liquides

    NORPRENE — Marque déposée de Saint-Gobain Performance Plastics Corp. ® Les marques commerciales comportant le symbole dans cette publication sont des marques déposées aux É.U. et dans d’autres pays. POMPE POUR LIQUIDES Manuel d’utilisation des Pompes compactes à vitesse variable MASTERFLEX Masterflex ®...

  • Page 3: Précautions De Sécurité

    Consulter l’usine pour connaître les produits adaptés à ces types d’applications. NOTE : Utiliser uniquement des tubes MASTERFLEX de précision avec les pompes MASTERFLEX pour garantir des performances optimales. L’utilisation d’autres tubes peut annuler les garanties applicables.

  • Page 5: Table Des Matières

    Assistance Technique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-2 Masterflex Manuel d’utilisation des Pompes compactes à vitesse variable MASTERFLEX ®...
  • Page 7 Page Pompes compactes à vitesse variable MASTERFLEX L/S . . . . . . . . . . . . . . .1-1 Système de pompe – Panneau avant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-2 Entrainement de pompe –...
  • Page 9 Débit de pompe MASTERFLEX L/S en fonction des tpm . . . . . . . . . . . . . . . .3-3...

  • Page 11: Introduction

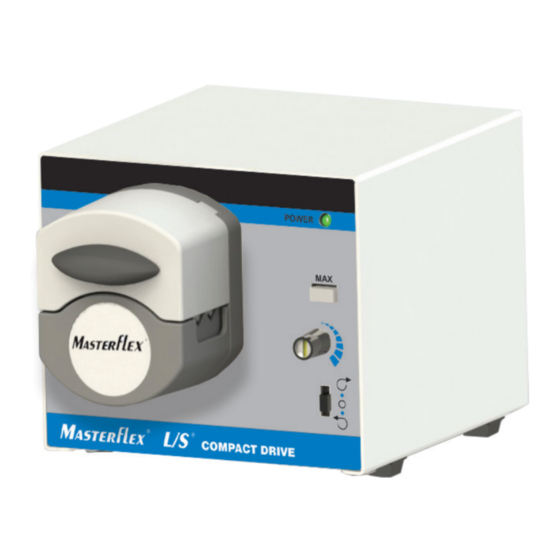

    Système de pompe Alimentation électrique universelle Figure 1-1 . Pompes compactes à vitesse variable MASTERFLEX L/S Le réglage de vitesse à un tour fournit un fonctionnement à débit variable, voir Figure 1-2. Le voyant vert de mise sous tension s’allume chaque fois que la pompe est en fonctionnement.
  • Page 12 L’ouverture des contacts arrêtera le système de pompe. Entrée CC Prise coaxiale de 2,5 mm Entrée à distance Arrêt/marche à distance Entrée Barrette de mise en court-circuit Figure 1-3 . Entrainement de pompe – Panneau arrière Manuel d’utilisation des Pompes compactes à vitesse variable MASTERFLEX Masterflex ®...
  • Page 13 être pris dans les rouleaux. Tuyaux acceptés : Une tête de pompe à voie unique peut être utilisée avec des tuyaux MASTERFLEX de précision de toutes les variétés de dimensions L/S 13, L/S 14, L/S 16 et L/S 25 Pour les têtes de pompe à...

  • Page 15: Montage Et Utilisation

    Tourner le bouton en sens des aiguilles d’une montre augmente la vitesse. La durée de vie des tuyaux est diminuée par l’augmentation de la vitesse de fonctionnement. La vitesse peut être réglée dans une plage de 6:1. Masterflex Manuel d’utilisation des Pompes compactes à vitesse variable MASTERFLEX ®...

  • Page 17: Montage

    (Figure 3-2) 5. Tirez légèrement les tuyaux des deux côtés pour enlever tout excès de tuyau dans la Tête de pompe et assoir les tuyaux dans les retenues. Masterflex Manuel d’utilisation des Pompes compactes à vitesse variable MASTERFLEX ®...
  • Page 18 à leur entrée et à leur sortie. Les retenues de tuyau sont à ressort et ne nécessitent pas d’être ajustées en changeant des tuyaux de même type et de même dimension. Manuel d’utilisation des Pompes compactes à vitesse variable MASTERFLEX Masterflex ®...

  • Page 19: Données Typiques De Débit, De Pression Et De Vide

    Flowrate versus RPM Dimension 25 (4.8mm) Dimension 16 (3.2mm) Dimension 14 (1.6mm) Dimension 13 (0.8mm) Tableau 3-2 . Débit de pompe MASTERFLEX L/S en fonction de la pression Miniflex Pump Flowrate versus Pressure -100 RPM Dimension 25 (4.8mm) Dimension 16 (3.2mm) Dimension 14 (1.6mm)
  • Page 20 Section 3 Montage Données typiques de Tableau 3-3 . Débit de pompe MASTERFLEX L/S en fonction de la succion débit, de pression et Miniflex Pump Flowrate versus Suction-100 RPM de vide (suite) Dimension 25 (4.8mm) Dimension 16 (3.2mm) Dimension 14 (1.6mm) Dimension 13 (0.8mm)

  • Page 21: Entretien

    DANGER : Mettre la pompe hors tension avant d’effectuer toute opération de nettoyage. Gardez propre l’enceinte du système d’entrainement avec des détergents doux. Ne plongez pas dans le liquide et n’utilisez pas de liquide en excès. Masterflex Manuel d’utilisation des Pompes compactes à vitesse variable MASTERFLEX ®...

  • Page 23: Spécifications

    Blanc/Gris Matériau du logement : IXEF 1022 ® Matériau du rouleau : ERTALYTE ® Type de roulements : Roulements scellés Matériaux du rotor : Aluminium anodisé et acier inoxydable Masterflex Manuel d’utilisation des Pompes compactes à vitesse variable MASTERFLEX ®...

  • Page 24: Environnement

    Le convertisseur est listé UL et approuvé CSA . Les spécifications de l’agence de règlementation ne sont pas applicables au reste de l’unité parce qu’elle est à basse tension . Manuel d’utilisation des Pompes compactes à vitesse variable MASTERFLEX Masterflex ®...
  • Page 25 Section 6 Assistance technique Garantie Utiliser uniquement des tubes MASTERFLEX de précision avec les pompes MASTERFLEX pour garantir des performances optimales. L’utilisation d’autres tubes peut annuler les garanties applicables. Ce produit est garanti contre tout défaut de matériel ou de main- d’oeuvre et tout produit défectueux sera, à...

  • Page 26: Garantie, Retour De Produit Et Assistance Technique

    Nous ne serons pas responsable des dommages résultant d’un emballage incorrect. Assistance Technique Pour toute question concernant l’utilisation de ce produit, prendre contact avec nous ou avec le revendeur agréé. Manuel d’utilisation des Pompes compactes à vitesse variable MASTERFLEX Masterflex ®...
