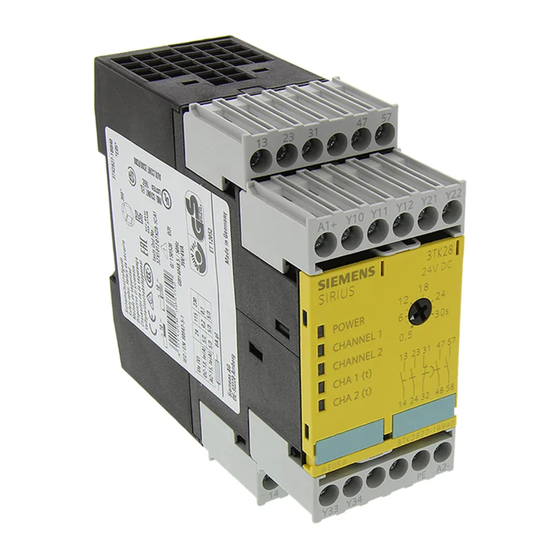

Siemens SIRIUS 3TK2827 Mode D'emploi

SIRIUS
Sicherheitsschaltgerät
Betriebsanleitung
Vor der Installation, dem Betrieb oder der Wartung des Geräts muss diese
Anleitung gelesen und verstanden werden.
! GEFAHR
Gefährliche Spannung.
Lebensgefahr oder Gefahr schwerer
Verletzung.
Vor Beginn der Arbeiten Anlage und
Gerät spannungsfrei schalten.
Eine sichere Gerätefunktion ist nur mit zertifizierten Komponenten gewährleis-
tet!
Unter Berücksichtigung der Umgebungsbedingungen müssen die Geräte
in Schaltschränke der Schutzart IP32, IP43 oder IP54 eingebaut werden.
Wichtiger Hinweis
Die hier beschriebenen Produkte wurden entwickelt, um als Teil einer Gesamt-
anlage oder Maschine sicherheitsgerichtete Funktionen zu übernehmen. Ein
komplettes sicherheitsgerichtetes System enthält in der Regel Sensoren, Aus-
werteeinheiten, Meldegeräte und Konzepte für sichere Abschaltungen. Es liegt
im Verantwortungsbereich des Herstellers einer Anlage oder Maschine die kor-
rekte Gesamtfunktion sicherzustellen. Die Siemens AG, ihre Niederlassungen
und Beteiligungsgesellschaften (im Folgenden "Siemens") sind nicht in der Lage,
alle Eigenschaften einer Gesamtanlage oder Maschine, die nicht durch Siemens
konzipiert wurde, zu garantieren.
Siemens übernimmt auch keine Haftung für Empfehlungen, die durch die nach-
folgende Beschreibung gegeben bzw. impliziert werden. Aufgrund der nachfol-
genden Beschreibung können keine neuen, über die allgemeinen Siemens-
Lieferbedingungen hinausgehenden, Garantie-, Gewährleistungs- oder Haf-
tungsansprüche abgeleitet werden.
Anwendungsbereiche
Das Sicherheitsschaltgerät 3TK2827/28 können Sie in NOT-AUS-Einrichtungen
nach DIN EN 418 verwenden, in Sicherheitsstromkreisen nach EN 60 204-1
(11.98), z. B. zur Überwachung von Schutzgittern oder in Schaltungen, bei denen
gesteuertes Stillsetzen, STOP-Kategorie 1 erforderlich ist.
Je nach äußerer Beschaltung können Sie mit diesem Gerät für unverzögerte Frei-
gabekreise Sicherheitskategorie 4 und für zeitverzögerte Freigabekreise Sicher-
heitskategorie 3 nach DIN EN 954-1 erreichen.
Funktionsbeschreibung und Anschlusshinweise
Die Sicherheitsschaltgeräte 3TK2827/28 besitzen zwei zeitverzögerte und zwei
unverzögerte Freigabekreise als Schließerkreise und einen unverzögerten Mel-
dekreis als Öffnerkreis. Fünf LEDs zeigen den Betriebszustand und die Funktio-
nen an.
Beim Entriegeln der NOT-AUS-Taster bzw. der Grenztaster und beim Schließen
des EIN-Kreises Y33, Y34 werden die redundanten Sicherheitsrelais, die Elektro-
nik und die angesteuerten Motorschütze auf korrekte Funktion überprüft.
Beim 3TK2827 (überwachter Start) wird der EIN-Kreis Y33, Y34 auf Kurzschluss
überprüft, d. h. es wird als Fehler erkannt, wenn Y33, Y34 geschlossen ist, bevor
der NOT-AUS-Taster geschlossen wird.
Klemmenbelegung Betriebs-
spannung
Die PE-Klemme ist nur anzuschlie-
ßen, wenn Erdschlussüberwa-
chung gewünscht wird.
Ausgänge 13, 14
Funktion 3TK2827 3TK2827 / 3TK2828
1-kanalig EIN-Taster Brücke von Y11 auf Y12
an Y33, Y34 Brücke von Y21 auf Y22
NOT-AUS-Kreis an Y10, Y11
2-kanalig Brücke von Y10 auf Y11
NOT-AUS-Kreise an Y11, Y12
und Y21, Y22
2
Leitungslängen bei 2 x 1,5 mm
Bilder:
Bild I: Maßbild (Maße in mm)
Bild II: Montage / Cage Clamp
Bild III: Innenbeschaltung: ¿ Netzteil, À PTC-Sicherung, Á Steuerlogik,
 Channel 1, à Channel 2, Ä Channel 1 (t), Å Channel 2 (t)
3TK2827, Überwachter Start für NOT-AUS
Bild IV: Sicherheitskategorie 2*
Bild V: Sicherheitskategorie 3
GWA 4NEB 926 1682-70 DS 01
A1 L/+
A2 N/–
PE
Anschlusshinweise
Bild VIII beachten!
Freigabekreis 1, unverzögert
23, 24 Freigabekreis 2, unverzögert
31, 32 Meldekreis, unverzögert
47, 48 Freigabekreis 1, zeitverzögert (t)
57, 58 Freigabekreis 2, zeitverzögert (t)
3TK2828
Rückführkreis oder Brücke
an Y33, Y34.
max. 1000 m (Gesamtlänge für Sensorik)
Bestell-Nr.: 3ZX1012-0TK28-5CA1
3TK2828, Autostart für Schutztürüberwachung
Bild VI: Sicherheitskategorie 2*
Bild VII: Sicherheitskategorie 3
*) Mit diesem Schaltungsbeispiel kann die Kategorie 2 nach EN 954-1 nur dann erfüllt
werden, wenn bei dem Versagen des Aktors automatisch eine Warnung erfolgt oder die
Maschinensteuerung einen sicheren Zustand einleitet. Ansonsten ist ein zweiter
Abschalteweg erforderlich.
Betrieb
LEDs Betrieb
POWER Ch1 Ch2 Ch1 Ch2 Netz
(t) (t)
ein
Fehler
• Relais verschweißt
• Motorschütz verschweißt
• Defekt in Elektronik
• Kurzschluss EIN-Kreis
Quer- bzw. Erdschluss in NOT-AUS-
Kreis (Mindestfehlerstrom I
0,5 A; PTC-Sicherung spricht an)
bzw. Versorgungsspannung fehlt.
Technische Daten
Zulässige Umgebungstemperatur T
u
Betrieb/Lagerung
Schutzart nach EN 60 529
Bemessungsisolationsspannung U
i
Bemessungsstoßspannungsfestigkeit U
Bemessungssteuerspeisespannung U
Bemessungsleistung
Arbeitsbereich AC/DC
Schockfestigkeit Halbsinus nach IEC 60068 8 g/10 ms
Gewicht
Wiederbereitschaftszeit
bei NOT-AUS
Rückfallzeit bei NOT-AUS
Ansprechzeit
Gebrauchskategorie Bemessungs-
betriebsspannung
nach IEC 60947-5-1
U
(V)
e
AC-15 230
DC-13 24
115
230
Dauerstrom I
th
Kurzschlussschutz
Freigabe- und Sicherungseinsätze
Meldekreis
Betriebsklasse
Steuerspeisespannung
Halten Sie die vorgeschriebene Absicherung unbedingt ein, nur
so ist ein sicheres Abschalten im Fehlerfall gewährleistet.
Weitere Daten und Bestellnummern für Zubehör siehe Katalog.
3TK2827, 3TK2828
DIN EN 60947-5-1 (08.00)
Deutsch
NOT-AUS EIN Freigabekreis
(FK)
nicht betätigt betätigt geschlossen
betätigt nicht offen
Verzögerungs- betätigt
zeit abgelaufen
nicht betätigt nicht bet. offen
betätigt nicht FK 1 u. 2 offen,
Verzögerungs- betätigt FK 1 (t) u. FK2 (t)
zeit läuft geschlossen
offen
=
Kmin
25 bis +60 °C/ 40 bis +80 °C
– –
IP20
300 V
4 kV
imp
24 V DC, 24 V AC, 115 V AC, 230 V AC
s
3 W/4 VA
0,85 bis 1,1 x U
s
0,580 kg
Neustart erst nach Zeitablauf
möglich!
0,05 bis 3 s oder 0,5 bis 30 s einstellbar
max. 80 ms
Bemessungsbetriebsstrom I
bei Belastung der unverzögerten/
zeitverzögerten Freigabekreise (A)
60 °C 70 °C
5/3 4/3
5/2 4/2
0,2/0,2 0,2/0,2
0,1/0,1 0,1/0,1
5/5 4/4
DIAZED
gL(gG) 6 A / flink 10 A
gL(gG) 2 A
