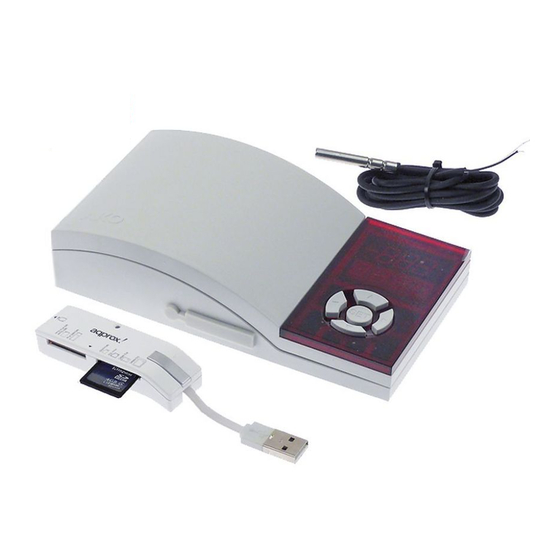

AKO 15724 Instructions

http://www.ako.com/w4pu/page/qr/?qrcode=AKODOC0002
Pour plus d'informations, consultez la note d'application disponible dans notre site web.
www.ako.com
Av. Roquetes, 30-38
08812 Sant Pere de Ribes
Barcelona (España)
Tel. (34) 938 142 700 www.ako.com
Fax (34) 938 934 054 ako@ako.com
AKO ELECTROMECÀNICA, S.A.L.
Nous nous réservons le droit de fournir du matériel différant légèrement de celui décrit dans nos
Feuilles techniques. Informations mises à jour sur notre site web : www.ako.com
1- Avertissements
-L'équipement doit être installé dans un endroit à l'abri des vibrations,
de l'eau et des gaz corrosifs, où la température ambiante ne dépasse
pas la valeur indiquée dans les indications techniques.
-Pour un fonctionnement optimum de l'équipement, utilisez unique-
ment les sondes fournies par AKO.
-Pour que la lecture soit correcte, la sonde doit être placée dans un
endroit à l'abri des influences thermiques autres que la température
que vous souhaitez mesurer ou contrôler.
-La sonde et son câble NE DOIVENT JAMAIS être installés dans une con-
duite à côté de câbles électriques, de commande ou d'alimentation.
-Si vous prolongez la sonde NTC, utilisez à tout moment un câble blindé et
branchez le filet à la terre. Dans ces cas, l'écart maximum sera de 0,25ºC
entre -40ºC et +20ºC (Maximum 1 000m avec une section minimale de
2
0,5mm ). Nous vous conseillons d'utiliser le câble AKO-15586.
-Débranchez toujours l'alimentation pour faire la connexion.
-Le circuit d'alimentation doit être muni d'un interrupteur marqué
comme déconnexion de l'équipement, de 2 A, 230 V minimum, situé
près de l'appareil.
-Le câble d'alimentation doit être du type H05VV-F ou H05V-K. La
section à utiliser dépendra de la réglementation locale en vigueur,
2
mais ne devra jamais être inférieure à 1 mm . L'installation électrique
doit être réalisé sous tube.
-Le non-respect des instructions du fabricant lors de l'utilisation de
l'enregistreur peut modifier les conditions de sécurité de l'appareil.
Pour le bon fonctionnement de l'appareil, n'utilisez que des sondes
fournies par AKO.
2- Installation
2
2
2
1
3
ø max. 3,7
35 125,5
171
3- Spécifications techniques
Alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90-240 V~ 50/60Hz
Relais d'alarme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 A cos j=1
Plage NTC. . . . . . . . . . . . . . . . . . . . . . . . -50 ºC à 99,9 ºC
Plage 4-20 mA . . . . . . . Configurable de -100 à 900 (1000 niveaux)
Résolution . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,1
Niveau d'exactitude (-40 ºC à 40 ºC) . . . . . . . ±1 ºC selon EN 12830
Délai de réponse . . . . . . . . . . . . . . . . . . . . . < 20 secondes
Erreur relative maximale de la durée. . . . . . . . . . . . . . . < 0,1%
Marquage selon UNE-EN 12830. . . . . . . . . . S,A,1,-40 ºC + 40 ºC
. . . . . . . . . . . . . . . . . . . . . . . . . . Apte pour être utilisé en stockage (S)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Type de milieu climatique (A)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Niveau d'exactitude (1)
Puissance maximale absorbée . . . . . . . . . . . . . . . . . . . . . . . . . 8,5 VA
Température ambiante de travail . . . . . . . . . . . . . . . . . . . . 0 ºC a 40 ºC
Température ambiante de stockage . . . . . . . . . . . . . . . . -20 ºC a 60 ºC
Degré de protection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP40
Isolation double entre alimentation,circuit secondaire et sortie relais.
Catégorie d'installation . . . . . . . . . . . . . . . . . . . . II selon EN 61010-1
Niveau de pollution . . . . . . . . . . . . . . . . . . . . . . . II selon EN 61010-1
Conservation de date et heure sans alimentation électrique . . . Jusqu'à 2 heures
Vibreur interne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70dB à 30 cm
Cartes SD admises . . . . . . . . . . . . . . . . . . . . . . SD/SDHC (FAT / FAT32)
4- Branchement
AKO-15724 / AKO-15725
90-240 V~
50/60 Hz
4-20 mA Digital
2 fils passif inputs
+15V
+ s
S1 DI1
+ s
S2 DI2
AKO-80040
AKO-80013
4-20 mA 4-20 mA
S1
NTC
2 fils actif 3 fils
S2
+15V
Gnd
Tr+
_
+ s
S1
Tr -
_ + s
Modbus
+ s
S2
(Uniquement
+ s
AKO-15725)
5- Fonctionnement
Fonction des touches
he N :
Touc
Un appui court entraîne l'affichage de la valeur maximale
atteinte au cours des dernières 24 h, ainsi que l'heure à laquelle ont été
atteintes toutes les entrées actives.
Dans le menu de programmation, permet de se déplacer dans les différents
niveaux ou, pendant le réglage d'un paramètre, de modifier sa valeur
Touche Q :
Un appui court entraîne l'affichage de la valeur minimale
atteinte au cours des dernières 24 h, ainsi que l'heure à laquelle ont été
atteintes toutes les entrées actives.
.Dans le menu de programmation,
permet de se déplacer dans les différents niveaux ou, pendant le réglage d'un
paramètre, de modifier sa valeur.
Touche O :
Un appui court entraîne le téléchargement des données de
l'enregistrement en cours dans la carte SD (si celle-ci est insérée).
Touche P :
Un appui court entraîne le téléchargement de TOUTES les
données enregistrées dans la carte SD (si celle-ci est insérée). Dans le menu de
programmation, pour sortir du paramètre sans enregistrer les changements,
revenir au niveau précédent ou sortir de progr ammation.
Touche SET :
Un appui court entraîne le téléchargement des données
du dernier enregistrement fermé dans la carte SD (si celle-ci est insérée).
Met l'alarme sonore en mode muet (selon paramètre P50)
En programmation, confirme la sélection et enregistre la valeur saisie
Touches N + P :
Appuyez pendant plus de 10 secondes pour
accéder au menu d'affichage du registre de données.
Appuyez sur N / Q pour sélectionner le bloc de registre et appuyez
sur SET pour y accéder. Appuyez sur N / Q pour sélectionner le
registre à afficher, au bout d'une seconde s'affiche la valeur de chaque
entrée, en indiquant la date et l'heure d'enregistrement.
Touches N + O :
Appuyez pendant plus de 10 secondes pour
accéder au menu de visualisation du registre des alarmes.
Appuyez sur N / Q pour sélectionner l'entrée à afficher et appuyez
sur SET. Appuyez sur N / Q pour sélectionner l'événement à afficher
(Le nº1 est l'événement le plus récent). Au bout d'une seconde la
valeur de l'entrée est affichée avec la date et l'heure de l'événement.
Touches N + Q :
Appuyez pendant plus de 10 secondes pour
accéder au menu de programmation.
Indication de
température
Événement actif
(Ent. numérique)
Témoin lumineux
de température maximale
et minimale
Alarme active
Indication de l'heure
8 A
+15V
Gnd
Tableau des messages
MESSAGES
Sonde 1 en panne (Circuit ouvert, croisé, ou sonde hors limites)
Sonde 2 en panne (Circuit ouvert, croisé, ou sonde hors limites)
Entrée désactivée
Registre supérieur atteint
Registre inférieur atteint
Lecture des informations de la mémoire interne en cours.
Mémoire interne vide
Erreur lors de l'accès à la mémoire interne de l'enregistreur
Erreur dans l'accès à l'horloge en temps réel (RTC)
Carte SD non détectée
Erreur d'écriture sur la carte SD
Erreur de format de la carte SD. Doit être FAT/FAT32
La carte SD est protégée contre l'écriture (Write Protection)
Demande de mot de passe
Communication
avec carte SD
Afficheur
Navigateur
SET
Rainure pour
carte SD
