CE1N3172fr
03.2011

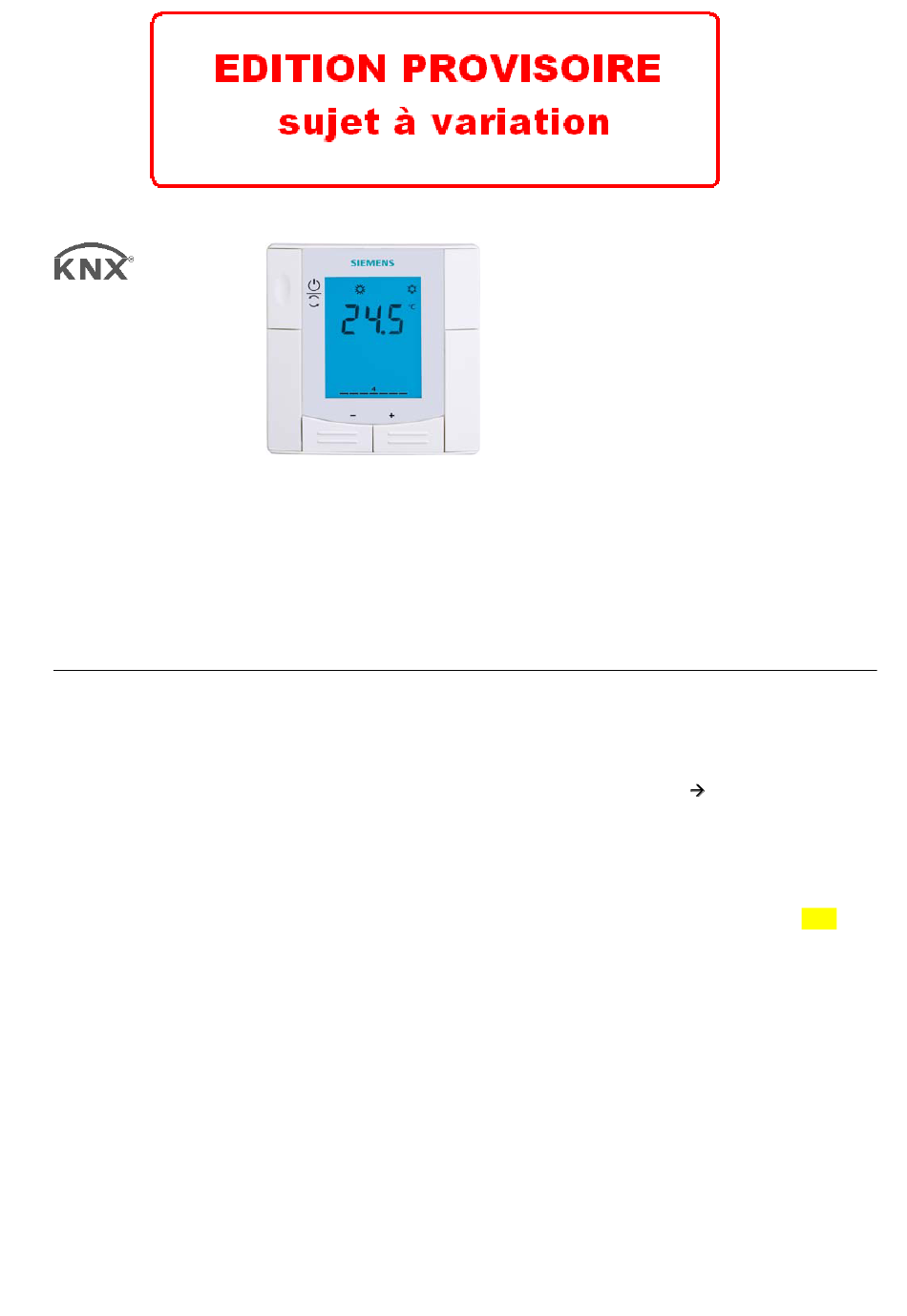

Régulateur d'ambiance
pour montage mural semi-
encastré avec
communication KNX
Pour systèmes de chauffage et de refroidissement VAV
•
Communication sur bus KNX (mode S et LTE)
•
Affichage rétroéclairé
•
Régulation PI / P
•
Sorties pour commandes CC 0...10 V et batterie électrique CA 230V (TOR)
•
Inversion du signal de sortie en option (CC 0...10 V
•
2 entrées multifonctions pour contact de badge, sonde externe etc.
•
Régimes: Confort, Economie et Protection
•
Régulation en fonction de la température ambiante ou de reprise
•
Changeover automatique ou manuel chauffage / refroidissement
•
Limitation minimale ou maximale de la consigne de température ambiante.
•
Limitations min.- et max. adaptables du signal CC 0..10V de débit d'air
Paramètres de mise en service et de régulation réglables
•
Mise en service avec Synco ACS700, ETS3 Professional ou via HMI locale
•
Intégration dans Synco
•
Intégration dans DESIGO et Apogee via adressage de groupe (ETS3) ou
individuel
•
Intégration dans un système tiers via adressage de groupe (ETS3)
•
Montage en boîtier encastré rectangulaire, entraxe 60,3 mm.
•
Tension de fonctionnement CA 24 V
3
172
RDU341
CC 10...0 V)
Building Technologies
Publicité
Manuels Connexes pour Siemens KNX RDU341
Sommaire des Matières pour Siemens KNX RDU341
- Page 1 RDU341 Régulateur d'ambiance pour montage mural semi- encastré avec communication KNX Pour systèmes de chauffage et de refroidissement VAV • Communication sur bus KNX (mode S et LTE) • Affichage rétroéclairé • Régulation PI / P • Sorties pour commandes CC 0…10 V et batterie électrique CA 230V (TOR) •...
- Page 2 • Bus KNX (bornes CE+ et CE-) pour communication avec appareils Synco ou compatibles KNX • Affichage de la température extérieure ou de l’heure via bus KNX 2 / 12 Siemens RDU341 Régulateur d'ambiance pour montage mural semi-encastré avec communication KNX CE1N3172fr Building Technologies...
- Page 3 • Indiquez la référence, le code article et le nom lors de la commande: ex. RDU341 / S55770-T106 Régulateur de température ambiante • Les commandes de vanne doivent être commandées séparément 3 / 12 Siemens RDU341 Régulateur d'ambiance pour montage mural semi-encastré avec communication KNX CE1N3172fr Building Technologies...
- Page 4 GMA161… 4614 Servomoteurs de volet d’air CC 0…10 V GEB161… 4621 GCA161… 4613 GBB161… 4626 GIB161… GDB181.1E/3 Moto-régulateurs compacts VAV 3544 GLB181.1E/3 4 / 12 Siemens RDU341 Régulateur d'ambiance pour montage mural semi-encastré avec communication KNX CE1N3172fr Building Technologies 03.20111...
- Page 5 Boîte encastrée pour régulateurs d'ambiance à ARG71 / N3009 montage semi-encastré.. S55770-T137 Alimentation KNX 160 mA (Siemens BT LV) 5WG1 125-1AB01 Alimentation KNX 320 mA (Siemens BT LV) 5WG1 125-1AB11 Alimentation KNX 640 mA (Siemens BT LV) 5WG1 125-1AB21 Exécution...
- Page 6 éclaboussures d’eau • Si la place dans le boîtier encastré est limitée, utilisez le cadre ARG70.3, pour gagner 10 mm de profondeur 6 / 12 Siemens RDU341 Régulateur d'ambiance pour montage mural semi-encastré avec communication KNX CE1N3172fr Building Technologies...
- Page 7 Lors de chaque modification d'application, le régulateur charge les réglages usine de tous les paramètres sauf pour les appareils KNX et les adresses de zone! 7 / 12 Siemens RDU341 Régulateur d'ambiance pour montage mural semi-encastré avec communication KNX CE1N3172fr Building Technologies 03.20111...
- Page 8 RS232 ETS / ACS L’ACS et ETS3 nécessitent une interface: − Interface KNX RS232 (ex. Siemens N148 / UP146 / UP152) − Interface KNX OCI700 USB Remarque Une alimentation de bus externe KNX est nécessaire si le RDU341 est relié...
- Page 9 3 (changement de régime Entrée X2 valeur standard (P40) 1 (sonde de température externe) Sonde de température ambiante intégrée: Plage de mesure 0…49 °C 9 / 12 Siemens RDU341 Régulateur d'ambiance pour montage mural semi-encastré avec communication KNX CE1N3172fr Building Technologies 03.20111...
- Page 10 2 x 0,4…1,5 mm Couleur de la face avant du boîtier RAL 9003 blanc Poids avec/sans emballage 0.163 kg / 0.233 kg 10 / 12 Siemens RDU341 Régulateur d'ambiance pour montage mural semi-encastré avec communication KNX CE1N3172fr Building Technologies 03.20111...
- Page 11 B1, B2 Sonde de température (température de reprise, externe, commutation, etc.) 10 A Données KNX + Données KNX - 5(2)A max. 11 / 12 Siemens RDU341 Régulateur d'ambiance pour montage mural semi-encastré avec communication KNX CE1N3172fr Building Technologies 03.20111...
- Page 12 Encombrements Dimensions en mm © 2009 - 2010 Siemens Schweiz AG 12 / 12 Sous réserve de modification Siemens RDU341 Régulateur d'ambiance pour montage mural semi-encastré avec communication KNX CE1N3172fr Building Technologies 03.20111...
