Documents de référence
Synco
DESIGO
Apogee
Bornes de raccordement
G
X1
L Y21
G0

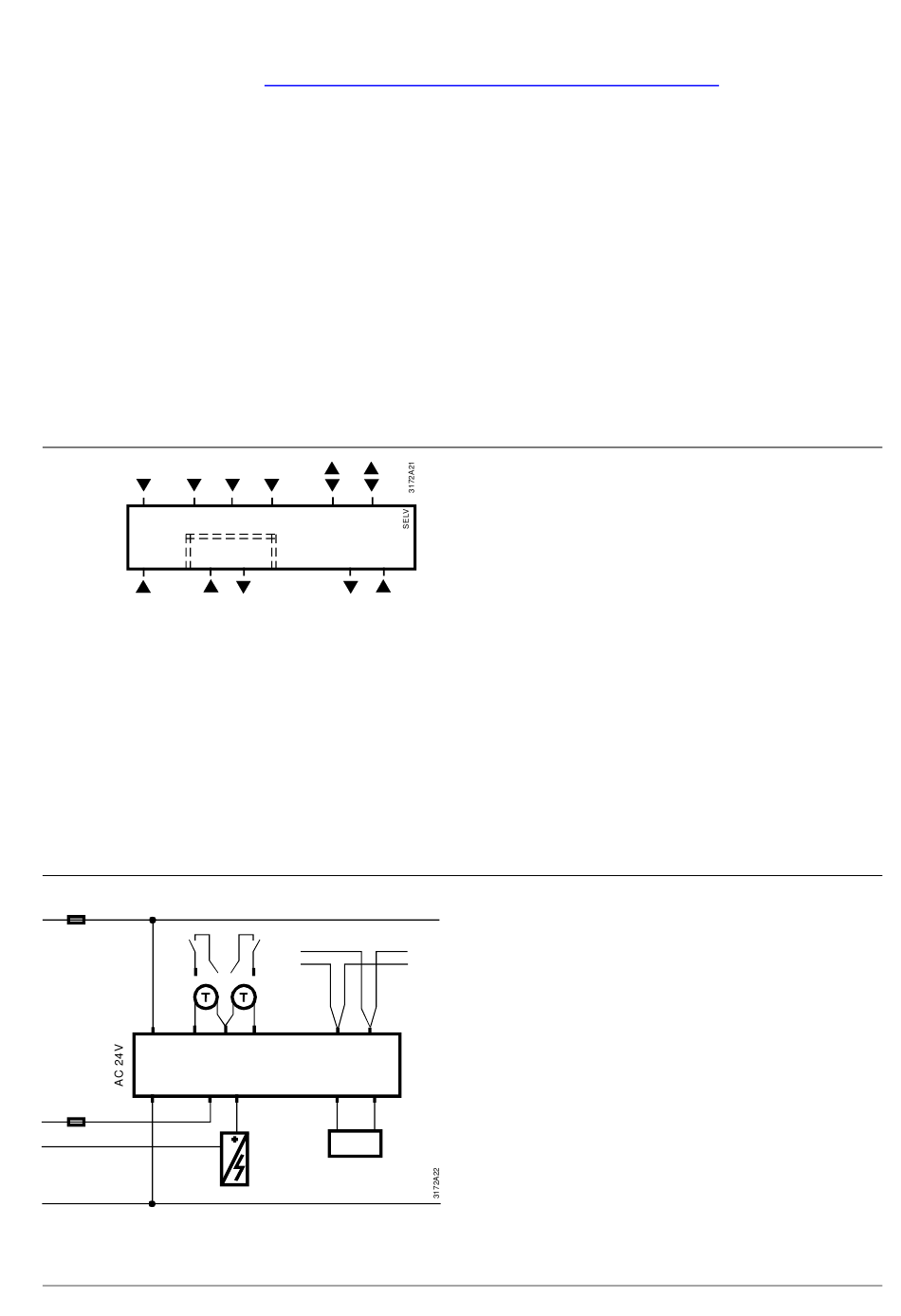

Schéma de raccordement des appareils
G
F
10 A
S1
B1
X1
G
G0
F
10 A
L
N
G0
Siemens
Building Technologies
Manuel "Gestion technique de bâtiment, principes de base"
(http://www.knx.org/de/news-press/publications/publikationen/)
CE1P3127, manuel technique "Communication via Bus KNX pour Synco 700, 900 et
RXB/RXL"
CM1Y9775 DESIGO Intégration RXB – S-Mode
CM1Y9776 DESIGO Intégration RXB / RXL – Individual Addressing
CM1Y9777 Intégration de systèmes tiers
CM1Y9778 intégration Synco
CM1Y9779 Utilisation de l'ETS
Installation Instruction: KNX Driver for PXC Modular; Document No. 565-132
Technical Spec Sheet: KNX Driver for PXC Modular; Document No. 127-1676
Technical Reference for KNX Driver; Document No. 140-0804
Application 6206 Point Map for RDU
CE+ CE -
M
X2
Y10 G0
S2
B2
M
X2
CE+ CE-
L
Y21
G0
Y10
E1
5(2)A
max.
RDU341 Régulateur d'ambiance pour montage mural semi-encastré avec communication KNX
G, G0
Tension de fonctionnement TBTS CA 24 V
L
Alimentation électrique CA 230 V
X10, G0
Sortie volet, régulateur compact VAV
Y21
Sortie pour batterie électrique
X1, X2
Entrée multifonctions pour sonde de
température (ex. QAH11.1) ou commutateur
sans potentiel
Réglage usine:
– X1 = contact de changement de régime
– X2 = sonde externe
(Fonction sélectionnable via paramètre P38 /
P40)
M
Zéro pour sondes et commutateurs
CE+
Données KNX +
CE-
Données KNX -
N1
Régulateur d'ambiance RDU341
Y1
Commande de volet, moto-régulateur
KNX
compact VAV
E1
Chauffage électrique
F
Fusible externe
S1, S2
Commutateur (badge, contact de fenêtre
etc.)
B1, B2
Sonde de température (température de
N1
reprise, externe, commutation, etc.)
CE+
Données KNX +
CE-
Données KNX -
Y1
11 / 12
CE1N3172fr
03.20111
