G R O V E R T 6 5 0 E
C O M P R E H E N S I V E L I F T I N G S O L U T I O N S
We look forward to providing a full heavy lift engineering and crane solution for your next project.
Our heavy lift engineers and on site personnel are experienced in managing and organising highly de-
manding lift requirements.
Contact us to discuss your lifting requirements and a free quote.
BRISBANE (HQ)
07 3907 5800
37 Paringa Rd, Murarrie, QLD, 4172
SUNSHINE COAST
0409 595 618
562 Maroochydore Rd, Kunda Park, QLD, 4556
ROCKHAMPTON
07 4939 1095
39-42 Johnson St, Park Hurst, QLD, 4702
MELBOURNE
03 9585 6114
PO Box 636, Wynnum, QLD, 4178
www.univ ersalc ranes.com
Crane Specification:

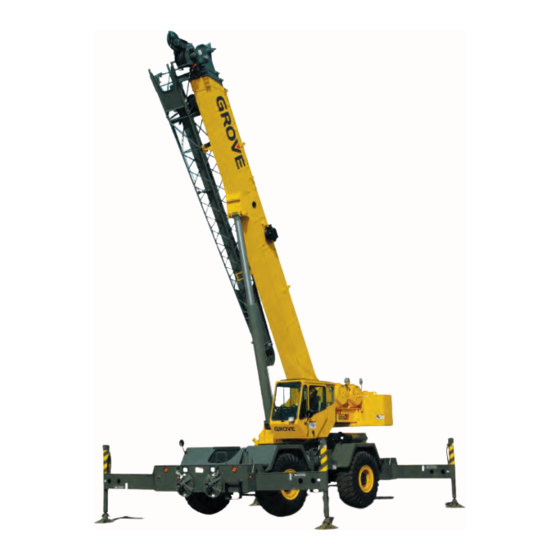

GROVE RT650E
Any lift, anywhere, any time
TOWNSVILLE
07 4779 4088
3-9 Horwood St, Currajong, QLD, 4812
BALLINA
02 6686 7748
5 Convair Ave, Ballina, NSW, 2478
GLADSTONE
07 4829 5219
7 Morgan St, Gladstone, QLD, 4680
MINICRANES
07 5457 3727
PO Box 1659, Buderim, QLD, 4556
Publicité
Table des Matières
Manuels Connexes pour Manitowoc GROVE RT650E
Sommaire des Matières pour Manitowoc GROVE RT650E
- Page 1 Crane Specification: GROVE RT650E Any lift, anywhere, any time G R O V E R T 6 5 0 E C O M P R E H E N S I V E L I F T I N G S O L U T I O N S We look forward to providing a full heavy lift engineering and crane solution for your next project.
- Page 2 RT650 product guide 45 t 32 m 8,8 - 15,5 m 49 m Rough Terrain Crane • Geländekran Grue Tout-Terrain • Grúa Todo Terreno Autogru Fuoristrada • Grua RT Кран для использования на пересеченной местности www.manitowoccranes.com...
- Page 3 Features • esonderheiten • Caractéristiques • Carasterísticas Caratteristiche • Carasterísticas • Особенности • BOOM: the RT650E incorporates a rectangular boom shape made from 690 MPa steel which eliminates weight and maximizes structural capacities. • AUSLEGER: der RT650E ist mit einem rechteckigen, aus Stahl mit 690 MPa Zugfestigkeit gefertigten Ausleger ausgerüstet, der im Vergleich zu herkömmlichen Ausführungen Gewicht spart und die Tragfähigkeit erhöht.
-
Page 4: Table Des Matières
Support und Schulung, alles unter einem Dach. Dieser Service erstreckt sich auf alle Marken der Manitowoc Crane Group: Potain, Grove, Manitowoc und National Crane. Damit Ihr Kran leistungsfähig bleibt und Ihr Erfolg gesichert ist, bietet Ihnen Manitowoc Crane CARE einen umfassenden Support aus einer Hand. Zu jeder Zeit, an jedem Ort, für jeden Fall – wir sind für Sie da. -
Page 5: Specification
Specification Superstructure Carrier Carrier frame Boom Box section frame fabricated from high-strength, low alloy steel. 10,1 m – 32,0 m, four-section, full power boom. Front/rear towing and tie down lugs. Maximum tip height: 34,1 m. Outriggers * Fixed swingaway extension Four hydraulic telescoping single-stage double box beam outriggers with 8,8 m offsettable lattice swingaway extension. -
Page 6: Technische Daten
Technische Daten Kranoberwagen Kranunterwagen Ausleger Rahmen Vierteiliger, voll teleskopierbarer Ausleger; 10,1 m bis 32,0 m Länge. Kastenprofilrahmen aus hochfestem Feinkornstahl. Maximale Rollenhöhe 34,1 m. Abschlepp- und Verzurrösen vorne/hinten. *Feststehender Klappspitzenausleger Abstützungen Abwinkelbare Klappspitze in Gitterbauweise, 8,8 m. Abwinkelung 0°, 25° Vier hydraulisch teleskopierbare, einteilige Kastenprofil-Abstützträger mit und 45°. -
Page 7: Caractéristiques Techniques
Caractéristiques techniques Superstructure Châssis Flèche Châssis 10,1-32,0 m, flèche télescopique hydraulique à quatre éléments. Châssis caissonné mécanosoudé en acier à haute limite élastique. Hauteur maximale de tête de flèche : 34,1 m. Chapes de remorquage et d’arrimage à l’avant et à l’arrière. Dispositif de calage * Extension treillis fixe Extension treillis à... -
Page 8: Características
Características Superstructura Chasis Pluma Bastidor Pluma de plena potencia de 4 secciones de 10,1 m – 32,0 m. Estructura tipo cajón fabricada en acero de alta resistencia y baja aleación. Altura máxima en punta al suelo : 34,1 m. Orejetas de amarre delanteras y traseras. Estabilizadores *Extensión fija abatible Extensión abatible de celosía angulable de 8,8 m. -
Page 9: Caratteristiche Technique
Caratteristiche technique Sovrastruttura Carro Braccio Telaio Braccio a piena potenza a quattro sezioni da 10,1 - 32,0 m. Costruzione in sezioni scatolate realizzate in acciaio al alta resistenza. Altezza massima in punta: 34,1 m. Occhioni di traino e di fissaggio anteriori e posteriori. Stabilizzatori *Prolunga del braccio rotante fissa Quattro stabilizzatori ad azionamento idraulico e cilindri a stelo rovesciato,... - Page 10 Características Superstrutura Chassis Lança Chassis do transportador Chassis de caixa em aço de alta resistência. Olhais de fixação e de Lança de quatro secções, potência total, 10,1 m – 32,0 m. reboque dianteiros e traseiros. Altura máxima da ponta da lança : 34,1 m. Estabilizadores * Extensão swingaway fixa Quatro vigas de estabilização hidráulicas e telescópicas, de caixa dupla,...
-
Page 11: Технические Характеристики
Технические характеристики Крановая установка Тягач Стрела Шасси Четырехсекционная, синхронизированная, Коробчатая рама выполнена из высокопрочной низколегированной стали. телескопическая стрела длиной 10,1 – 32,0 м. Передние/задние буксировочные и крепежные проушины. Максимальная высота оголовка стрелы: 34,1 м. Выносные опоры *Удлинитель стрелы Четыре гидравлические телескопические одноступенчатые Двойной... -
Page 12: Data • Daten • Caractéristiques • Datos • Dati • Características • Данные
Data • Daten • Caractéristiques • Datos • Dati • Características • Данные Axle Total weight Achse Gesamtgewicht Essieu Poids total Peso total Asse Peso totale Eixos Peso total Суммарный вес Ось Basic machine • Grundausführung • Configuration standard 14,9 17,6 32,5 Maquina básica •... -
Page 13: Dimensions • Abmessungen • Encombrement • Dimensiones Dimensioni • Dimensões • Размеры
Dimensions • Abmessungen • Encombrement • Dimensiones Dimensioni • Dimensões • Размеры 12448 3895 10122 1524 3497 3531 21° 20° 1905 3391 3391 3861 7749 6782 3918 22° 3030 2444 OUTRIGGERS: TRACK 2883 4877 100% 6858 28° Note: Reference dimensions in mm • Hinweis: ezugsmaße in mm • Remarque : cotes de référence en mm • Nota: Dimensiones de referencia en mm •... - Page 14 Load charts • Traglasten • Capacités de levage • Capacidades Capacità • Diagramas de carga • Таблицы грузоподъемности Notes • Hinweise • Notes • Notas • Note • Notas • Примечания Lifting capacities according to DIN/ISO • 85% Warning: THIS CHART IS ONLY A GUIDE. The Notes below are for illustration only and should not be relied upon to operate the crane. The individual crane’s load chart, operating instructions and other instruction plates must be read and understood prior to operating the crane.
- Page 15 Load charts • Traglasten • Capacités de levage • Capacidades Capacità • Diagramas de carga • Таблицы грузоподъемности Working range • Arbeitsbereiche • Diagramme de levage • Gama de trabajo • Area di lavoro Intervalo de funcionamento • Грузовысотные характеристики 5,5 t 10,1 - 32,0 m 100%...
- Page 16 Load charts • Traglasten • Capacités de levage • Capacità Capacidades • Diagramas de carga • Таблицы грузоподъемности Telescopic boom • Teleskopausleger • Flèche principale • Pluma telescópica • Braccio telescopico Lança telescópica • Телескопическая стрела 10,1 - 32,0 m 100% 360°...
- Page 17 Load charts • Traglasten • Capacités de levage • Capacidades Capacità • Diagramas de carga • Таблицы грузоподъемности Telescopic boom • Teleskopausleger • Flèche principale • Pluma telescópica • Braccio telescopico Lança telescópica • Телескопическая стрела 10,1 - 32,0 m 360°...
- Page 18 Load charts • Traglasten • Capacités de levage • Capacidades Capacità • Diagramas de carga • Таблицы грузоподъемности Telescopic boom • Teleskopausleger • Flèche principale • Pluma telescópica • Braccio telescopico Lança telescópica • Телескопическая стрела 10,1 - 32,0 m 0 km/h 360°...
- Page 19 Load charts • Traglasten • Capacités de levage • Capacidades Capacità • Diagramas de carga • Таблицы грузоподъемности Telescopic boom • Teleskopausleger • Flèche principale • Pluma telescópica • Braccio telescopico Lança telescópica • Телескопическая стрела 10,1 - 32,0 m 4 km/h 360°...
- Page 20 Load charts • Traglasten • Capacités de levage • Capacidades Capacità • Diagramas de carga • Таблицы грузоподъемности Swingaway • Klappspitze • Extension treillis • Plumín • Falcone • Swingaway • Складной удлинитель стрелы 10,1 - 32,0 m 8,8 - 15,5 m 100% 360°...
- Page 21 Load charts • Traglasten • Capacités de levage • Capacidades Capacità • Diagramas de carga • Таблицы грузоподъемности Weight reductions • Gewichtsreduzierung durch Lastaufnahmemittel • Reductions de charge Reducciones de peso • Riduzioni di peso • Reduções de peso • Снижение веса Auxiliary boom nose / Zusatz-Auslegerkopf / Tête de flèche auxiliaire / Cabeza auxiliar / Falconcino ausiliario in testa al braccio Cabeçote da lança auxiliar / Вспомогательный...
-
Page 22: Notes • Hinweise • Notes • Notas • Note • Notas • Примечания
Notes • Hinweise • Notes • Notas • Note • Notas • Примечания... -
Page 23: Notes • Hinweise • Notes • Notas • Note • Notas • Примечания
Notes • Hinweise • Notes • Notas • Note • Notas • Примечания... -
Page 24: Symbols • Symbolerklärung • Glossaire Des Symboles • Glosario De Simbolos • Glossario Dei Simboli Símbolos • Символы
Notes • Hinweise • Notes • Notas • Note • Notas • Примечания Symbols • Symbolerklärung • Glossaire des symboles • Glosario de simbolos • Glossario dei simboli Símbolos • Символы Axles Crane functions Hookblock / Capacity Speed Achsen Kranbewegungen Hakenflasche / Traglast Geschwindigkeit Ponts... - Page 25 Distributed By: Manitowoc Crane Group - Americas - World Headquarters 2400 S. 44th Street • Manitowoc • WI 54220 USA Tel: +1 920 684 4410 • Fax: +1 920 652 9778 Manitowoc Crane Group - Europe, Middle East & Africa Manitowoc Crane Group France S.A.S.
