Montage - GF SIGNET 2560 Mode D'emploi

3. Raccords + GF + SIGNET
Type Description
T plastique • Versions mâle et femelle de 0,5 à 4 po.
• PVC ou CPVC
• Montage par raccords collés
Chariots PVC • 2 à 4 po., découper un orifice de 1 po. 7/16 dans le tuyau
à coller
• Aligner les flèches de coin et les flèches du chariot au
(Rondelles
cours du montage
inutiles) • Détecteur non compatible avec raccords de plus de
4 pouces

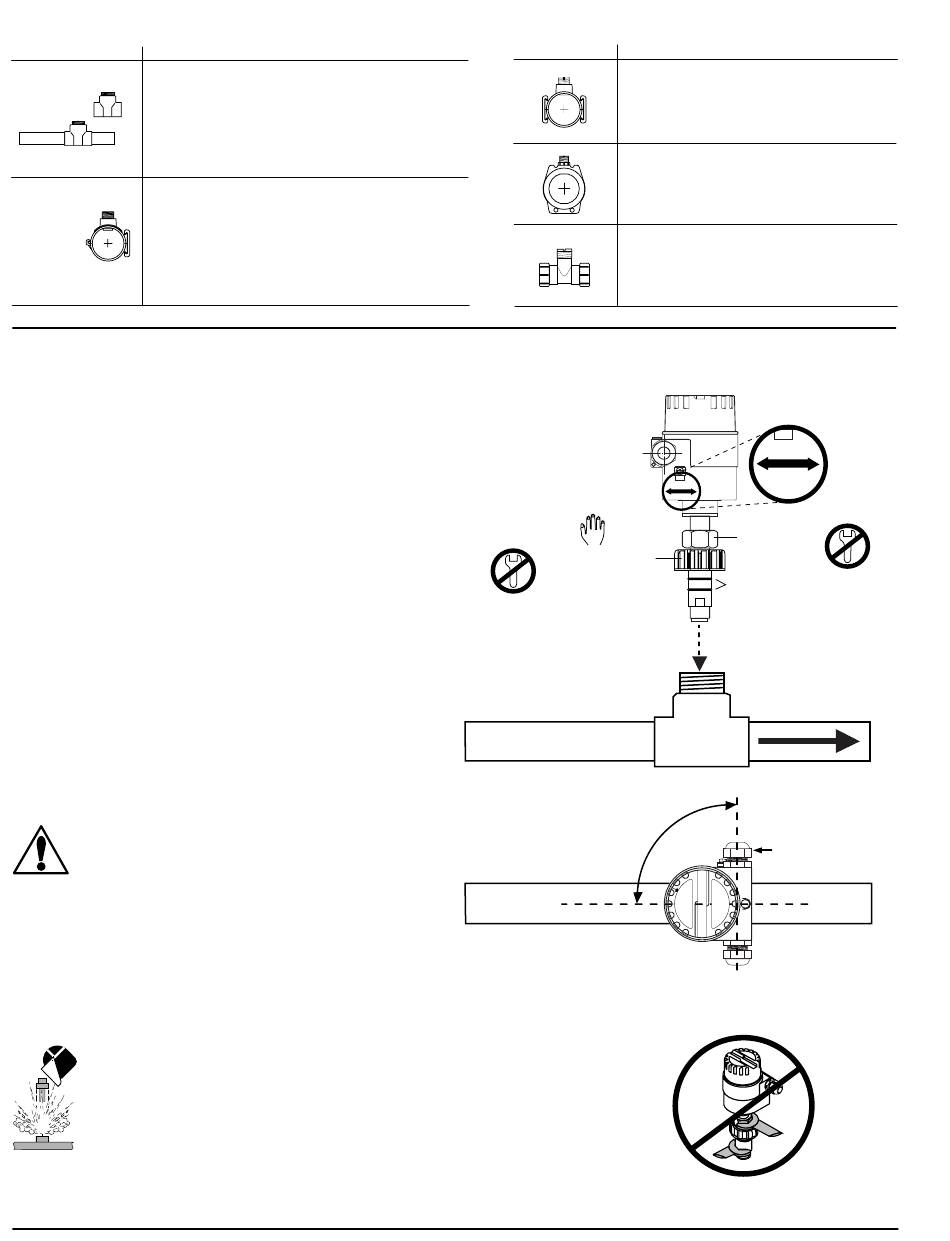

4. Montage

1. Lubrifiez les joints rondelles du capteur avec un lubrifiant au silicium
(par exemple du GE G632 ou équivalent). NE PAS utiliser de
lubrifiant à base de pétrole, qui attaquerait les joints rondelles.
2. Attrapez l'écrou en métal du capteur et tournez dans un un sens et
dans l'autre pour insérer le capteur dans le raccord. Attention !
Prenez soin de ne pas cogner le bout du capteur. Un choc
suffisamment fort subi par cette pièce endommage le capteur.
3. Vérifiez que l'autocollant portant une flèche de direction du débit
sur le corps du détecteur est bien dans le sens du débit, et tournez
le corps pour l'aligner si besoin est.
4. L'axe des électrodes du capteur DOIT faire un angle de 90° avec
la direction du débit. On peut prendre comme repères les deux
presse-étoupe de câble pour aligner visuellement l'axe des
électrodes. Le détecteur est bidirectionnel, ce qui signifie que les
presse-étoupe peuvent être montés à gauche (comme illustré sur la
vue latérale) ou à droite (comme illustré sur la vue du dessus).
5. Après alignement des électrodes (étape 5), serrez à la main le
capot jaune du raccord jusqu'à ce que l'embase du capteur
repose contre la collerette du raccord.
ATTENTION !
Le filetage du capot jaune et/ou le filetage du raccord
souffriraient si le moindre outil était utilisé pour le serrage.
INSTRUCTIONS DE SÉCURITÉ
1. Ne pas démonter le capteur de la conduite sous pression!
2. Ne pas dépasser les spécifications maximales de température et de pression.
3. Ne pas installer, mettre en service ou faire des travaux d'entretien sans suivre les
recommandations d'installation (voir le manuel technique du capteur).
4. Porter des lunettes de protection et une masque lors de l'installation, de mise en
service et entretien.
5. Ne pas modifier la nature / composition du capteur.
6. L' inobservance des instructions de sécurité peut causer des sévères blessures corporelles!
Type Description
Selles en plastique (métrique)
• Pour des tuyaux DN de 65 à 100
• Pour tuyau avec trou de 30 mm de diamètre
• Les flêches sur les clavette doivent correspondre
à celles des demi-selle
Type gaufre (métrique)
• Pour des tuyaux de DN de 65 à 100
• Suivre les instructions d' installation fournies
Type raccord union (métrique)
• Pour des tuyaux DN de 15 à 50
• PP ou PVDF
• Suivre les instructions d'installation fournies
Capot jaune du
raccordSerrage
à la main !
Tuyau (vue latérale)
90°
Tuyau (vue du dessus)
2560 (dessus)
Etiquette de direction
du débit
FLOW
FLOW
Ecrou métal
du capteur
Lubrifier les
joints rondelles
Raccord
DÉBIT
Presse-étoupe
de câble
Jamais
de'assembler!
