3
1.

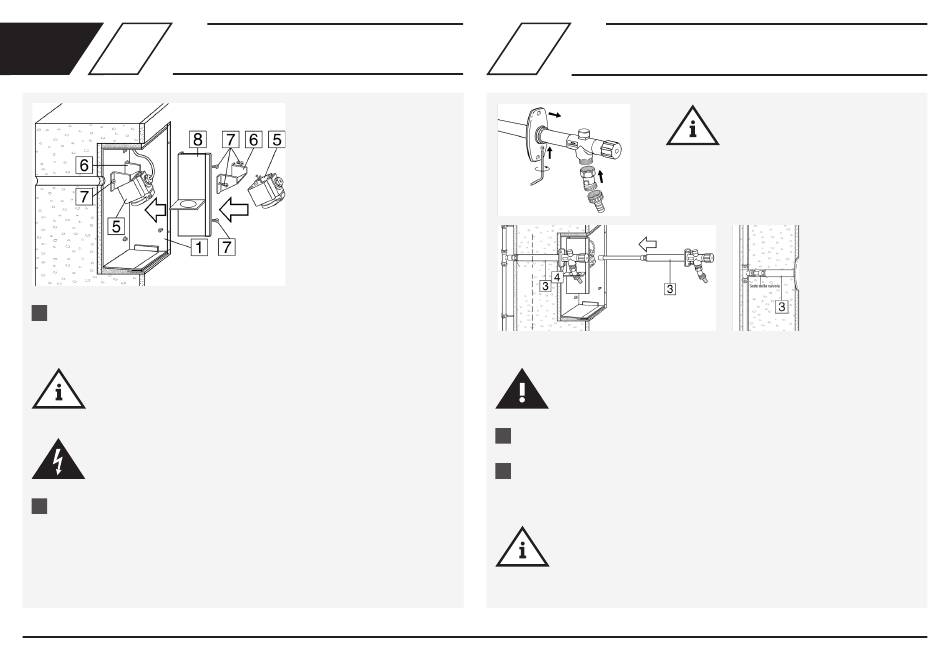

Avvitare la presa da 230 V sulle piastre di montaggio (6), collegarla
nell'armadio a incasso a parete (1) e fissarla sulla parete posteriore
utilizzando le viti fornite (7).
Nota!
Eseguire una verifica del funzionamento!
Pericolo!
Gli interventi elettrici devono essere eseguiti soltanto da persone
specializzate autorizzate!
2.
Con le viti fornite (7) avvitare la piastra para-spruzzi (8) in senso
verticale tra presa e allaccio del rubinetto esterno antigelo secondo i
punti di fissaggio previsti sulla parete posteriore. (La piastra para-spruzzi
può essere applicata anche dopo il montaggio del rubinetto esterno
antigelo.)
Installazione della combinazione
di prese e del para-spruzzi
Montaggio del rubinetto
4
esterno antigelo
Montaggio a parete
Attenzione!
Montaggio eseguito esclusivamente da personale
specializzato esperto e qualificato!
1.
Inserire nel foro il rubinetto esterno antigelo (3) e fissarlo
utilizzando le due viti M6 fornite (4).
2.
Collegare il rubinetto esterno (3) al tubo dell'acqua
(tubo in rame con Ø 15 mm o filett. est. R ½").
Nota!
- La sede della valvola (filettatura R ½") deve trovarsi in un
punto riparato dal gelo
- Attenersi alle indicazioni fornite al punto 1 per gli spessori
minimi della parete!
© www.kemper-olpe.de – 11.2021 / K410021100001-00 – 24 /32
Nota!
- Spingere la flangia a muro fino
all'arresto sul corpo di scarico
e regolarla con la vite.
- Montare la boccola per tubo
flessibile e l'adattatore come
illustrato
Montaggio a incasso
