ratif d'installer des résistances série. Les résistances série
sont différentes en fonction du courant et de la configura-
tion. Déterminez les valeurs exactes pour vos DELs. Le cas
échéant, consultez à ce sujet votre commerçant spécialisé.
Si, ultérieurement vous souhaitez éclairer votre véhicule de
DELs, il conviendra de relier les cathodes (-) des DELs avec
la sortie éclairage. Ne pas oublier la résistance série ! Les
anodes (+) doivent être raccordées au conducteur (orange)
commun.
Le conducteur de retour (orange) commun ne doit pas être
relié à la masse du véhicule.
Veuillez toutefois respecter impérativement les indications
respectives se rapportant aux couleurs des câbles.

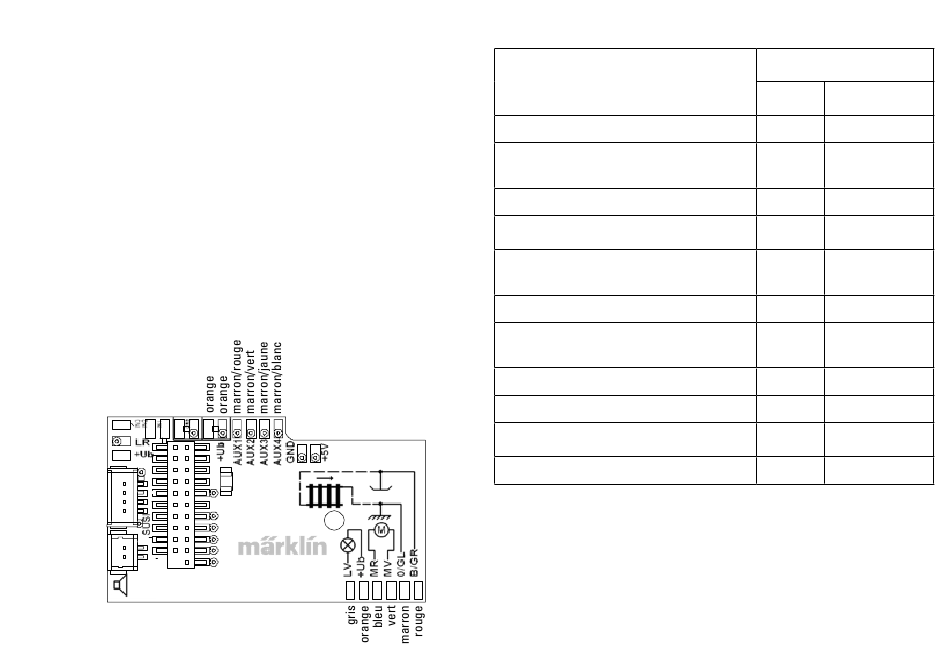

Positionner les haut-parleurs, les fixer à l'aide du coussinet
adhésif joint et connecter le câble au circuit imprimé.
jaune
orange
haut-parleur
Mise en parallèle des couleurs des câbles
Désignation
Sortie moteur 2
Courant continu (DC gauche.
AC extérieur)
Eclairage avant
Aux 1 (sortie physique)
Conducteur commun pour l'éclairage,
Aux 1 - 4
Eclairage arrière
Courant continu (DC droite.
Centre AC)
Sortie moteur 1
Aux 2 (sortie physique)
Aux 3 (sortie physique)
Aux 4 (sortie physique)
Couleur des câbles
NEM
Märklin
grise
bleue
noire
marron
blanche
grise
vert
marron/rouge
bleu
orange
jaune
jaune
rouge
rouge
orange
vert
violet
marron/vert
marron/jaune
marron/blanc
