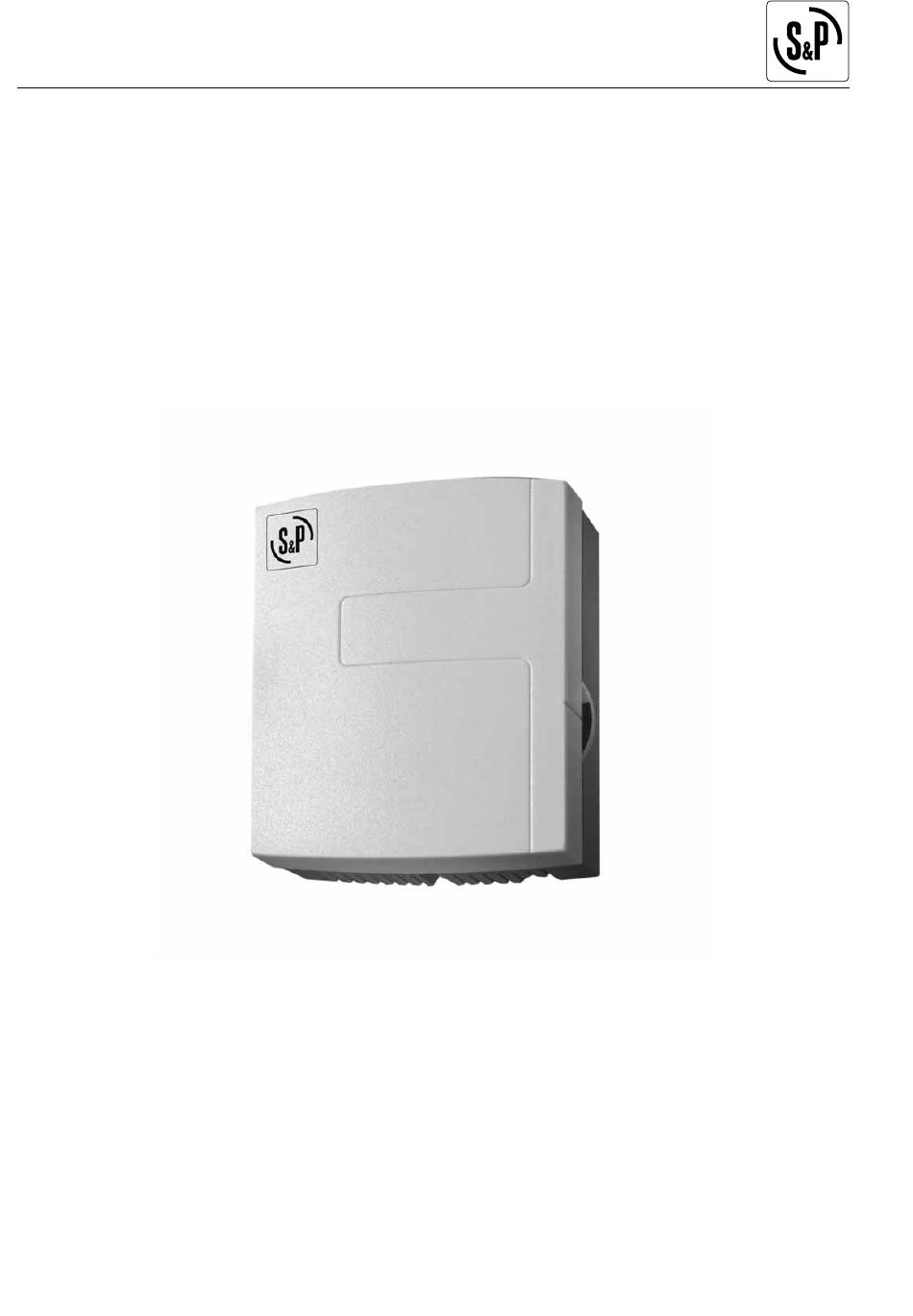

- Page 1 NOTICE TECHNIQUE INSTALLATION | RACCORDEMENT | MISE EN ROUTE | MAINTENANCE | TCO2 Régulateur d’ambiance de température et CO2 NT_509038_TCO2_151126...
-
Page 2: Table Des Matières
SOMMAIRE GÉNÉRALITÉS........................... 3 Avertissements ......................... 3 Consignes de sécurité ......................3 Réception – Stockage ......................4 Garantie ............................ 4 PRÉSENTATION PRODUIT ....................... 4 Application ..........................4 Principe de fonctionnement ...................... 4 Caractéristiques techniques ..................... 5 INSTALLATION ..........................5 Dimensions (en mm) ........................ 5 Montage et raccordement...................... -
Page 3: Généralités
GÉNÉRALITÉS La responsabilité de S&P ne saurait être engagée pour des éventuels dommages corporels et/ou matériels en vigueur. Déclaration CE de conformité disponible sur le site en dernière page. 1.1 Avertissements • Ce produit a été fabriqué en respectant de rigoureuses règles techniques de sécurité, conformément aux normes de la CE. -
Page 4: Réception - Stockage
2.2 Principe de fonctionnement Le TCO2 est un régulateur de température ambiante qui génère un premier signal 0-10 V en proportionnel Le signal de sortie 0 -10V utilisé pour agir sur un ventilateur ou un registre VAV est le maximum de ces deux valeurs. -
Page 5: Caractéristiques Techniques
2.3 Caractéristiques techniques Tension d'alimentation Consommation Max 1,25 W Température de fonctionnement 0-50 °C (consigne en façade réglable sur la plage 5-30°C) Humidité de fonctionnement 10-90% HR (sans condensation) Plage de mesure CO2 0-2000 ppm (consigne réglable sur la plage 350-1500 ppm) Sortie analogique 0-10 Vdc (max. -
Page 6: Raccordement Électrique
Appuyer et tourner le tournevis, et en même temps tirer la partie inférieure de l'avant vers l'extérieur : 3.2.3 Raccordement électrique 110-240V 50/60Hz Capacité de raccordement des bornes à vis : Conducteur « souple multibrins avec embout » ou « rigide » de sec- tion : 0.75-1.5 mm². - Page 7 • R28 et R29 = commutateurs de réglage des valeurs mini et maxi de la sortie analogique. - R28: réglage valeur mini sur la plage 0-5V. - R29: réglage valeur maxi sur la plage 5-10V. Ex : si R28 est réglé sur 2V et R29 réglé sur 8V, la sortie analogique varie sur 2-8V. •...
-
Page 8: Cas D'application
Exemple : Ventilation d’une salle de réunion • • La modulation des débits se fait en fonction du signal 0-10V délivré par le régulateur TCO2. • viendra piloter des servomoteurs de registres ou boites à débits variables local par local. -
Page 9: Maintenance
Mode rafraîchissement Salle inoccupée Salle occupée Taux de CO2 faible, les débits sont modulés en La demande de froid va augmenter, ainsi que le CO2. fonction de la température. Le signal 0-10V envoyé aux ventilateurs va corres- Le signal 0-10V envoyé aux ventilateurs va corres- pondre au signal le plus important des 2 mesures. -
Page 10: Gestion Des Déchets
GESTION DES DÉCHETS 6.1 Traitement des emballages et déchets non dangereux reux doivent être valorisés par un prestataire agréé. Il est strictement interdit de les brûler, de les enfouir ou de les mettre en dépôt sauvage. 6.2 Traitement d’un DEEE Professionnel Ce produit ne doit pas être mis en décharge ni traité... - Page 11 11/12 NT_509038_TCO2_151126...
- Page 12 Document non contractuel. Dans le souci constant d’amélioration du matériel, le constructeur se réserve FRANCE INTERNATIONAL SERVICE TECHNIQUE S&P – 08150 PARETS DEL VALLES – SPAIN Tél. : 05 49 06 60 00 Tel. Int. : +34 93 571 93 00 - Fax int. +34 93 571 93 11 www.solerpalau.com 12/12 NT_509038_TCO2_151126...
