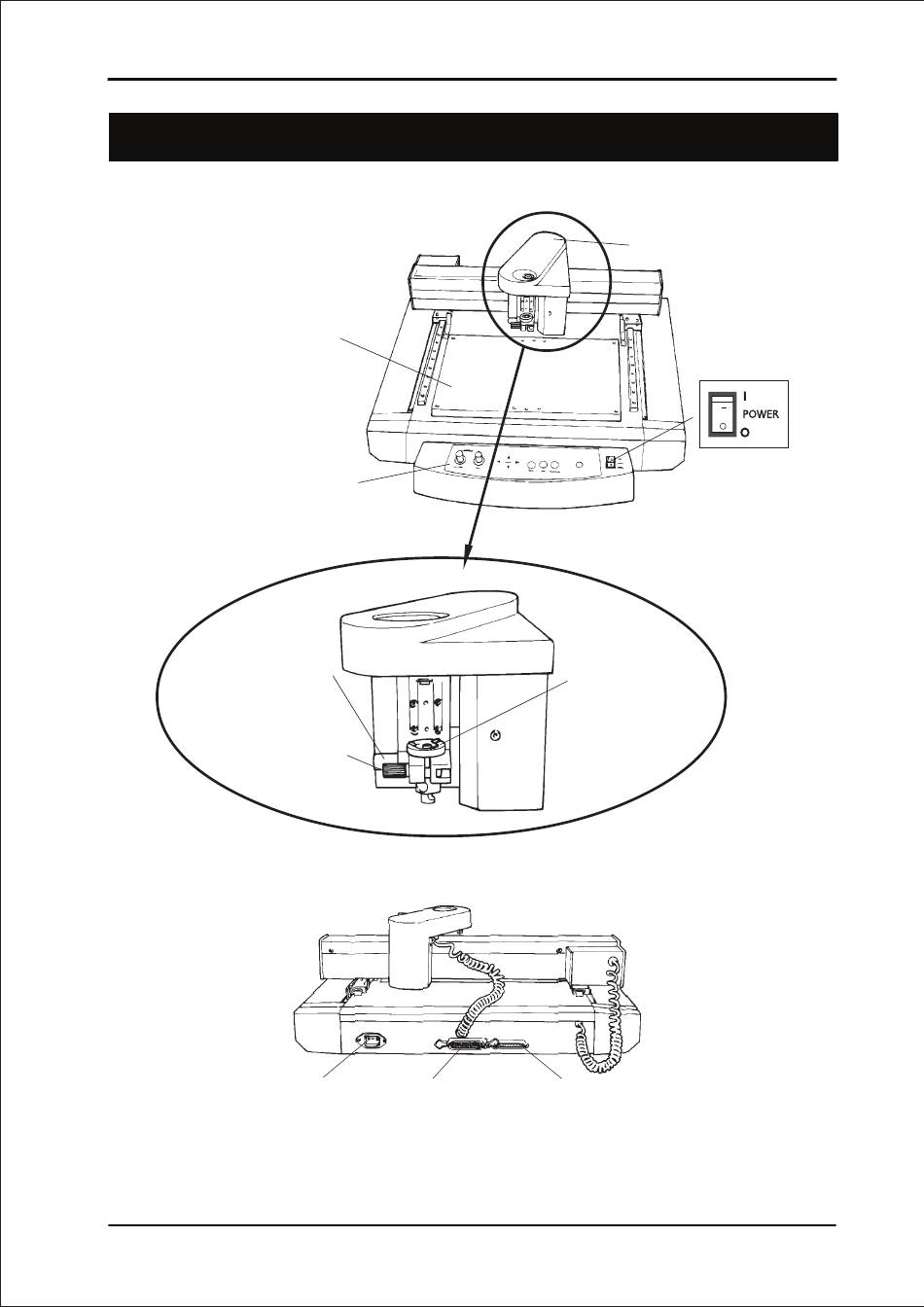

2. Description des éléments

2-1 Face avant

Table de travail
Placez ici le support à
graver/brosser.
Panneau des
commandes
Voyez page 6.
Prise pour le tuyau
d'aspiration
Installez ici le tuyau d'aspira-
tion fourni pour éliminer les
éclats et la limaille.
Vis de maintien de l'outil
Sert au maintien de l'ajusteur
de profondeur ou de
l'adaptateur d'outil.
2-2 Face arrière
Branchez ici le cordon
d'alimentation fourni.
Connecteur parallèle
Vous pouvez brancher ici un
câble parallèle (d'imprimante).
Mode d'emploi Face arrière
Chariot (de l'outil)
Interrupteur
d'alimentation
Ajusteur de profondeur
C'est ici que vous installez la
fraise de gravure. Cet ajus-
teur sert en outre à régler
l'avance de la fraise.
Connecteur série
Branchez ici un câble série (RS-232C).
5
