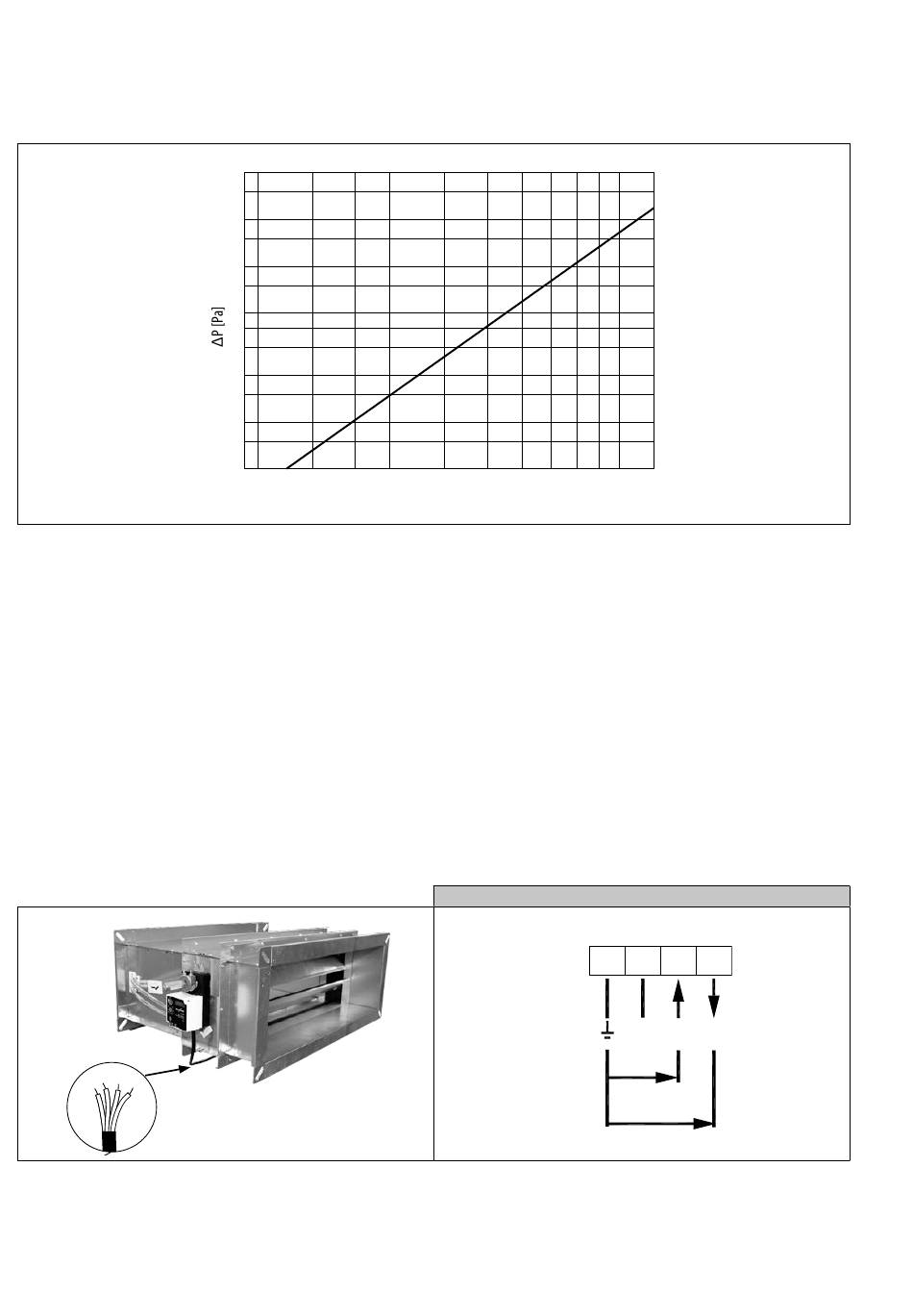

2.4 Caractéristiques aérauliques
2.4.1 Perte de charge
Perte de charge sur le registre complètement ouvert :
2.5 Raccordement électrique
Remarque sur le transformateur TRAFO 230/24Vac (non fourni) :
• Emplacement : montage en armoire ou dans local technique.
• Raccordement électrique selon NF C 15-100 (cf notice produit).
• Puissance disponible = 10VA permanent, d'où raccordement possible de : deux registres REVA +
une sonde de température CR24-B1 (ou CR24-B2).
Remarque sur le transformateur ASTC 230Vac/24Vdc (non fourni) :
• Emplacement : montage en armoire ou dans local technique.
• Raccordement électrique selon NF C 15-100 (cf notice produit).
• Puissance disponible = 36W permanent, d'où raccordement possible de : six registres REVA + une
sonde de CO2 "SCO2" ou un positionneur SGE24/SGA24.
Le raccordement doit être conforme à la norme NF C 15-100.
1 2 3 4
80
60
40
30
20
15
10
6
4
3
2
1
1,5
2
3
4
5
6
7
8 9 10
v [m/s]
Version standard
BK RD WH OG
24 Vac
24 Vdc
5/16
12
1
2
3
4
~
Y
U
+
0/2-10Vdc
0/2-10Vdc
NT00000694-REVA-210115
