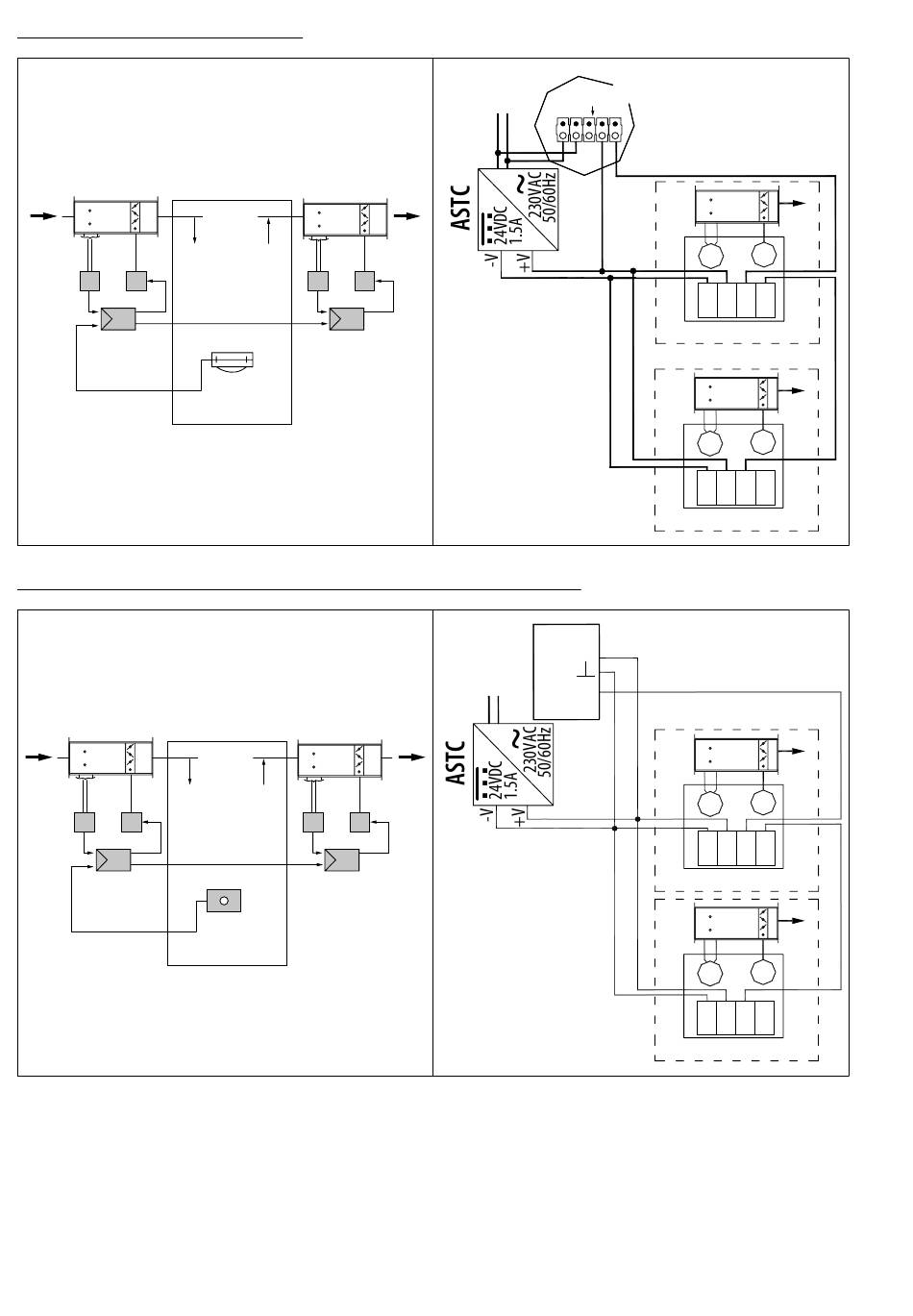

Utilisation d'un capteur de présence
REVA
+ -
E
D
C
Réglage manuel de la consigne de débit par positionneur SGE/SGA 24
REVA
+ -
E
D
C
REVA
+ -
CPTA-CPFL
REVA
+ -
SGA/E 24
230V~ Capteur Optique
L
N
N L L D1 D2
SGA/E 24
~
230V~
L N
Y
0-10Vdc
11/16
+ -
∆P M
BK RDWH OG
1 2 3 4
REVA maître
+ -
∆P M
BK RDWH OG
1 2 3 4
REVA esclave
+ -
∆P M
BK RD WHOG
1 2 3 4
REVA maître
+ -
∆P M
BK RD WHOG
1 2 3 4
REVA esclave
