Avant d'installer ce produit, lire et suivre taus les avertissements
et instructions accompagnant ce produit. Ne pas suivre les
avertissement et instructions de sécurité peut entrainer des
blessures, des décés ou des dommages matériels.
A lire attentivement et
DISTRIBUÉ PAR : MANUFACTURAS GRE,
S.A. ARITZ BIDEA N
BELAKO INDUSTRIALDEA
APARTADO 69 - 48100 MUNGUIA
(VIZCAYA) ESPAÑA N
FABRIQUÉ EN CHINE

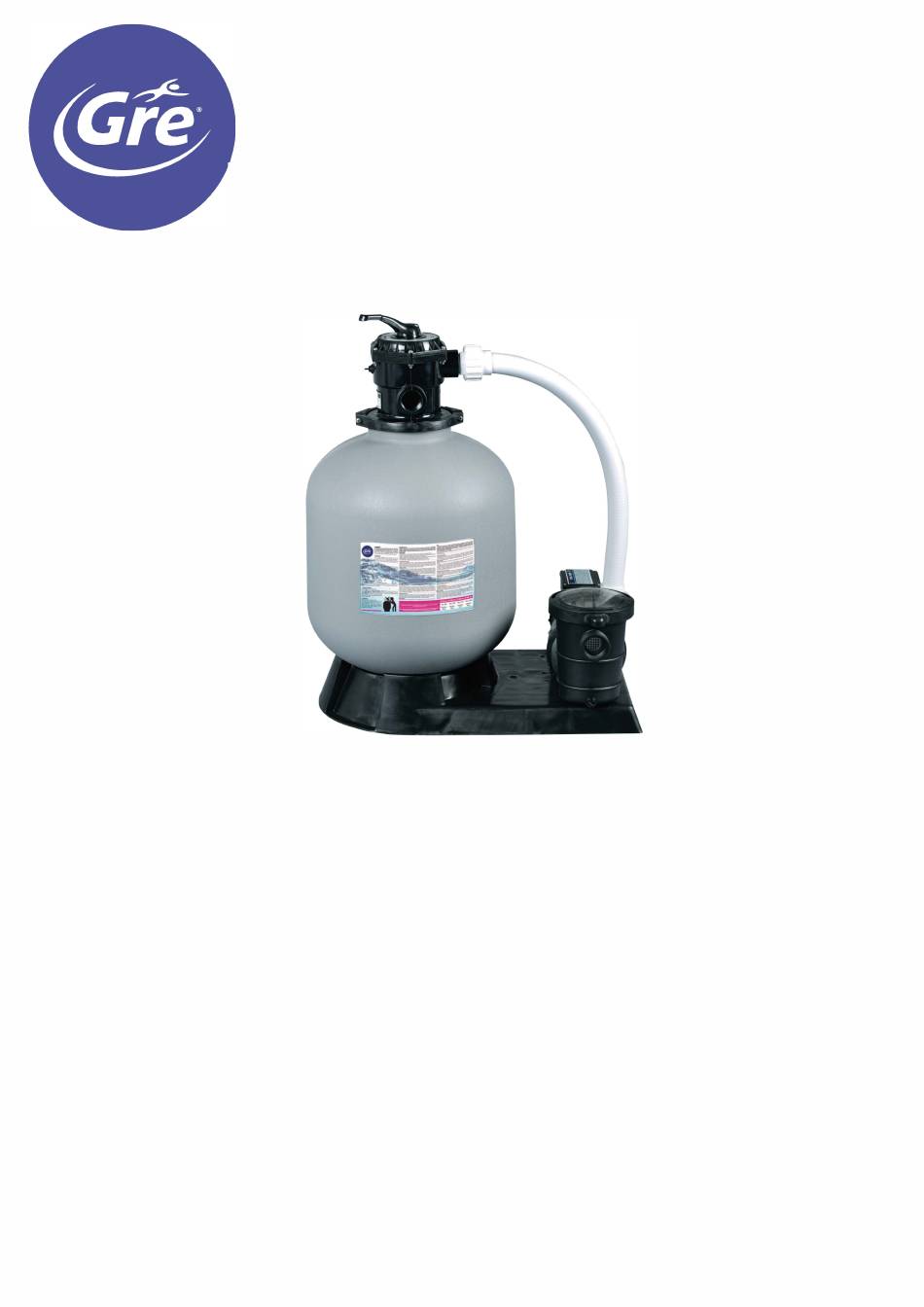

GROUPE DE FIL TRATION
111614, 111619, 111620, 111521, 111522
Notice d'installation et d'utilisation
a
conserver pour toute consultation
ultérieure.
