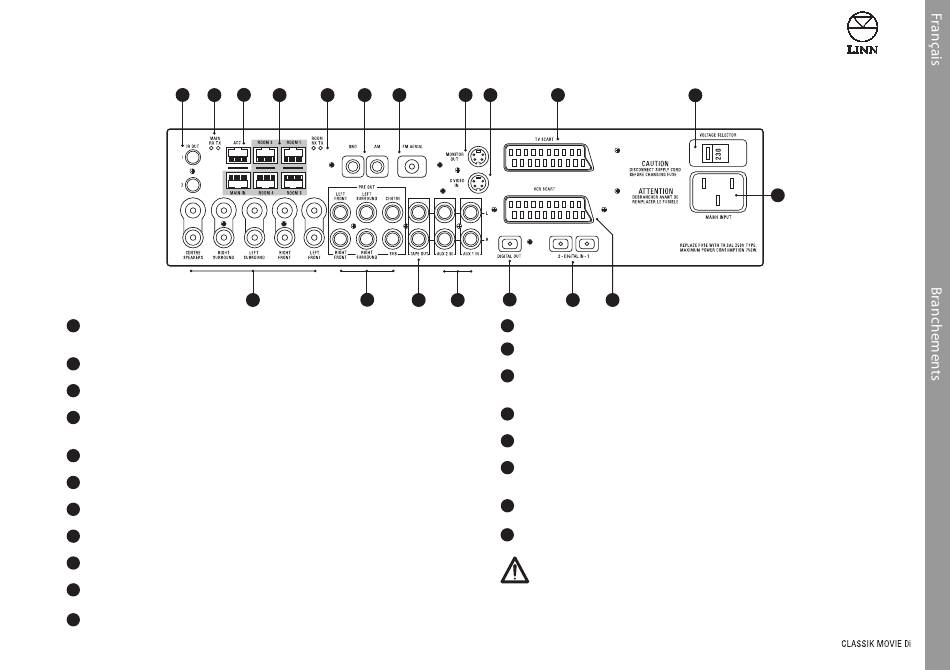

Panneau arrière
(Version européenne)
1
3
2
-
+
IR OUT 1, 2 (SORTIES IR 1 & 2). Connecteurs clignotants à infrarouges.
1
Permet au signal envoyé par la télécommande des appareils auxiliaires d'accepter
des signaux infrarouges.
MAIN RX TX (Récepteur-émetteur principal). Indicateurs à DEL DE BRANCHEMENT.
2
Indique que des signaux sont acheminés entre les groupes d'un système CONNECT.
ACC Connecteur KNEKT.
3
Permet d'installer un groupe dans un système KNEKT.
ROOM 1 - 4, MAIN IN (ENTREE PRINCIPALE - PIECES 1 A 4). Connecteurs CONNECT.
4
Pour relier des groupes dans le cadre d'un système CONNECT (voir chapitre
CONNECT).
ROOM RX TX (Récepteur-émetteur de pièce). Indicateurs à DEL CONNECT.
5
Indique que des signaux sont acheminés entre les groupes d'un système CONNECT.
GND, AM (Masse, AM)
6
Connecteurs de l'antenne AM.
FM AERIAL (Antenne FM)
7
Connecteur de l'antenne FM.
MONITOR OUT (SORTIE MONITEUR). Sortie S-vidéo.
8
Permet un raccordement à un téléviseur qui accepte un signal S-vidéo.
S VIDEO IN (ENTREE S-VIDEO).
9
Permet d'effectuer un branchement à partir d'un magnétoscope à sortie S-vidéo.
TV SCART (Prise péritel de téléviseur)
10
Permet le raccordement à la prise péritel d'un téléviseur.
VOLTAGE SELECTOR (S
11
électeur de tension)
4
5
6
7
13
14
15
.
8
9
10
16
17
18
19
MAINS INPUT (ENTREE SECTEUR).
12
Connecteurs de sortie de haut-parleurs.
13
Sortie amplifiée avec raccordement direct à des haut-parleurs.
PRE OUT (SORTIE PRE-AMPLI). Connecteurs de sortie de lignes.
14
Connexions de haut-parleurs pour l'ampli de puissance et la sortie du haut-parleur
des sous-graves.
TAPE OUT (SORTIE DE BANDE).
15
Pour raccordement à un lecteur cassette.
AUX IN 1 & 2
16
Entrées analogiques pour sources auxiliaires.
DIGITAL OUT (SORTIE NUMERIQUE).
17
Permet un raccordement à un appareil qui a des capacités de fonctionnement avec
des entrées numériques.
DIGITAL IN 1 & 2
18
Entrées optiques numériques pour sources auxiliaires.
19
VCR SCART
Il faut mettre le CLASSIK Movie Di hors tension puis le débrancher de
l'alimentation secteur avant de brancher ou de débrancher l'une des prises
mâles du panneau arrière. Si vous ne respectez pas cette consigne, vous risquez
de provoquer des sautes de tension qui peuvent endommager le CLASSIK
Movie Di ou d'autres composants de votre dispositif audiovisuel.
5
11
12
