8. MONTAGE DES LATERALES DE PROTECTION
Les laterales de protection sont utilisés pour délimiter le contour du plancher de cabine, pour que la charge ne dépassent pas
lcet contour et pour éviter que les usagers tombent. Ils doivent être installés sur les côtés de la plateforme lou la distance à la
gaine soit de plus de 35 mm. Pour cette raison, des laterales de protection doivent être toujours installés au côté de la guide.
8.1. Protections (optionnelle)
ere
1

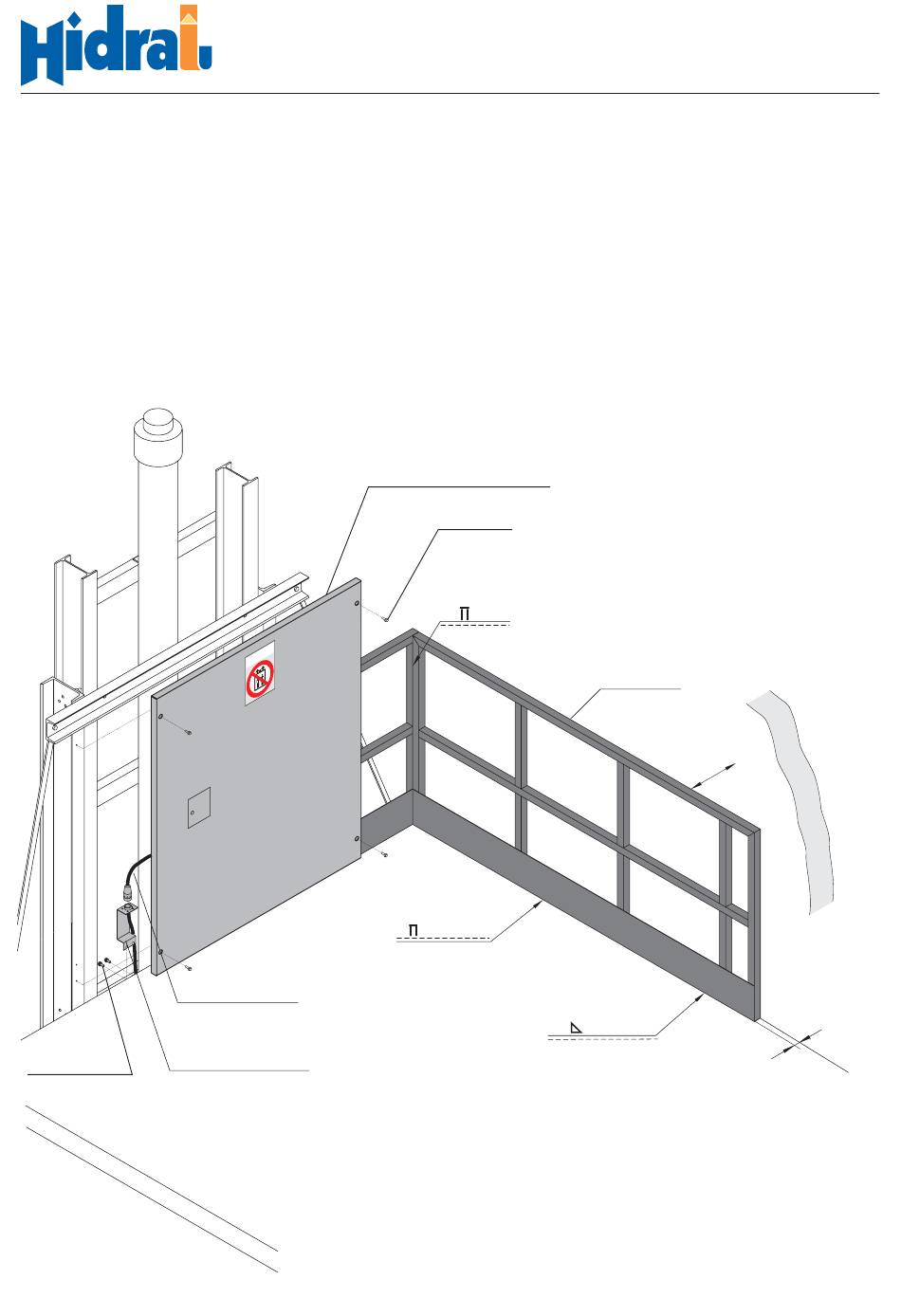

Viser le support du connecteur d'inspection au bord du plancher, proche du côté gauche de la guide.
eme
2
Fixer la plaque protection colonne au étrier; brancher préalablement le câble d'inspection.
eme
3
Fixer les protections au placher de la plateforme avec soudure. Cettes protections occupent 30 mm sur le bord du plancher.
eme
4
Joindre les différent côtés des protections avec soudure.
Câble inspection
Support connecteur
Vis M6x20
inspection
INSTRUCTIONS DE MONTAGE
Élévateur Monte-charges EH/DC
Plaque protection colonne
k g
0 0
3 0
5 nx40(150)
Vis M6x15
2 5x20
Protections
Z4
nx40(150)
IM-341fr
Vers. 05
Page 14
