IS141 Rev.03 15/12/2017
Serie BG30
Automazione per cancelli scorrevoli
Sliding gates automations
Automatisierung für Schiebetore
Automatisme pour portails coulissants
Automatismos para cancelas correderas
Automações para portões deslizantes
Istruzioni originali
ISTRUZIONI E AVVERTENZE PER L'INSTALLATORE
INSTRUCTIONS AND RECOMMENDATIONS FOR THE INSTALLER
ANWEISUNGEN UND HINWEISE FÜR DEN INSTALLATEUR
INSTRUCTIONS ET AVERTISSEMENTS POUR L'INSTALLATEUR
INSTRUCCIONES Y ADVERTENCIAS PARA EL INSTALADOR
INSTRUÇÕES E AVISOS PARA O INSTALADOR

Publicité

Table des Matières
loading

Manuels Connexes pour Roger Technology BG30 Serie

Sommaire des Matières pour Roger Technology BG30 Serie

  • Page 1 IS141 Rev.03 15/12/2017 Serie BG30 Automazione per cancelli scorrevoli Sliding gates automations Automatisierung für Schiebetore Automatisme pour portails coulissants Automatismos para cancelas correderas Automações para portões deslizantes Istruzioni originali ISTRUZIONI E AVVERTENZE PER L’INSTALLATORE INSTRUCTIONS AND RECOMMENDATIONS FOR THE INSTALLER ANWEISUNGEN UND HINWEISE FÜR DEN INSTALLATEUR INSTRUCTIONS ET AVERTISSEMENTS POUR L’INSTALLATEUR INSTRUCCIONES Y ADVERTENCIAS PARA EL INSTALADOR...

  • Page 2: Avvertenze Generali

    Il presente manuale di installazione è rivolto esclusivamente a personale qualificato. ROGER TECHNOLOGY declina qualsiasi responsabilità derivante da un uso improprio o diverso da quello per cui è destinato ed indicato nel presente manuale. L’installazione, i collegamenti elettrici e le regolazioni devono essere effettuati da personale qualificato nell’osservanza della Buona Tecnica e in ottemperanza alle norme vigenti.

  • Page 3: General Safety Precautions

    This installation manual is intended for qualified personnel only. ROGER TECHNOLOGY cannot be held responsible for any damage or injury due to improper use or any use other the intended usage indicated in this manual. Installation, electrical connections and adjustments must be performed by qualified personnel, in accordance with best practices and in compliance with applicable regulations.

  • Page 4: Allgemeine Sicherheitshinweise

    Datum: 07/07/2016 Unterschrift Alle Rechte bezüglich dieser Veröffentlichung sind ausschließliches Eigentum von ROGER TECHNOLOGY. ROGER TECHNOLOGY behält sich das Recht vor, eventuelle Änderungen ohne Vorankündigung anzubringen. Kopien, Scannen, Überarbeitungen oder Änderungen sind ohne vorherige schriftliche Zustimmung durch ROGER TECHNOLOGY ausdrücklich verboten.

  • Page 5: Consignes Générales De Sécurité

    Contrôler si la structure existante est suffisamment solide et stable. ROGER TECHNOLOGY n’est pas responsable de la non-observation des règles de la bonne technique en ce qui concerne la construction des portes et des portails à motoriser, ainsi que des déformations qui pourraient se produire lors de l’utilisation.

  • Page 6: Advertencias Generales

    Compruebe que la estructura existente cumple los requisitos de resistencia y estabilidad. ROGER TECHNOLOGY no se hace responsable de la falta de rigor a la hora de construir con buena técnica las puertas donde van a instalarse los dispositivos, como tampoco de las deformaciones que puedan producirse con el uso de los mismos.

  • Page 7: Advertências Gerais

    áreas de esmagamento, corte, transporte e de perigo em geral. Verifique se a estrutura existente tem os necessários requisitos de robustez e estabilidade. ROGER TECHNOLOGY não é responsável da não observância da Boa Técnica na fabricação dos infixos a motorizar, e também das deformações que devessem intervir no uso.
  • Page 8 IMPIANTO TIPO SERIE BG30 • STANDARD INSTALLATION BG30 RANGE • ANLAGETYP SERIE BG30 • INSTALLATION TYPE SÉRIE BG30 • INSTALACIÓN TIPO SERIE BG30 • SISTEMA DO TIPO SÉRIE BG30 DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG DESCRIPCIÓN DESCRIÇÃO Automatismo BG30 Automatism BG30 Automatisierung BG30 Automatisme BG30 Automatismo BG30 Automatismo BG30...

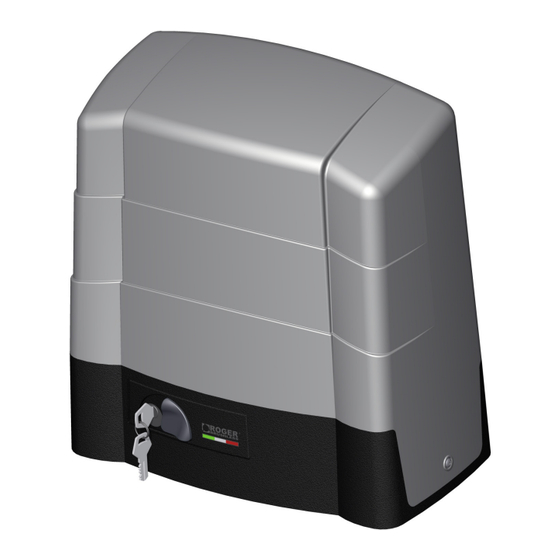

  • Page 9 MODELLI E CARATTERISTICHE • MODELS AND SPECIFICATIONS • MODELLE UND EIGENSCHAFTEN MODÈLES ET CARACTÉRISTIQUES • MODELOS Y CARACTERÍSTICAS • MODELOS E CARACTERÍSTICAS Motoriduttore elettromeccanico Brushless a bassa tensione, ad uso intensivo, con encoder nativo a bordo, IRREVERSIBILE, per cancelli scorrevoli fino a 1600 kg con controller digitale a bordo e con finecorsa meccanico.
  • Page 10 DATI TECNICI • TECHICAL DATA • TECHNISCHE DATEN • DONNEES TECHNIQUES • DATOS TECNICOS • CARACTERÍSTICAS TÉCNICAS BG30/1603 BG30/2203 BG30/1003/HS BG30/1804/HS BG30/1404/R BG30/1604 BG30/2204 BG30/1004/HS CONDOMINIALE / INDUSTRIALE CONDOMINIALE DESTINAZIONE D‘USO CONDOMINIUM / INDUSTRIAL CONDOMINIUM APPLICATION MITEIGENTÜMER / INDUSTRIELLER MITEIGENTÜMER BESTIMMUNGSGEMÄSSER GEBRAUCH DESTINATION D‘UTILISATION DE COPROPRIÉTÉ...
  • Page 11 VERIFICHE PRELIMINARI E MESSA IN POSA DELLA PIASTRA DI FONDAZIONE • PRELIMINARY CHECKS AND INSTALLATION OF THE FOUNDATION PLATE • VORBEREITUNGSKONTROLLEN UND VERLEGUNG DER GRUNDPLATTE • CONTRÔLES PRÉLIMINAIRES ET POSE DE LA PLAQUE DE FONDATION • CONTROLES PREVIOS Y COLOCACIÓN DE LA LOSA DE CIMENTACIÓN • CONTROLOS PRELIMINARES E INSTALAÇÃO DA CHAPA DE FUNDAÇÃO VERIFICHE PRELIMINARI PRIMA DELL’INSTALLAZIONE VÉRIFICATIONS PRÉLIMINAIRES AVANT L’INSTALLATION...
  • Page 12 INSTALLAZIONE AUTOMAZIONE BG30 • INSTALLATION BG30 DRIVE UNIT • INSTALLATION DES BG30 ANTRIEBS • INSTALLATION DE ACTIONNEUR • INSTALACIÓN DEL ACTUADOR • INSTALAÇÃO ACCIONADOR • Svitare le viti del coperchio e toglierlo sfilandolo verso l’alto, come indicato in • Dévisser les vis du couvercle et le retirer en tirant vers le haut, comme indiqué fig.
  • Page 13 FISSAGGIO DELLA CREMAGLIERA • FIXING THE RACK • BEFESTIGUNG DER ZAHNSTANGE • FIXATION DE LA CRÉMAILLÈRE • FIJACIÓN DE LA CREMALLERA • FIXAÇÃO DE CREMALHEIRA REMARQUE: Les crémaillères avec denture à module 4 sont adaptées NOTA: Le cremagliere con dentatura a modulo 4 sono adatte per pour l’installation avec le motoréducteur BG30.
  • Page 14 FISSAGGIO FINECORSA (MECCANICO/MAGNETICO) • FIXING THE LIMIT SWITCHES (MECHANICAL/ MAGNETIC) • BEFESTIGUNG DER ENDSCHALTER (MECHANISCH/MAGNETISCH) • FIXATION FINS DE COURSE (MÉCANIQUE/MAGNÉTIQUE) • FIJACIÓN DEL FIN DE CARRERA (MECÁNICO/MAGNÉTICO) • FIXAÇÃO DO FIM DE CURSO (MECÂNICO/MAGNÉTICO) • Portare il cancello prima in posizione di completa apertura e poi di completa •...
  • Page 15 COLLEGAMENTI ELETTRICI • ELECTRICAL CONNECTIONS • ELEKTROANSCHLÜSSE • RACCORDEMENTS ELECTRIQUES • CONEXIONES ELECTRICAS • LIGAÇÕES ELÉCTRICAS SENZA ELETTRONICA ● WITHOUT ELECTRONICS AUSFÜHRUNGEN OHNE ELEKTRONIK ● SANS ELECTRONIQUE SIN ELECTRONICA ● SEM CENTRAL ELECTRÓNICA I collegamenti elettrici e il collaudo dei motoriduttori BG30 sono illustrati FASE 1 - PHASE 1 FASE 2 - PHASE 2 in figura e nel manuale di installazione della centrale di comando...
  • Page 16 ROGER TECHNOLOGY Via S. Botticelli 8 • 31021 Bonisiolo di Mogliano Veneto (TV) • ITALIA P.IVA 01612340263 • Tel. +39 041.5937023 • Fax. +39 041.5937024 info@rogertechnology.com • www.rogertechnology.com...
