Notice de montage IRFTS SHADOW SOLAR - OMBRIERE version 4 pieds

Annexe 5 : Assemblage en profondeur

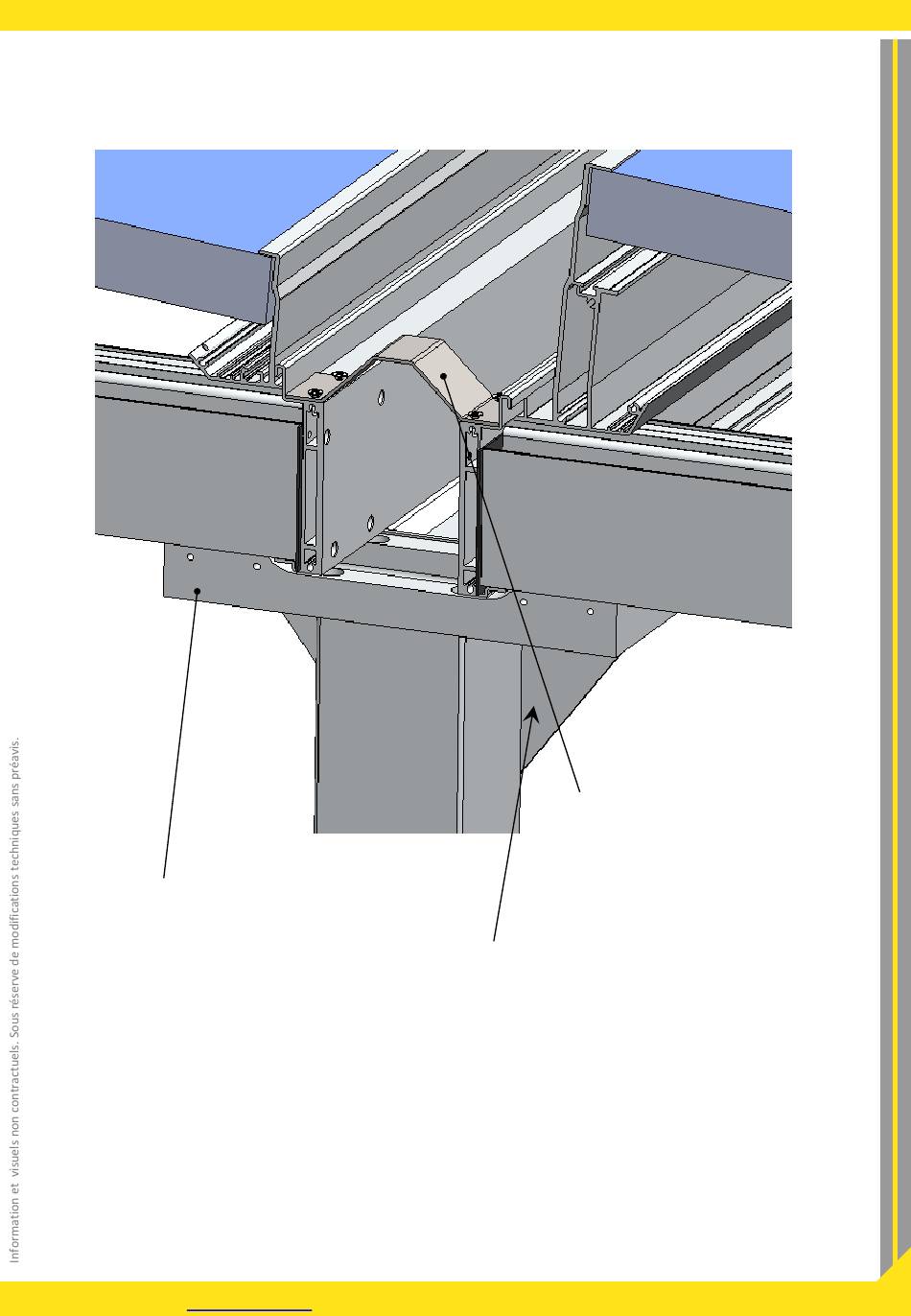

Tôle de support et de pas
Pièce de jonction de caniveau
Plaque d'équerrage de jonction
Lors d'un assemblage Shadow Solar en profondeur, les deux Shadow
sont liés par une pièce de jonction. Cette pièce a pour fonction de
garder le pas du shed des Shadow et de collecter au besoin les
évacuations d'eau de pluie sur un même pied.
Référence du kit : SHAS7101A7016 ou 9010 en X2
SHAS7111A7016 ou 9010 en X3
+ SHAS7121A7016 ou 9010
This document is the property of IRFTS. It shall not be reproduced or shared with third parties without IRFTS agreement
36
