Notice de montage IRFTS SHADOW SOLAR - OMBRIERE version 4 pieds
2.5
19
20
21
Aligner les faces
X2 : 7 x (19+20+21) par rangée
X3 : 11 x (19+20+21) par rangée
_______________________________________________________________________________________________

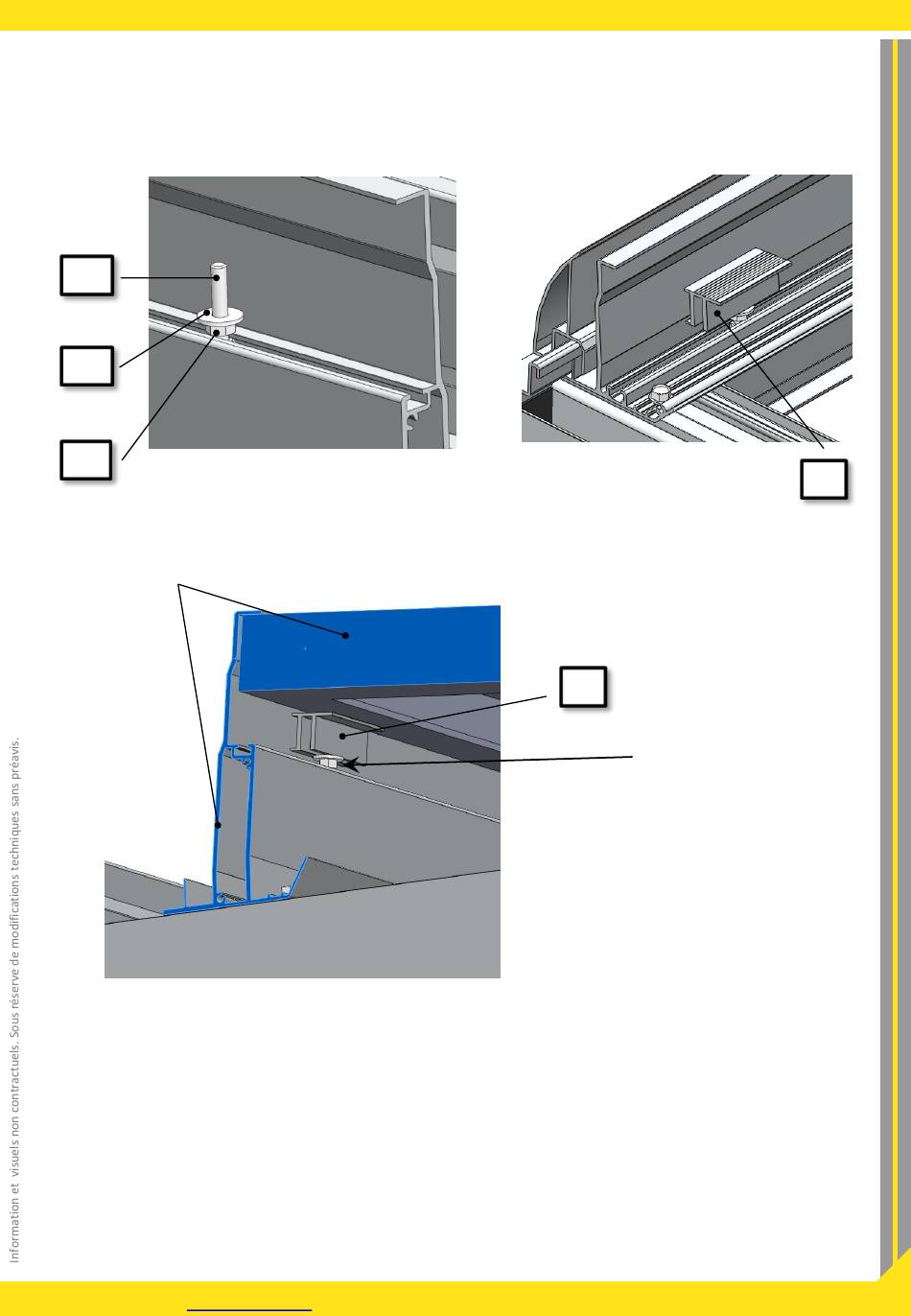

a ) Faire glisser les ensembles (19), (20) et (21) dans les rainures prévues à cet effet.
b ) Faire glisser le premier module , mettre 6 x (7)(19)(20)(21) par module (3 par coté de module).
c ) Visser avec une clé plate de 10 mm et serrer (7) contre le module.
This document is the property of IRFTS. It shall not be reproduced or shared with third parties without IRFTS agreement
www.irfts.com

Fixation des modules

IRFTS
7
Serrage clé 10 mm
7
19
