Notice de montage IRFTS SHADOW SOLAR - OMBRIERE version 4 pieds
2.4
_______________________________________________________________________________________________
a )

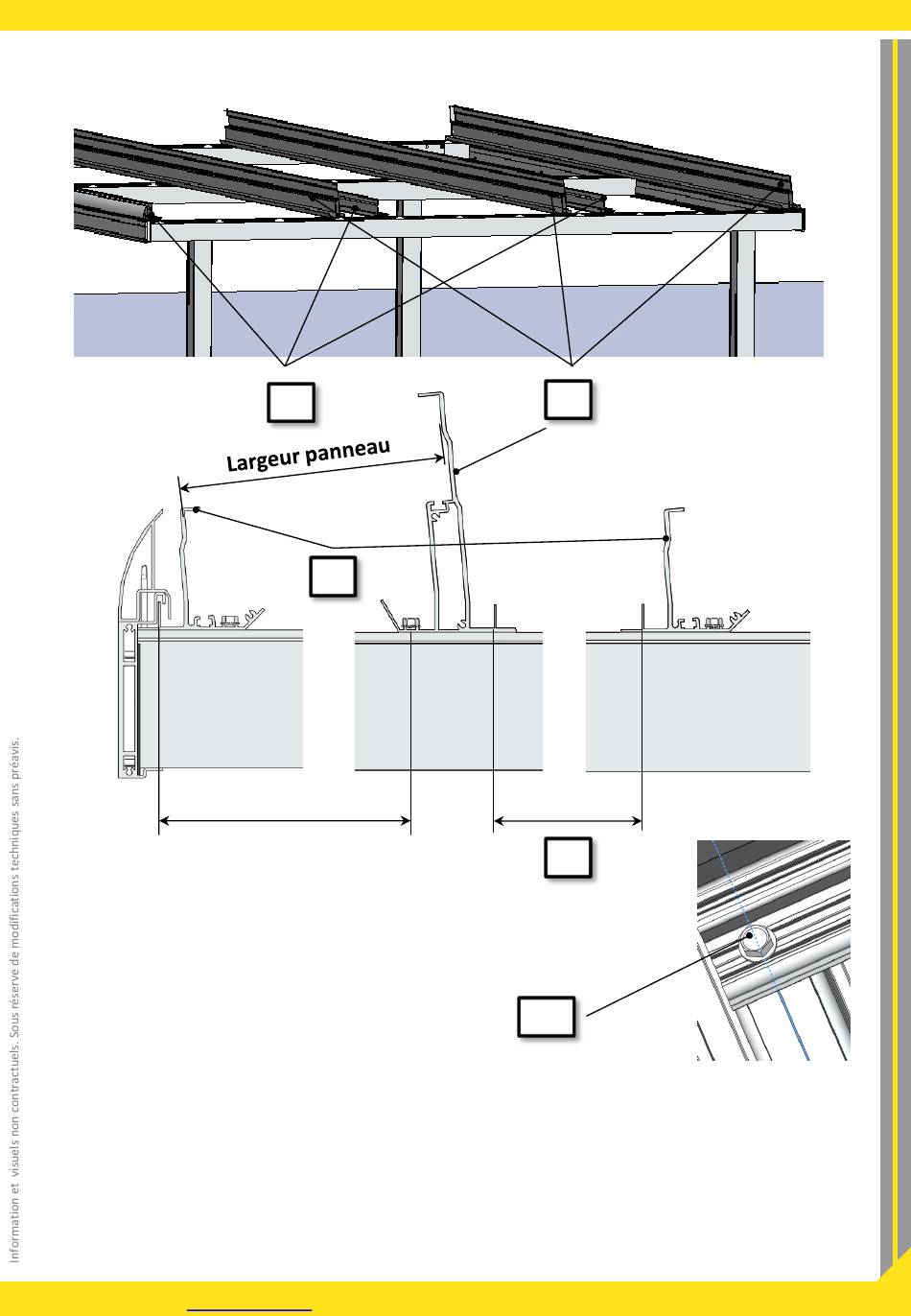

Fixer les pièces (2) et (3) avec les vis (13) selon le mode de calcul ci-dessous .
Format 2x2
Format 3x3
Format 4x3 et 4x2
Vérifier la largeur panneau et son passage entre profils avant assemblage des (3),(2) et (1).
b )
Bien respecter l'alignement des faces comme indiqué page 13.
This document is the property of IRFTS. It shall not be reproduced or shared with third parties without IRFTS agreement
www.irfts.com
Fixation des rangées de modules
2
2

Largeur panneau

W = ( 2268 – ( 2x (largeur module +60 ))).
W = ( 3476 – ( 3x (largeur module +60 )))/ 2.
W = ( 4682 – ( 4x (largeur module +60 )))/ 3.
3
W
13
IRFTS
17
