Notice de montage IRFTS SHADOW SOLAR - OMBRIERE version 4 pieds
2.1
X2 (4x3 et 4x2) = 100 cm à 120 cm
X2 et X3 (3x3 et 2x2) = 17 cm à 50 cm
X2 et X3 (3x3 et 2x2) = 6,2 cm à 17 cm *
X2 ou X3
1
_______________________________________________________________________________________________

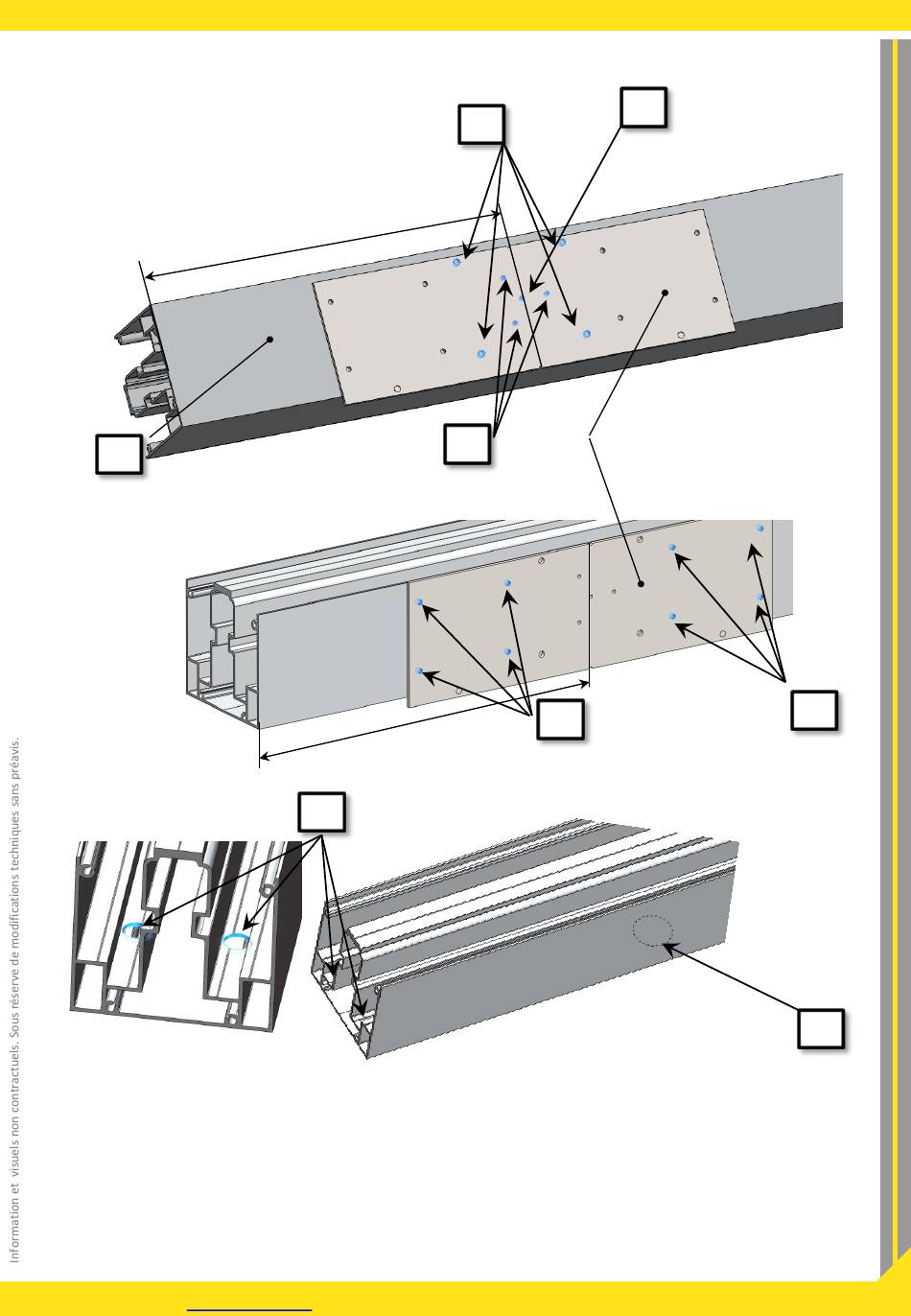

a )
Percer avec un foret diamètre 5mm les 2 parois.
b )
Percer avec un foret diamètre 3mm uniquement cette paroi et uniquement côté évacuation.
c )
Percer avec un foret diamètre 4mm 2 parois en haut et 3 en bas.
d )
Percer avec une scie cloche diamètre 40 mm en utilisant le trou (b) (uniquement côté évacuation).
e )
Percer avec un foret diamètre 8mm à 15 mm, à 50mm du bord du caniveau puis à l'axe de l'évacuation, puis
tous les 50 cm, uniquement cette paroi.
*
Voir paragraphe 6
