CARATTERISTICHE TECNICHE

LEGENDA
• La canna fumaria deve essere a tenuta dei fumi.
• Deve avere andamento verticale senza strozzature, essere realizzata con materiali impermeabili ai fumi, alla
condensa, termicamente isolati e adatti a resistere nel tempo alle normali sollecitazioni meccaniche.
Deve essere coibentata esternamente per evitare fenomeni di condensa e ridurre l'effetto
del raffreddamento dei fumi.
• Deve essere distanziata da materiali combustibili o facilmente infiammabili con un'intercapedine d'aria o
materiali isolanti. Verificare la distanza dal produttore del camino.
• L'imbocco del camino deve essere nello stesso locale in cui è installato l'apparecchio o, tutt'al più, nel
locale attiguo e avere al disotto dell'imbocco una camera di raccolta di solidi e condense, accessibile
tramite sportello metallico a tenuta stagna.
• La sezione interna della canna fumaria può essere tonda (è la migliore) o quadrata con i lati raccordati con
raggio minimo 20 mm.
• La dimensione della sezione deve essere minimo Ø150 mm, massimo Ø240 mm.
• Far verificare l'efficienza della canna fumaria da un fumista esperto e, se necessario, intubare la canna
fumaria con materiale rispondente alle norme vigenti.
• Lo scarico dei prodotti da combustione deve avvenire al tetto.
• La canna fumaria deve essere provvista CE secondo la norma EN 1443. Alleghiamo un esempio di targhetta:
9.4

ALTEZZA-DEPRESSIONE

• La depressione (tiraggio) di una canna fumaria dipende anche dalla sua altezza, minima altezza 3,5 metri.
• Le installazioni con scarico posteriore rendono molto difficili l'evacuazione dei fumi.
• Per installazioni con scarico posteriore, consigliamo canne fumarie tonde in AISI 316 con doppia camera isolata.
• Verificare sempre la depressione con i valori riportati in CARATTERISTICHE a pag. 22.
Si declina ogni responsabilità riguardo al cattivo funzionamento della stufa se questo è
imputabile all'utilizzo di una canna fumaria male dimensionata ed installata in modo tale
da non soddisfare i requisiti richiesti.
CARINA - DORA

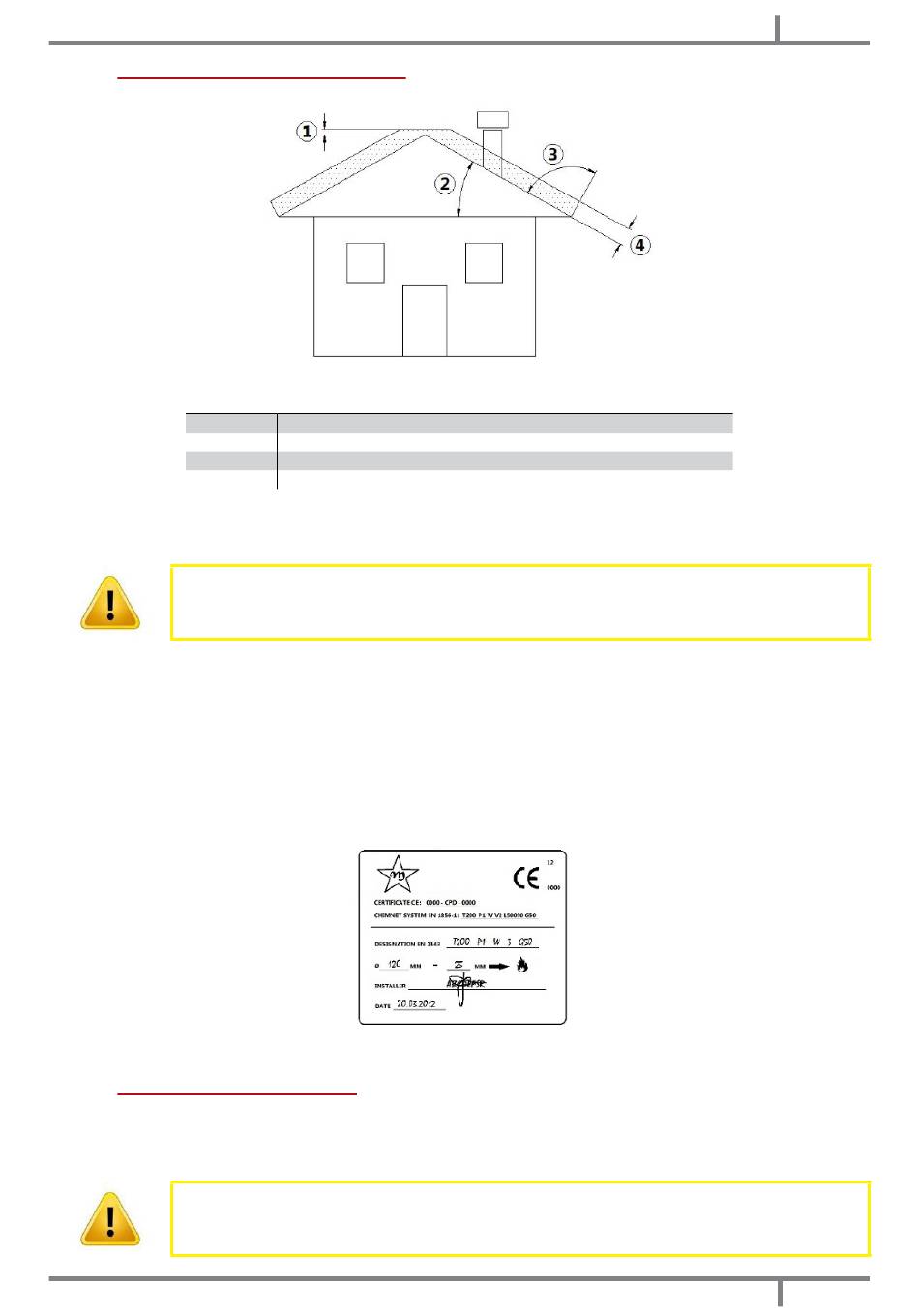

Fig. 3 - Tetto inclinato
Fig. 3 a pag. 7
1
Altezza sopra il colmo del tetto = 0,5 mt
2
Inclinazione tetto ≥ 10°
3
90°
4
Distanza misurata a 90° dalla superficie del tetto = 1,3 mt
