ESEMPI DI INSTALLAZIONE CORRETTA

• Installazione canna fumaria Ø150 mm con foratura per il passaggio del tubo maggiorata.
• Canna fumaria vecchia, intubata minimo Ø150 mm con la realizzazione di uno sportello esterno per
permettere la pulizia del camino.
CARINA - DORA

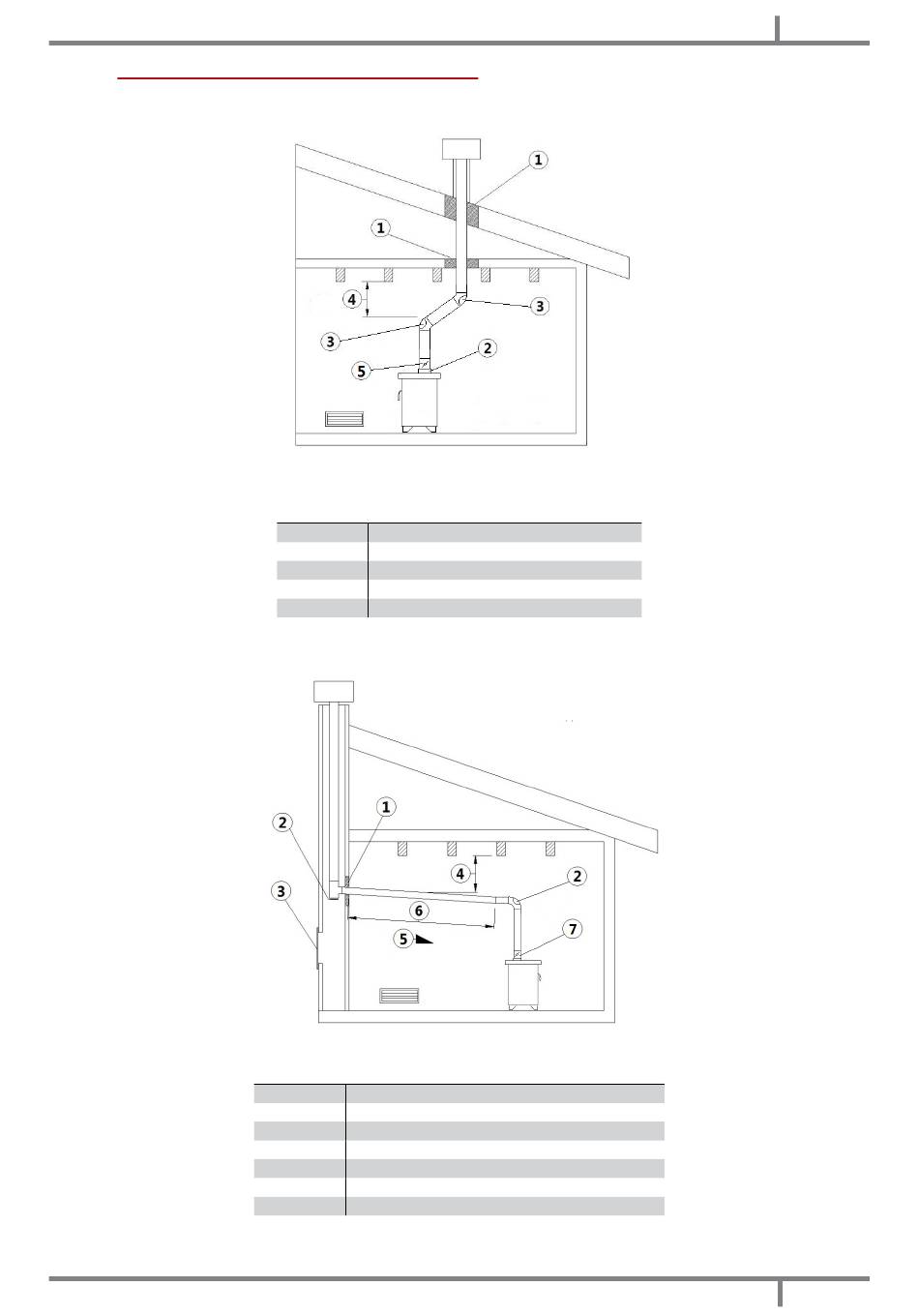

Fig. 9 - Esempio 1
LEGENDA Fig. 9 a pag. 11
1
Isolante
2 Tronchetto di scarico
3
Tappo d'ispezione
4
Distanza minima di sicurezza = 0,5 mt
5
Damper
Fig. 10 - Esempio 2
LEGENDA Fig. 10 a pag. 11
1 Isolante
2
Tappo d'ispezione
3
Portina d'ispezione caminetto
4
Distanza minima di sicurezza = 0,5 mt
5
Inclinazione ≥ 3°
6
Tratto orizzontale ≤ 1 mt
7
Damper
