1 vis (4)

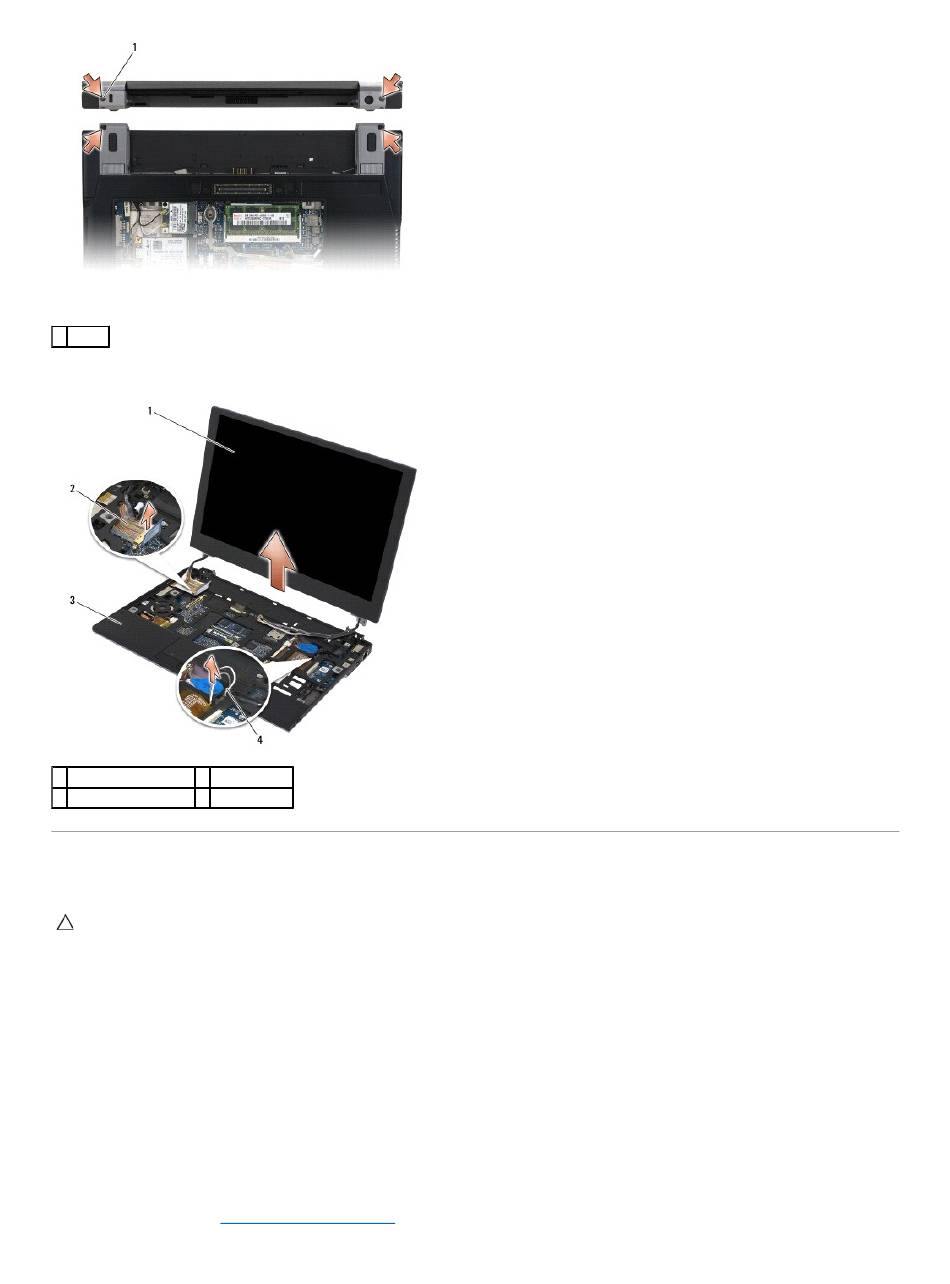

11. Ouvrez l'écran à 90 degrés, puis soulevez l'assemblage de l'écran pour le détacher de l'assemblage du socle.
1 assemblage de l'écran 2 câble d'écran
3 assemblage du socle
4 câbles sans fil
 Réinstallation de l'assemblage de l'écran

PRÉCAUTION : Avant toute intervention à l'intérieur de votre ordinateur, lisez les consignes de sécurité qui l'accompagnent. Pour des
informations supplémentaires sur les consignes de sécurité, voir la page de conformité aux réglementations sur le site www.dell.com, à
l'adresse www.dell.com/regulatory_compliance.

1. Alignez les charnières de l'écran sur les trous du socle de l'ordinateur, puis insérez-les pour mettre l'écran en place.

2. Faites passer le câble d'écran sous chacune des languettes du canal de passage, puis branchez-le sur le connecteur correspondant de la carte système.

3. Faites passer les câbles sans fil (WLAN et WWAN) et les câbles de la carte du commutateur radio (s'il y a lieu) sous chacune des languettes du canal de
passage et sous le câble ruban de la carte du panneau d'ES droit.

4. Fermez l'écran et retournez l'ordinateur.

5. Réinstallez les quatre vis M2,5 x 5 mm pour fixer l'assemblage de l'écran

6. En fonction des cartes installées sur votre ordinateur, branchez les câbles d'antenne sur leurs cartes respectives :
Pour la carte WWAN, voir Réinstallation d'une carte WWAN.
