Caméra
Guide de maintenance de Dell™ Latitude™ E4200
Retrait de la caméra
Réinstallation de la caméra
PRÉCAUTION : Avant toute intervention à l'intérieur de votre ordinateur, lisez les consignes de sécurité qui l'accompagnent. Pour des
informations supplémentaires sur les consignes de sécurité, voir la page de conformité aux réglementations sur le site www.dell.com, à
l'adresse www.dell.com/regulatory_compliance.
AVIS : Pour éviter tout risque de décharge électrostatique, vous devez vous mettre à terre à l'aide d'un bracelet antistatique ou toucher
régulièrement une surface métallique non peinte (par exemple, le panneau arrière de l'ordinateur) .
La caméra est déjà installée si vous l'avez commandée avec votre ordinateur.
Retrait de la caméra
1. Suivez les instructions de la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le clavier (voir Retrait du
3. Retirez l'assemblage de l'écran (voir Retrait de l'assemblage de l'écran).
4. Retirez le cadre de l'écran (voir Retrait du cadre de l'écran).
5. Retirez le panneau d'écran (voir Retrait du panneau d'écran).
6. Retirez les charnières de l'écran (voir Retrait des charnières de l'écran).

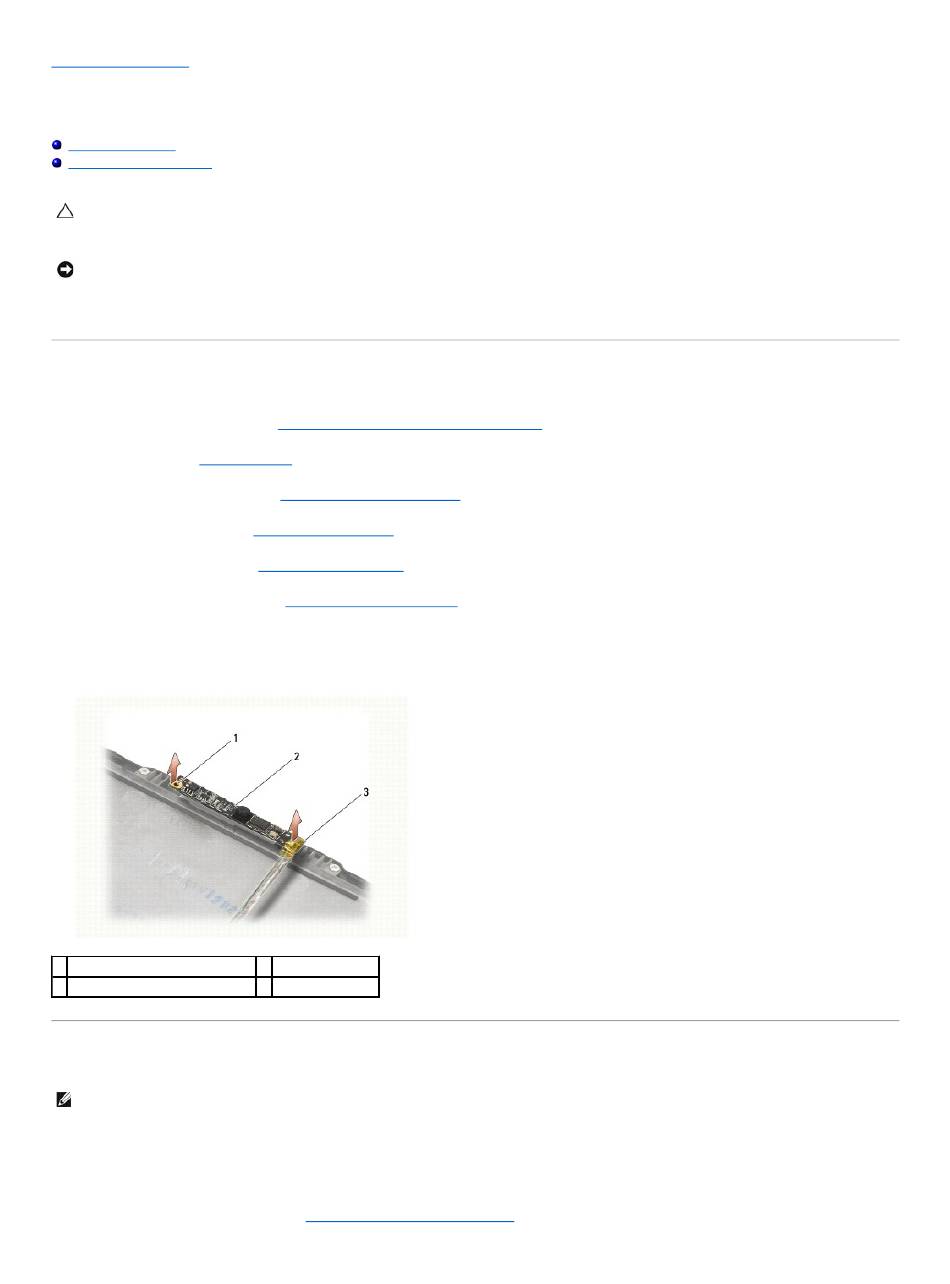

7. Soulevez la carte de la caméra pour l'extraire du capot arrière de l'écran.
8. Dégagez l'assemblage caméra/câble d'écran des charnières de l'écran.
1 ergot d'alignement (2)
3 assemblage caméra/câble d'écran
Réinstallation de la caméra
REMARQUE : Cette procédure suppose l'exécution préalable de la procédure de retrait.
1. Alignez la carte de la caméra sur les ergots d'alignement présents sur capot de l'écran.
2. Enfilez les câbles d'écran dans les charnières.
3. Réinstallez les charnières de l'écran (voir Réinstallation des charnières de l'écran).
clavier).
2 carte de la caméra
