2
Avant de débuter
A. Considérations techniques et conseils
d'installation
Les appareils au gaz à évacuation directe Heat & Glo
sont conçus pour fonctionner avec l'air de combustion
entièrement tiré de l'extérieur du bâtiment et avec les gaz
entièrement expulsés à l'extérieur. Aucune source d'air
extérieur supplémentaire n'est nécessaire.
L'installation DOIT être en conformité avec les codes
et
règlementations
locaux,
et nationaux. Consultez la société d'assurance, les
responsables de construction, d'incendie ou les autorités
compétentes pour les restrictions, l'inspection des
installations et les permis.
Avant de procéder à l'installation, considérez les éléments
suivants :
• Lieu d'installation de l'appareil.
• Configuration du système prévu pour l'évacuation des gaz.
• Exigences des conduites d'arrivée du gaz.
• Exigences du câblage électrique.
• Détails de la charpente et de la finition.
• Si vous désirez des accessoires optionnels tels qu'un
ventilateur, un commutateur mural ou une télécommande.
L'installation et l'entretien de cet appareil doivent être
effectués par des techniciens autorisés. Hearth & Home
Technologies recommande des professionnels formés dans
les usines de HTT ou certifiés NFI.
Les installations, réglages, modifications, entretiens ou
maintenances inadéquats peuvent provoquer des blessures
et des dommages matériels. Pour obtenir une assistance ou
des renseignements supplémentaires, consulter un technicien
ou fournisseur de service qualifié ou votre détaillant.
6
régionaux,
provinciaux
Heat & Glo • ST-36TR-IFT, PIER-36TR-IFT Manuel d'installation • 2482-980CFR • 6/18
B. Directives de bonne foi pour installation
murale/téléviseur
OUVERTURE
DU FOYER

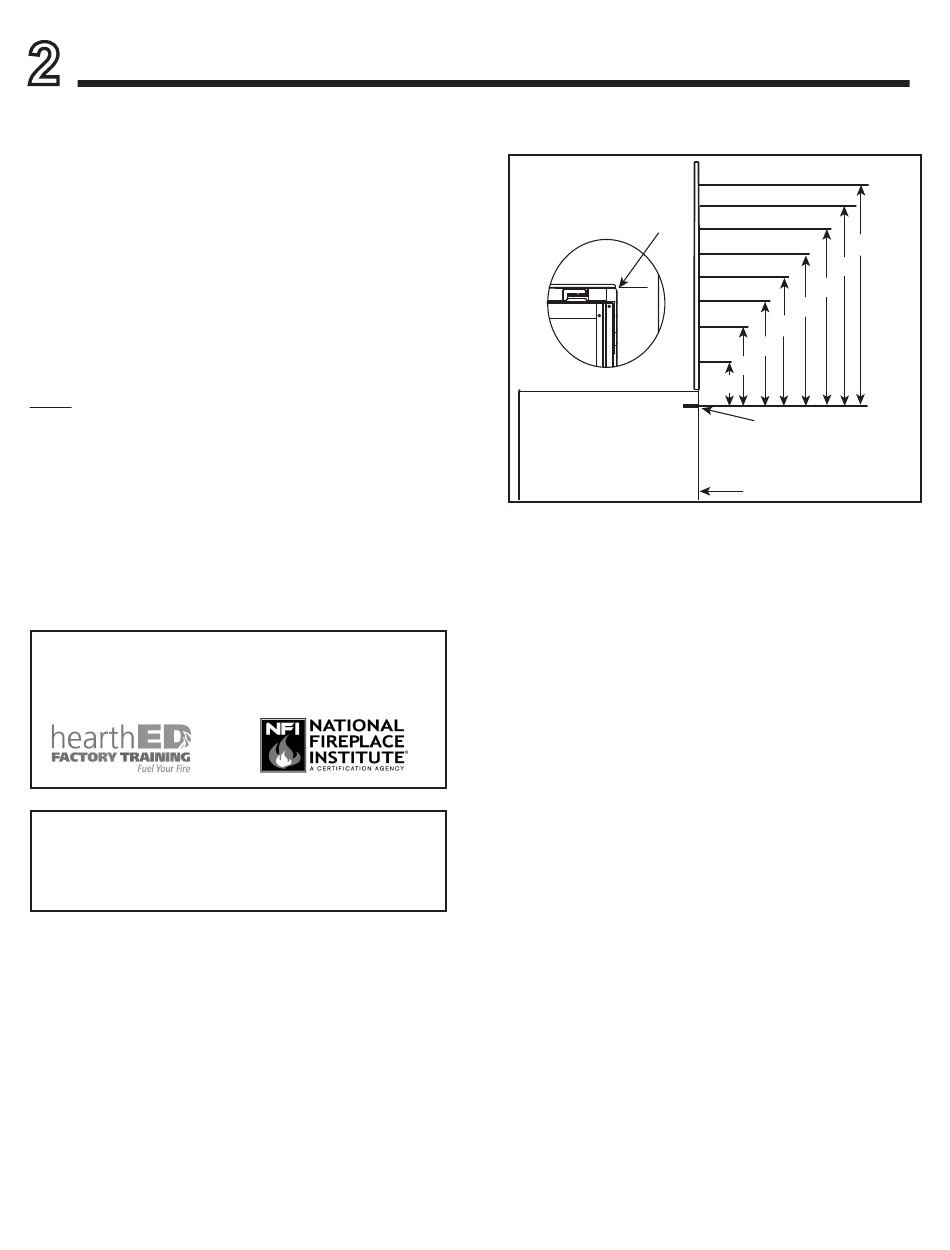

Figure 2.1 Températures de la surface du mur au-dessus de l'appareil
AVIS : Les températures indiquées ci-dessus sont prises
avec une sonde de température, comme il est prescrit par
la norme de test utilisée dans la certification de l'appareil.
Les températures des murs ou manteaux de foyer mesurées
avec un thermomètre infrarouge peuvent produire des
températures plus élevées jusqu'à 30 degrés ou plus
selon les réglages du thermomètre et les caractéristiques
du matériau utilisé.
C. Outils et fournitures nécessaires
Avant de commencer l'installation, s'assurer que les outils
et fournitures suivants sont disponibles.
Ruban à mesurer
Pinces multiprise
Tournevis à tête cruciforme Manomètre
Gants
Voltmètre
Un fil à plomb
Niveau
Peinture noire à haute température (à un degré
minimum d'exposition continue de 537 °C (1000 °F)
Un tournevis à tête plate
Solution non corrosive pour le contrôle des fuites
Des vis autotaraudeuses de 1/2 – 3/4 po de long, nº 6 ou 8.
Matériel de calfeutrage (à un degré minimum
d'exposition continue de 150 °C (300 °F)
Une prise femelle de 1/4 po (pour le ventilateur en option).
AU PLAFOND
32 °C (90° F)
32 °C (90° F)
35 °C (95 °F)
1,2 m
35 °C (95 °F)
(48 po)
1,1 m
38 °C (100 °F)
(42 po)
914 mm
(36 po)
43 °C (110 °F)
762 mm
(30 po)
49 °C (120 °F)
610 mm
(24 po)
457 mm
53 °C
(18 po)
(130 °F)
304 mm
(12 po)
152 mm
(6 po)
MESURES À PARTIR DU
BORD SUPÉRIEUR DE
L'OUVERTURE
FAÇADE DE L'APPAREIL
Matériaux de charpente
Marteau
Équerre de charpentier
Perceuse électrique et forets
(1/4 po)
Lunettes de protection
Scie alternative
