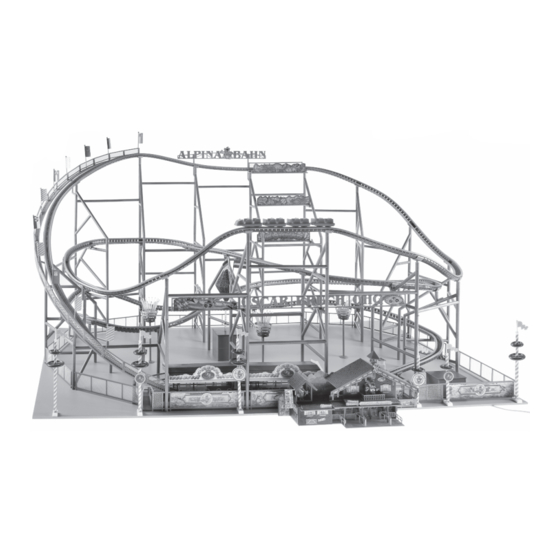

ACHTERBAHN »ALPINA-BAHN«
»ALPINA-BAHN« ROLLER COASTER
GRAND HUIT »ALPINA-BAHN«
ACHTBAAN »ALPINA-BAHN«
D
Vor Beginn des Bastelns sollten Sie sich mit den Spritzlingen und der Anleitung vertraut machen.
Sollte es einmal vorkommen, dass ein Teil im Bausatz fehlt, kreuzen Sie bitte das fehlende Teil in
der Anleitung an und schicken Sie diese bitte an Fa. Gebr. FALLER GmbH, Abt. Kundendienst,
kundendienst@faller.de, Kreuzstraße 9, 78148 Gütenbach. Sie erhalten dann umgehend Ersatz.
Es kann vorkommen, dass bei einem Bausatz Einzelteile übrig sind.
GB
Before beginning with the assembly please familiarize yourself with the parts and read the instructions carefully.
In case of missing parts please indicate these on the instructions leaflet with a circle and return
the leaflet to Gebr. FALLER GmbH, kundendienst@faller.de, Kreuzstraße 9, D-78148 Gütenbach, Germany.
You will receive the replacement by return.
It may happen in a kit that some parts are not required.
F
Avant de commencer le montage de votre maquette bien lire la notice et repérer les grappes.
Si une pièce manque dans une boîte, cochez la pièce correspondante sur la notice et renvoyez-la-nous à
Gebr. FALLER GmbH, kundendienst@faller.de, Kreuzstraße 9, D-78148 Gütenbach (R.F.A.).
Nous vous ferons parvenir la pièce par retour.
Dans certains kits, il est possible que certaines pièces ne soient pas utilisées.
NL
Vóór het bouwen zou men de gietstukken en de handleiding moeten bestuderen.
Indien onverhoopt een onderdeel aan het bouwpakket ontbreekt, gelieve men het ontbrekende deel
in de handleiding aan te kruisen en deze te zenden aan Gebr. FALLER GmbH, kundendienst@faller.de,
Kreuzstraße 9, D-78148 Gütenbach. U ontvangt dan omgaand en gratis het ontbrekende onderdeel.
Het kan voorkomen dat u bij bepaalde bouwdozen onderdelen overhoudt.
Für den Zusammenbau des Modells empfehlen wir folgende FALLER-Artikel (sind nicht im Bausatz enthalten):
For the assembly of the kit we recommend following FALLER products (not included in the kit):
Pour l'assemblage du modèle, nous vous recommandons les articles FALLER suivants (non inclus dans le kit):
Om dit model te bouwen adviseren wij de volgende FALLER producten (maken geen deel uit van deze bouwset):
Art. Nr. 170490
FALLER SUPER-EXPERT
Dieser Klebstoff für den Profi reagiert schneller,
klebt schneller und dauerhafter.
Mit Spezialkanüle und Kanülenschutzkappe.
This adhesive for pros reacts quicker, adheres quicker
and more permanently. With a special needle applicator
and protective cap for the needle.
Cette colle pour professionnels réagit rapidement,
colle plus rapidement et de manière plus durable.
Avec canule spéciale et capuchon de canule.
Deze lijm voor de professional reagert sneller, lijmt
sneller en duurzamer. met speciaaltuit en tuitkapje.
Inhalt
Spritzlinge
1
3 x
Contents
Sprues
2
2 x
Contenu
Moulages
3
1 x
Inhoud
Gietstukken
4
2 x
Art. Nr. 170688
SPEZIAL-SEITENSCHNEIDER
zum gratfreien Abtrennen von feinsten
Spritzteilen. Nur für Polystyrol geeignet.
Special side cutter for cutting off ultra-fine
moulded parts without burrs.
Only suitable for polystyrene.
Pince coupante spéciale pour couper sans bavure
les pièces miniatures moulées par injection.
Convient uniquement au polystyrène.
Speciale zijkniptang voor het braamloos
afknippen van de fijnste gietstukdelen.
Alleen geschikt voor polystyrol.
5
1 x
9
4 x
13
1 x
17
1 x
6
3 x
10
1 x
14
2 x
18
1 x
7
1 x
11
1 x
15
4 x
18 A 1 x
8
2 x
12
1 x
16
1 x
18 B 1 x
18 C 2 x
20 A 1 x
19 A 1 x
20 B 1 x
19 B 1 x
20 C I 1 x
19 C 1 x
20 C II
1 x
D
Für die Montage benötigen Sie Plastik-Klebstoff,
Sekundenkleber und einen Öler.
Wir empfelen:
FALLER-Klebstoff SUPER-EXPERT (170490)
FALLER-Sekundenkleber EXPERT-RAPID (170500)
FALLER-Spezial-Schmiermittel (170488)
FALLER-Spezial-Seitenschneider (170688)
FALLER-Bastelmesser (170687)
GB
For mounting you need plastic cement,
split-second modelling cement and an oiler.
Our recommendation:
FALLER cement SUPER-EXPERT (170490)
FALLER split-second modelling cement EXPERT-RAPID (170500)
FALLER special lubricant (170488)
FALLER special side cutter (170688)
FALLER modeller's knife (170687)
F
Pour le montage, utiliser de la colle plastique,
de la coller rapide et un huileur.
Nous vous recommandons les produits suivants:
Colle FALLER SUPER-EXPERT (170490)
Colle rapide FALLER-RAPID (170500)
Lubrifiant spéciale FALLER (170488)
Pince coupante diagonale spéciale FALLER (170688)
Couteau de bricolage FALLER (170687)
NL
Voor de montage heeft u plasticlijm,
secondenlijm en olie nodig.
Wij adviseren:
FALLER-plasticlijm SUPER-EXPERT (170490)
FALLER-secondenlijm EXPERT-RAPID (170500)
FALLER-speciaal smeermiddel (170488)
FALLER-speciaal zijkniptang (170688)
FALLER-knutselmes (170687)
Art. Nr. 140410
Sa. Nr. 140 410 1
