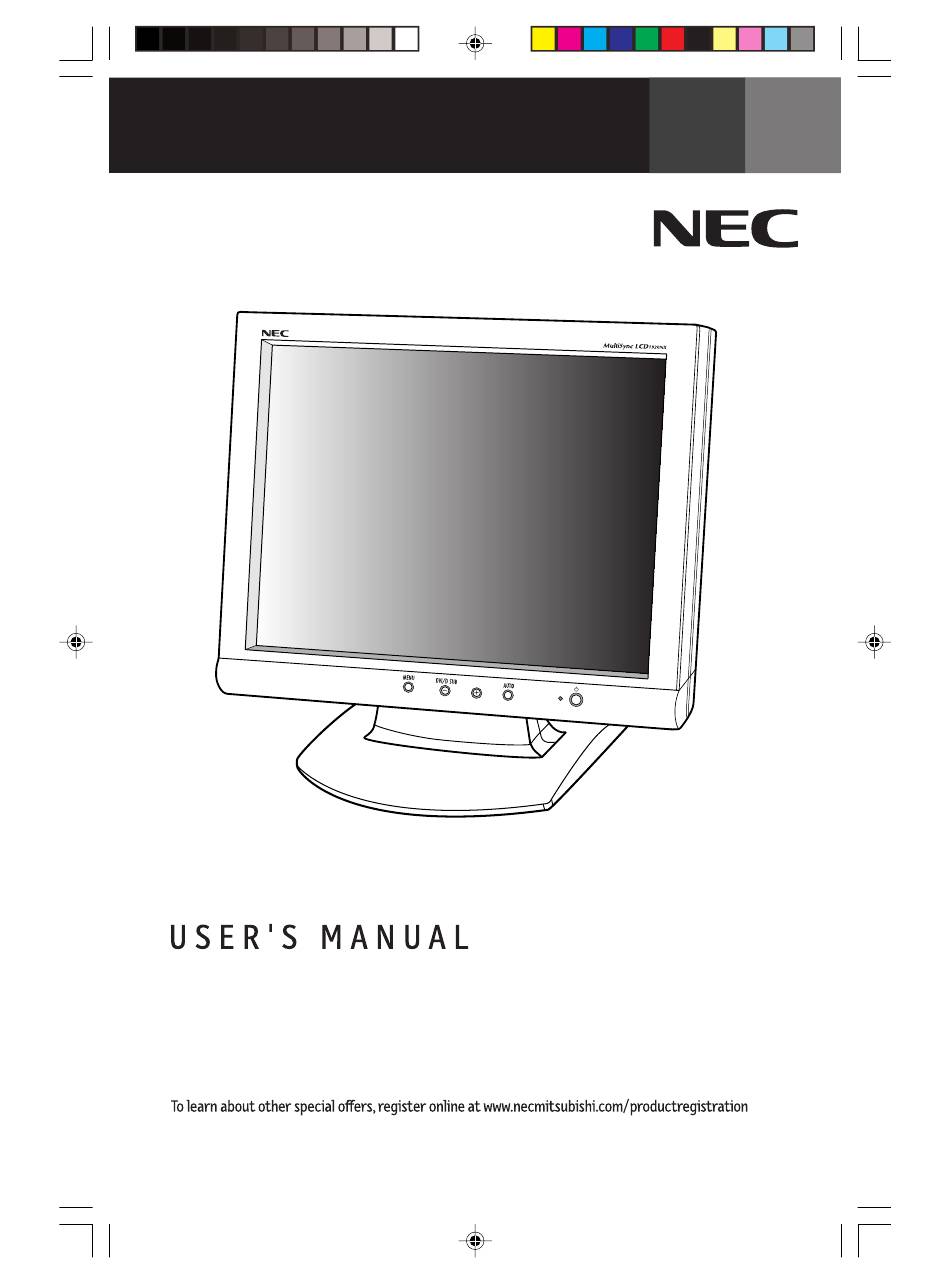

- Page 1 MultiSync ® LCD1920NX...
-
Page 2: Table Des Matières
Index Warning ........................1 Getting Started ..................... 2 Adjusting the Monitor ..................3 Quick Installation ....................4 Operations ......................6 OSD Main Menu .......................7 Recommended Use ....................10 Specifications ....................... 12 Features ......................... 13 Troubleshooting ....................14 References ......................15 Limited Warranty .................... -
Page 3: Warning
C22.2 No. 950. CAN/CSA FCC Information 1. Use the attached specified cables with the MultiSync LCD1920NX (L19GC061) color monitor so as not to interfere with radio and television reception. (1) Please use the supplied power cord or equivalent to ensure FCC compliance. -
Page 4: Getting Started
Getting Started Congratulations on your purchase of this LCD Monitor. Please read this section carefully to get an instant understanding of this product and its correct operations. Important! Please keep the original carton and all packing materials for future shipping needs. Package Contents Your LCD Monitor package includes the following items: •... -
Page 5: Adjusting The Monitor
Adjusting the Monitor Press down on the stand and gently adjust the monitor to a suitable viewing angle (see Figure below). Please note that this monitor can only be tilted forward to 5 degrees, backward to 20 degrees, and swiveled 90 degrees left/right. To prevent damage to the monitor, do not press the screen over its tolerant angles. -
Page 6: Quick Installation
Quick Installation • Make sure the computer is turned off. • Attach the female end of the power cord (Indication E) to the AC adapter (Indication D), then plug the AC adapter connector to the power “DC-IN (Indication A)” jack of the LCD monitor. •... - Page 7 Quick Installation –continued Remove Monitor Stand for Mounting Non-abrasive surface To prepare the monitor for alternate mounting purposes: 1. Disconnect all cables. 2. Place monitor face down on a non-abrasive surface (Figure R.1). 3. Remove the 4 screws connecting the monitor to the stand and lift off the stand assembly (Figure R.1).
-
Page 8: Operations
Operations To turn the monitor on or off, push the power button (Indication E) on the front of the monitor. When the power light (Indication F) turns green, the LCD is ready to use. Function Keys A. MENU 1. Press this button to turn on the OSD (On Screen Display) main menu. -
Page 9: Osd Main Menu
OSD Main Menu For screen adjustments, press the [MENU] button to display the OSD (On-Screen Display) Main Menu shown below. Press the [+] or [–] button to scroll up or down the menu to your required options. Please note that the OSD will automatically turn off in 30 seconds without any manipulation or by simply pressing the [MENU] button for 2 seconds. - Page 10 OSD Main Menu –continued LCD ADJUST Sub-Menu (Analog input only): Under the Main Menu, select LCD ADJUST using the [+] or [–] button, then press [MENU] button to enter LCD ADJUST Sub-Menu. PC/MAC: Switching between PC at 800X600 resolution and MAC at 832X624 resolution, using [+] or [–] button.
- Page 11 OSD Main Menu –continued MISC Sub-Menu Under the Main Menu, select MISC using the [+] or [–] button, then press [MENU] button to enter MISC Sub-Menu. RESOLUTION NOTIFIER: This optimal resolution is 1280 x 1024. If ON is selected, a message will appear on the screen after 30 seconds, notifying you that the resolution is not at 1280 x 1024.
-
Page 12: Recommended Use
Recommended Use Safety Precautions and Maintenance FOR OPTIMUM PERFORMANCE, PLEASE NOTE THE FOLLOWING WHEN SETTING UP AND USING THE MULTISYNC ® LCD COLOR MONITOR: • DO NOT OPEN THE MONITOR. There are no user serviceable parts inside and opening or removing covers may expose you to dangerous shock hazards or other risks. - Page 13 Do not use primary color blue on a dark background, as it is difficult to see and may produce eye fatigue to insufficient contrast For more detailed information on setting up a healthy work environment, call NEC at (800) 632-4662, NEC FastFacts ™...
-
Page 14: Specifications
Specifications Monitor MultiSync ® ™ 1920NX Specifications Monitor Size 19.0" (full 19.0" viewable diagonal area) Type TFT (Thin Film Transistor), Active Matrix Panel 0.294mm pixel pitch Color Filter RGB Vertical Stripe Glass surface Anti-Glare Maximum Left/right 85°/85° Viewing Angles Up/Down 85°/85°... -
Page 15: Features
Features Reduced Footprint: Provides the ideal solution for environments requiring superior image quality but with size and weight limitations. The monitor’s small footprint and low weight allow it to be moved or transported easily from one location to another. Control Systems: Allows you to adjust the colors on your screen and AccuColor ®... -
Page 16: Troubleshooting
”ghost” of that image remains, the monitor should be turned off for one hour to erase the image. NOTE: As with all personal display devices, NEC-Mitsubishi Electronics Display of America recommends using a screen saver at regular intervals whenever the screen is idle. -
Page 17: References
References • BBS (978) 742-8706 NEC-Mitsubishi Electronics Display of America Remote Bulletin Board System is an electronic service accessible with your system and a modem. Communica- tion parameters are: 300/1200/2400/9600/14.4k/28.8k/33.6k bps, no parity, 8-data bits, 1 stop bit • Customer Service/... -
Page 18: Limited Warranty
Product may vary. Therefore, suitability of a Product for a specific purpose or application must be determined by consumer and is not warranted by NMD-A. For the name of your nearest authorized NEC-Mitsubishi Electronics Display service facility, contact NEC-Mitsubishi Electronics Display of America at 1-800-632-4662. -
Page 19: Tco'95
TCO’95 MultiSync LCD1920NX (L19GC061) Black Model Congratulations! You have just purchased a TCO’95 approved and labeled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also, to the further development of environmentally adapted electronics products. -
Page 20: Tco'99
TCO’95 –continued reproductive damage in fisheating birds and mammals, due to the bio-accumulative* processes. Flame retardants have been found in human blood and researchers fear that disturbances in foetus development may occur. TCO’95 demand requires that plastic components weighing more than 25 grams must not contain organically bound chlorine and bromine. -
Page 21: Environmental Requirements
TCO’99 MultiSync LCD1920NX (L19GC061) White Model Congratulations! You have just purchased a TCO’99 approved and labeled product! Your choice has provided you with a product devel- oped for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products. - Page 22 TCO’99 –continued accumulative* processes. Flame retardants have been found in human blood and researchers fear that disturbances in foetus development may occur. TCO’99 demand requires that plastic components weighing more than 25 grams must not contain flame retardants with organically bound chlorine and bromine. Flame retardants are allowed in the printed circuit boards since no substitutes are available.
-
Page 23: Declaration Of The Manufacturer
LCD1920NX (L19GC061) is in compliance with Council Directive 73/23/EEC: – EN 60950 Council Directive 89/336/EEC: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024 and marked with NEC-Mitsubishi Electric Visual Systems Corporation 4-13-23, Shibaura, Minato-Ku Tokyo 108-0023, Japan... -
Page 24: Avertissement
CAN/CSA C22.2 No. 950. Informations FCC 1. Utiliser les câbles spécifiés fournis avec les moniteur couleur MultiSync LCD1920NX (L19GC061) afin de ne pas provoquer d'interférences avec la réception radio et télévision. (1) Prière d'utiliser le câble d'alimentation fourni ou équivalent pour assurer la conformité FCC. -
Page 25: Pour Vous Aider À Démarrer
Pour vous aider à démarrer Nous vous félicitions d’avoir acheté ce moniteur LCD. Veuillez lire consciencieusement cette section pour comprendre ce produit et son fonctionnement en un clin d’œil. Important! Veuillez conserver la boîte et le matériel d’emballage d’origine pour des expéditions ultérieures. -
Page 26: Régler Le Moniteur
Régler le moniteur Appuyez sur le support et réglez délicatement le moniteur sur un angle de visionnement adapté (voir la figure ci-dessous). Veuillez noter que ce moniteur peut être incliné de 5 degrés vers l’avant, de 20 degrés vers l’arrière et pivoter de 90 degrés de gauche à... -
Page 27: Installation Rapide
Installation rapide • Assurez-vous que l’ordinateur est éteint. • Fixez l’extrémité femelle du cordon d’alimentation (indication E) à l’adaptateur AC (Indication D), puis branchez le connecteur de l’adaptateur AC à la prise d’alimentation « DC-IN (indication A) » du moniteur LCD. •... -
Page 28: Enlever Le Support Du Moniteur Pour Le Montage
Installation rapide (suite) Enlever le support du moniteur pour le montage Non-abrasive surface Pour préparer le moniteur à différents types de montage : 1. Déconnectez tous les câbles. 2. Placez le moniteur la face vers le bas sur une surface non abrasive (Figure R.1). 3. -
Page 29: Fonctionnement
Fonctionnement Pour allumer ou éteindre le moniteur, poussez le bouton de mise en marche (indication E) à l’avant du moniteur. Lorsque le voyant d’alimentation (indication F) s’allume en vert, l’ACL est prêt à l’utilisation. Touches de fonction A. MENU Appuyez sur ce bouton pour mettre en marche le menu principal OSD (Affichage à... -
Page 30: Menu Principal Osd
Menu principal OSD Pour effectuer des réglages à l’écran, appuyez sur le bouton [MENU] pour afficher le menu principal OSD (Affichage à l’écran) illustré ci-dessous. Appuyez sur le bouton [+] ou [–] pour faire défiler le menu vers le haut ou vers le bas jusqu’aux options désirées. Veuillez noter que l’OSD s’éteindra automatiquement en 30 secondes sans aucune manipulation ou en appuyant simplement 2 secondes sur le bouton [MENU]. - Page 31 Menu principal OSD (suite) TAILLE H (H SIZE): Régler la largeur de l’image de l’écran. Sélectionnez TAILLE-H à l’aide du bouton [+] ou [–], puis appuyez sur le bouton [MENU] pouractiver la fonction. Appuyez sur le bouton [+] pour augmenter la largeur de l’image à...
- Page 32 Menu principal OSD (suite) POS. OSD-H (H-OSD POSITION): Déplace la position OSD à l’écran vers la droite ou la gauche. Sélectionnez POSITION H-OSD à l’aide du bouton [+] ou [–], puis appuyez sur le bouton [MENU] pour activer la fonction. Appuyez sur ce bouton [+] pour déplacer la position OSD vers la droite, sur le bouton [–] pour la déplacer vers la gauche.
-
Page 33: Usage Recommandé
Usage recommandé Consignes de sécurité et d’entretien POUR UN FONCTIONNEMENT OPTIMAL, PRIÈRE DE NOTER CE QUI SUIT POUR LE RÉGLAGE ET L'UTILISATION DU MONITEUR COULEUR MULTISYNC ® LCD : • NE PAS OUVRIR LE MONITEUR. Aucune pièce intérieure ne nécessite l'intervention de l'utilisateur, et l'ouverture ou la dépose des couvercles peut entraîner des risques de décharges électriques dangereuses ou d'autres risques. - Page 34 Pour des informations plus détaillées sur l'établissement d'un environnement de travail sain, appeler NEC au (800) 632-4662, demander le service d’information par télécopieur NEC FastFacts au (800) 366-0476 et demander le document n 900108 ou écrire à...
-
Page 35: Caractéristiques
Caractéristiques Caractéristiques Moniteur MultiSync ® du moniteur ™ 1920NX Taille 19,0 po (complète zone diagonale visible de 19,0 po) Type TFT (Transistor en couches minces), Affichage à matrice active espacement de pixel 0,294 mm Filtre coloré Bande verticale RGB Surface de l’écran anti-reflets Angles de Gauche/droite... -
Page 36: Fonctions
Fonctions Encombrement réduit : Constitue la solution idéale pour les environnements qui nécessitent une image de haute qualité et un encombrement et un poids limités. L’encombrement réduit et le faible poids du moniteur permettent de le déplacer ou de le transporter rapidement d’un point à... -
Page 37: Dépannage
«fantôme» de cette image, il faut mettre le moniteur hors tension pendant une heure pour effacer l’image. NOTA : Tout comme dans le cas des écrans personnels, NEC-Mitsubishi Electronics Display recommande l’utilisation d’un économiseur d’énergie à... -
Page 38: Références
Références • BBS (978) 742-8706 Le système de babillard électronique NEC-Mitsubishi Electronics Display of America, Inc. est un service électronique accessible avec votre système et un modem. Les paramètres de communication sont : 300/1200/2400/9600/ 14,4 k/28,8 k/33,6 k bps, pas de parité, 8 bits de données, 1 bit d'arrêt •... -
Page 39: Garantie Limitée
à l ’autre. Par conséquent, l’adéquation d’un produit à un besoin ou une application spécifique doit être déterminée par le consommateur et n’est pas garantie par NMD-A. Pour connaître le nom du centre de service technique agréé NEC-Mitsubishi Electronics Display le plus proche, appeler NEC-Mitsubishi Electronics Display of America au 1-800-632-4662. -
Page 40: Tco'95
TCO’95 (C’est une traduction de portion Anglaise de TCO’95.) MultiSync LCD1920NX (L19GC061) Pour Noir la Modéle Félicitations! Vous avez acheté un produit qui répond à la directive TCO’95. En choisissant ce produit conçu pour une utilisation professionnelle, vous contribuez aussi à la réduction des effets nuisibles sur l’environnement et aussi au développement continu de produits électroniques respectueux de... - Page 41 TCO’95 (suite) de substances ignifuges. Ces dernières s’apparentent à un autre groupe de toxines environnementales, les PCB, qui sont suspectés de provoquer les mêmes effets néfastes, dont la modification de la reproduction chez les oiseaux piscivores et les mammifères, attribuable aux processus biocumulatifs*.
- Page 42 TCO’99 (C’est une traduction de portion Anglaise de TCO’99.) MultiSync LCD1920NX (L19GC061) Pour Blanche la Modéle Félicitations! Vous avez acheté un produit qui répond à la directive TCO’99. En choisissant ce produit conçu pour une utilisation professionnelle, vous contribuez aussi à la réduction des effets nuisibles sur l’environnement et aussi au développement continu de produits électroniques respectueux de...
-
Page 43: Tco'99
TCO’99 (suite) 25 grammes ne contiennent pas de retardateurs de flame contenant du chlore ou du brome organiquement liés. Les retardateurs de flame sont autorisés dans les cartes à circuits imprimés étant donné qu’aucun substitut n’est encore disponible. Plomb** Le plomb peut être présent dans les tubes cathodiques, les écrans, les soudures et les condensateurs. Le plomb s’attaque au système nerveux et, à... -
Page 44: Déclaration Du Fabricant
73/23/EEC du Counseil: – EN 60950 la directive 89/336/EEC du Counseil: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024 et porte le sigle NEC-Mitsubishi Electric Visual Systems Corporation 4-13-23, Shibaura, Minato-Ku Tokyo 108-0023, Japan... - Page 45 Notes...
- Page 46 Notes...
-
Page 47: Déclaration De Conformité
à condition que ces droits n'ont pas été directement délivrés à d'autres. Les produits de NEC-Mitsubishi Electronics Display of America dont il est question dans ce document sont garantis conformément aux termes de la déclaration de garantie limitée accompagnant chaque produit. Cependant, les performances réelles de chaque produit dépendent de facteurs tels que la configuration du système, les données du client... -
Page 48: Declaration Of Conformity
NEC LCD Series PROPRIETARY NOTICE AND LIABILITY DISCLAIMER The information disclosed in this document, including all designs and related materials, is the valuable property of NEC- Mitsubishi Electronics Display of America and/or its licensors, as appropriate, reserve all patent, copyright and other proprietary rights to this document, including all design, manufacturing, reproduction, use and sales rights thereto, except to the extent said rights are expressly granted to others.
