Installation
Modification AR4201 à l´AR6201
2.11.2. Entrée microphone dynamique
La modification d'un appareil AR4201 avec le modèle AR6201 dans une installation de planeur
typique avec un microphone dynamique est présentée ci-dessous :

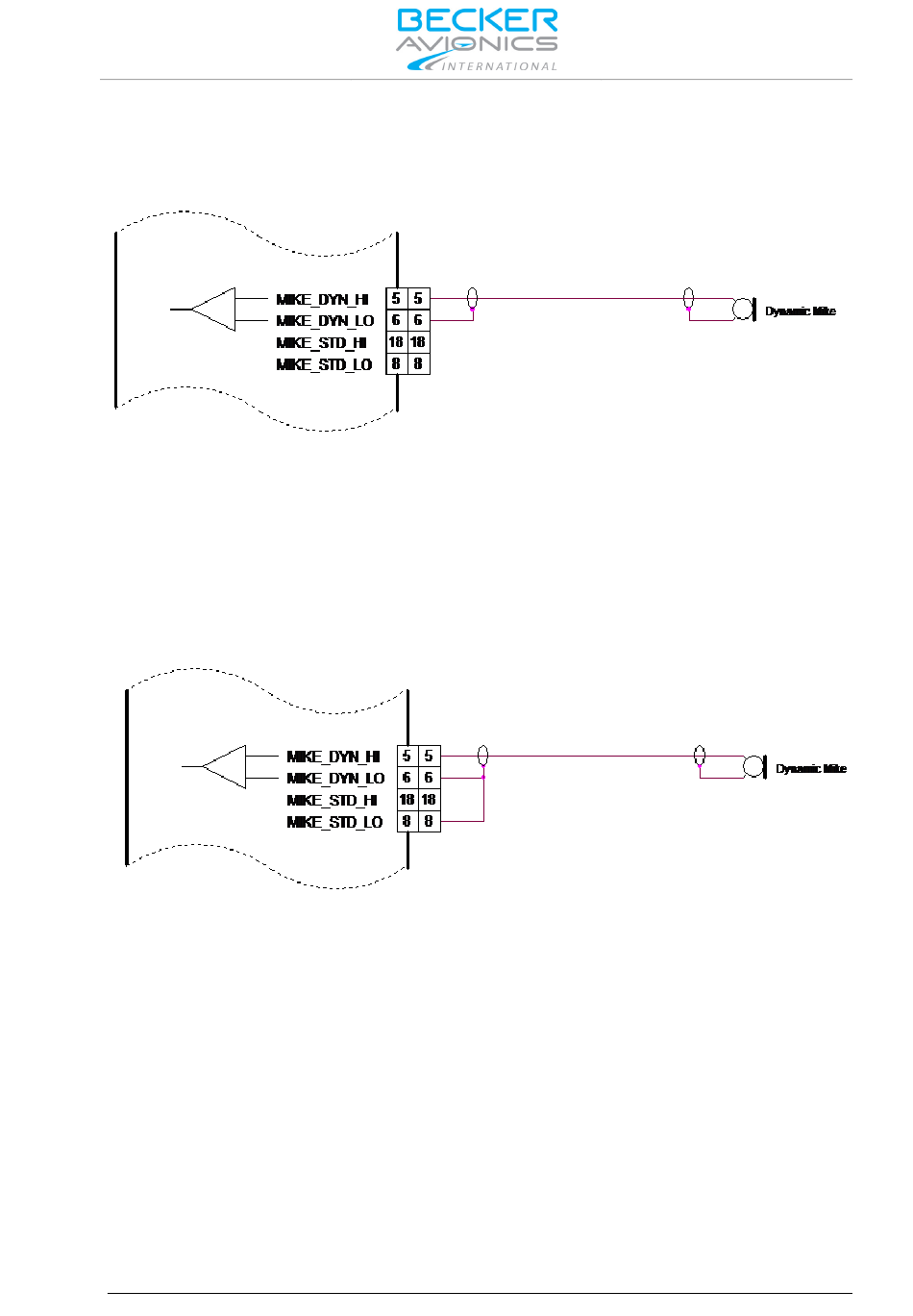

Illustration 2-31 : AR6201 avec interface de câblage pour AR4201
Connecter le blindage de câble à la broche P1-6, qui correspond à l'entrée côté bas pour un
microphone dynamique. Cette entrée étant équilibrée dans l'équipement AR6201, le blindage du câble
n'est plus connecté à la terre (alors qu'il l'était avec le modèle AR4201). Dans la plupart des cas, ce
n'est pas un problème.
Si une interférence avec le signal du microphone se produit, il est recommandé de procéder à la
modification suivante :
Connecter la broche P1-6 à la broche P1-8 (le blindage du câble est mis à la terre). Voir illustration.
Illustration 2-32 : Interface de câblage de microphone dynamique modifiée pour AR6201
2.11.3. Sonde de température
Le modèle AR6201 n'est pas dotée d'une entrée pour sonde de température. Retirer le câble de la
broche P1-8 et de la broche P1-20

2.11.4. Interface RS232

Le modèle AR6201 n'inclut pas d'interface RS232 pour le contrôle à distance. Retirer le câble de la
broche P1-9 et de la broche P1-22

2.11.5. AFCU/AGC/AFWB

Pas utilisé dans les installations d'avions, retirer les broches P1-15 et P1-16.
2.11.6. CPIN (si installé)
Aucune influence sur l'installation de modification ; veuillez retirer le capuchon de codage du trou pour
connecteur.
DV14307.05 Édition 05 Septembre 2016 Famille d'émetteurs-récepteurs VHF 620X 93
