2.3.3. Installation AR6203
Installer l'équipement AR6203 dans le tableau de bord de l'avion à la vue et à la portée du
•
pilote / de l'opérateur.
Pour l'installation du modèle AR6203, utiliser le kit de montage dédié MK6403-1.
•
Sécuriser le rack de montage dans l'avion en utilisant les 6 trous situés des deux côtés du
•
châssis.
Faire glisser l'appareil AR6203 dans le rack de montage jusqu'au bout, puis utiliser une
•
clé Allen (3/32") afin de serrer l'unité dans sa position finale.
21±0.2 (0.83 in ±0.008)
DV14307.05 Édition 05 Septembre 2016
170.1±0.8 (6.697 in ±0.031)
224.4±1.5 (8.83 in ±0.06)
CG

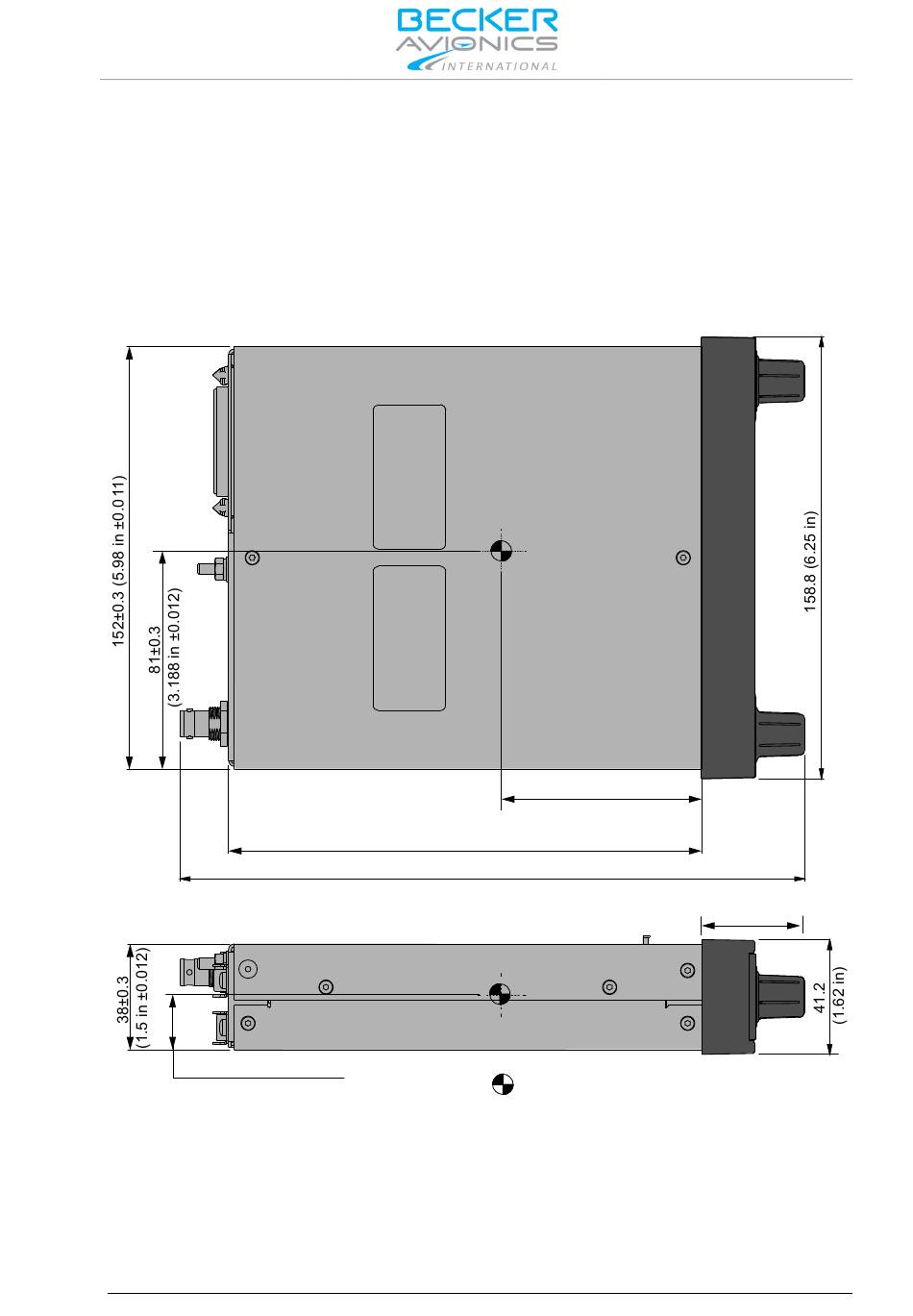

Illustration 2-6 : Vue du dessus, vue latérale AR6203
Famille d'émetteurs-récepteurs VHF 620X
CG
76±0.3
(2.99 in ±0.011)
CENTER OF GRAVITY
Installation
Installation mécanique
Dimensions mm (pouces)
36.7(1.45 in)
41
