Hologic Faxitron Path+ Manuel De L'utilisateur
  1. Manuels
  2. Marques
  3. Hologic Manuels
  4. Équipement de laboratoire
  5. Faxitron Path+
  6. Manuel de l'utilisateur
Hologic Faxitron Path+ Manuel De L'utilisateur

Hologic Faxitron Path+ Manuel De L'utilisateur

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
.

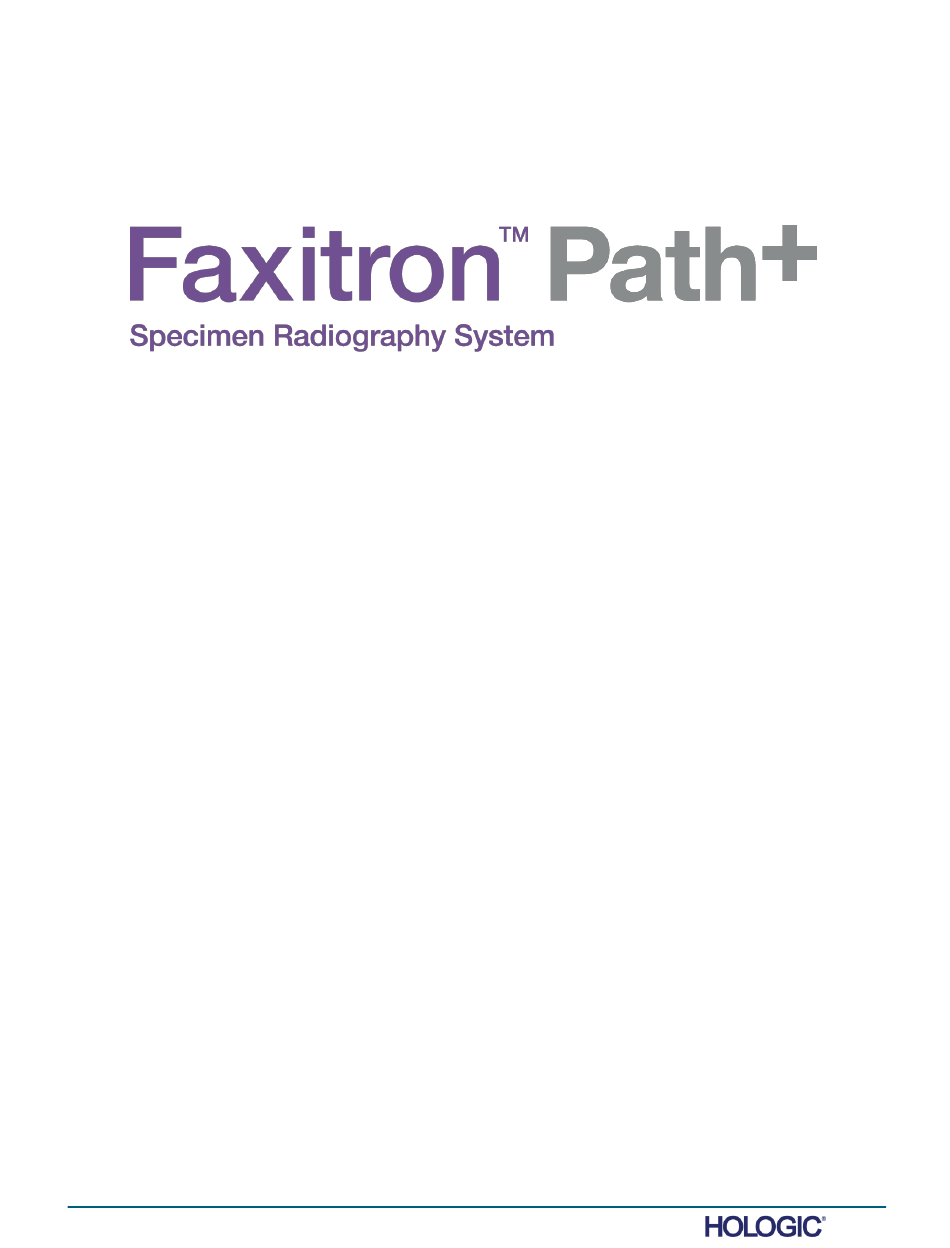

Manuel de l'utilisateur
®
par Hologic
Document n° : 5081-9545-900
Révision : 001
Publication : Août 2019
Faxitron Path+ était auparavant connu sous le nom de PathVisionXL
FAXITRON PATH+ MANUEL DE L'UTILISATEUR | HOLOGIC | RÉVISION 001
