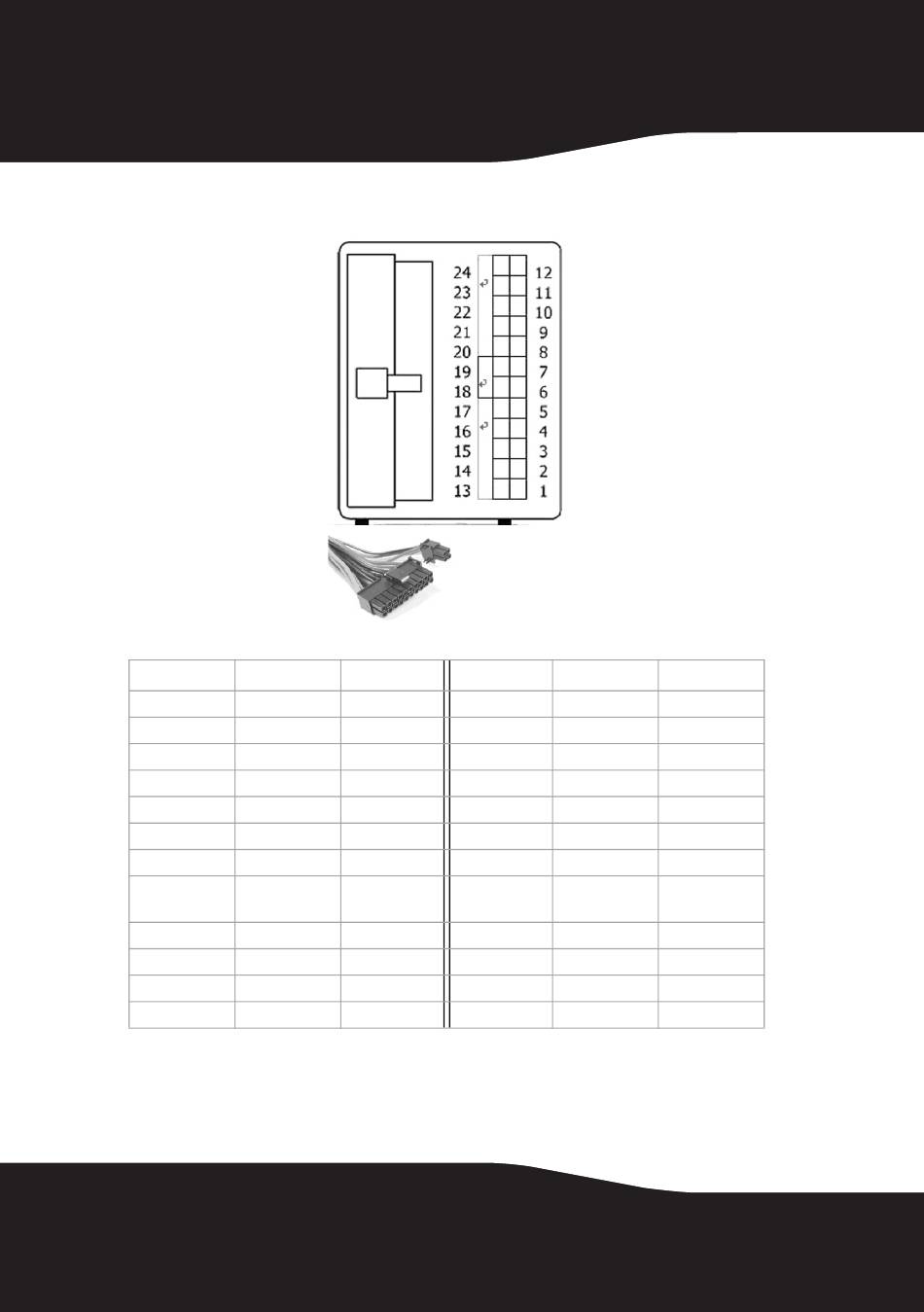

Conector de alimentación principal
Señal
+ 3.3 V
+ 3.3 V
COM
+ 5 V
COM
+ 5 V
COM
PWR ON
(Encendido)
+ 5 Vsb
+ 12 CC
+ 12 CC
+ 3.3 V
40
Color Terminal
Naranja 1
Naranja 2
Negro 3
Rojo 4
Negro 5
Rojo 6
Negro 7
Gris 8
Violeta 9
Amarillo 10
Amarillo 11
Naranja 12
Terminal Color
13 Naranja
14 Azul
15 Negro
16 Verde
17 Negro
18 Negro
19 Negro
20 N/C
21 Rojo
22 Rojo
23 Rojo
24 Negro
Señal
+ 3.3 V
- 12 V
COM
PS_ON#
COM
COM
COM
N/C
+ 5 V
+ 5 V
+ 5 V
COM
