Sony STR-SL50 Guide De Configuration Rapide

4-249-312-11(1)
FM Stereo
FM-AM Receiver
STR-SL50/SL40
Easy Setup Guide

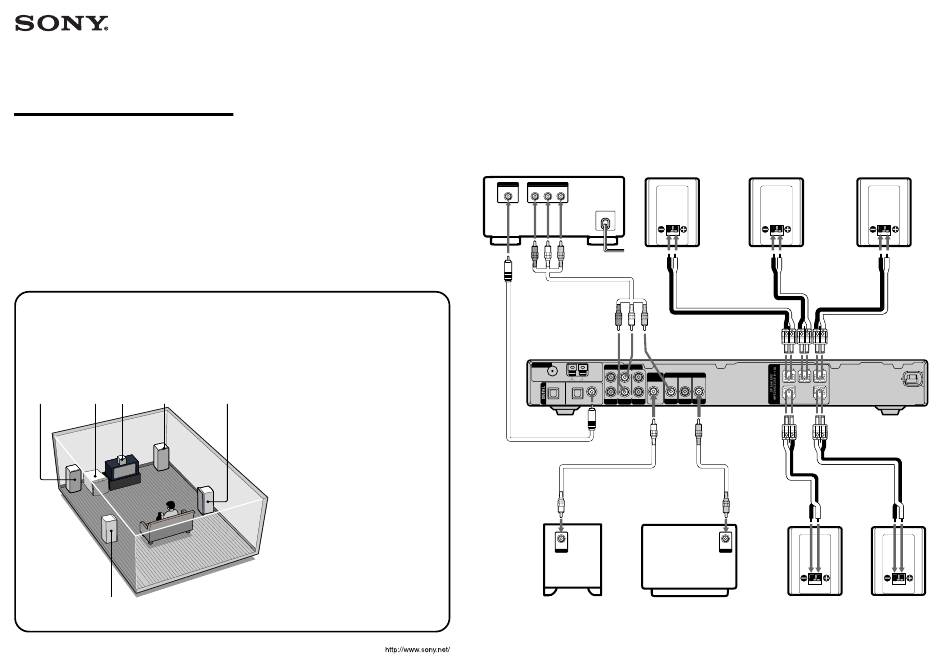

This Easy Setup Guide explains how to connect the DVD player, TV,
speakers, and active sub woofer so you can enjoy multi channel surround
sound from the DVD player. For details, refer to the operating instructions
supplied with the receiver.
Guide de configuration rapide
Ce guide de configuration rapide explique comment connecter le lecteur de
DVD, le téléviseur, les enceintes et le caisson de grave amplifié afin que vous
puissiez bénéficier d'un son surround à plusieurs canaux depuis le lecteur de
DVD. Pour plus de détails, reportez-vous au mode d'emploi fourni avec le
récepteur.
Example of the speaker system configuration
Exemple de configuration du système d'enceintes
Beispiel für die Konfiguration eines Lautsprechersystems
Ejemplo de configuración del sistema de altavoces
Voorbeeld van de configuratie van het luidsprekersysteem
Exempel på hur ett högtalarsystem kan utformas
C
A D B
E
Sony Corporation © 2003 Printed in Malaysia
Schnellkonfigurationsanleitung
In dieser Schnellkonfigurationsanleitung wird beschrieben, wie Sie den DVD-
Player, das Fernsehgerät, die Lautsprecher und den Aktivtiefsttonlautsprecher
so anschließen, dass Sie über den DVD-Player Mehrkanalraumklang
wiedergeben lassen können. Näheres dazu schlagen Sie bitte in der mit dem
Receiver gelieferten Bedienungsanleitung nach.
Guía de configuración rápida
Esta Guía de configuración rápida explica cómo conectar el reproductor de
DVD, el televisor, los altavoces y el altavoz potenciador de graves activo para
disfrutar del sonido envolvente de varios canales del reproductor de DVD.
Para obtener más información, consulte el manual de instrucciones
suministrado con el receptor.
A
Front speaker (L)
Haut-parleur frontal (L)
Vordere Lautsprecher (L)
Altavoz frontal (L)
Voorluidspreker (L)
Främre högtalare (L)
B
Front speaker (R)
Haut-parleur frontal (R)
Vordere Lautsprecher (R)
Altavoz frontal (R)
Voorluidspreker (R)
F
Främre högtalare (R)
C
Center speaker
Haut-parleur central
Mittlerer Lautsprecher
Altavoz central
Middenluidspreker
Mitthögtalare
D
Active sub woofer
Caisson de grave amplifié
Aktiv-Subwoofer
Altavoz de subgraves activo
Actieve lagetonen-luidspreker
Aktiv lågbashögtalare
E
Surround speaker (L)
Haut-parleur Surround (L)
Surround-Lautsprecher (L)
Altavoz periférico (L)
Akoestiekluidspreker (L)
Surroundhögtalare (L)
F
Surround speaker (R)
Haut-parleur Surround (R)
Surround-Lautsprecher (R)
Altavoz periférico (R)
Akoestiekluidspreker (R)
Surroundhögtalare (R)
Handleiding voor eenvoudige installatie
In deze handleiding voor eenvoudige installatie wordt informatie gegeven over
het aansluiten van de DVD-speler, de televisie, de luidsprekers en een actieve
subwoofer, zodat u kunt genieten van surround-sound via meerdere kanalen
vanaf de DVD-speler. Raadpleeg de gebruiksaanwijzing van de receiver voor
meer informatie.
B
DVD Player
Front speaker (R)
Lecteur DVD Haut-parleur frontal (R)
DVD-Player Vordere Lautsprecher (R)
Reproductor de DVD
Altavoz frontal (R)
DVD-speler Voorluidspreker (R)
DVD-spelare Främre högtalare (R)
DIGITAL OUT OUTPUT
COAXIAL R AUDIO L VIDEO
Audio/video cord
Cordon audio/vidéo
Audio/Videokabel
Cable conector de audio/vídeo
Audio/video-aansluitsnoer
Ljud/videokabel
ANTENNA
AUDIO
L L
FM
SUB
Ω
75
COAXIAL U WOOFER
AM
OPT IN OPT IN COAX IN IN IN IN
R R
DVD
TV/SAT TV/SAT DVD VIDEO OUT
Coaxial digital cord
Cordon numérique coaxial
Digitales Koaxialkabel
Cable digital coaxial
Monaural audio cord
Digitale coaxiaalkabel
Cordon audio monophonique
Koaxial digital kabel
Mono-Audiokabel
Cable de audio monoaural
Mono-audiosnoer
Enkanalig ljudkabel
AUDIO
INPUT
D
Active sub woofer
Caisson de grave amplifié
Aktiv-Subwoofer Monitor de televisión
Altavoz de subgraves activo TV of videomonitor
Actieve lagetonen-luidspreker
Aktiv lågbashögtalare
Enkel installtionshandledning
Den här enkla installationshandledningen visar hur du ansluter DVD-spelare,
TV, högtalare och aktiv subwoofer så att du får flerkanaltigt surroundljud från
DVD-spelaren. Mer information finns i bruksanvisningen som följer med
mottagaren.
C
Center speaker
Haut-parleur central
Mittlerer Lautsprecher
Altavoz central
Middenluidspreker
Mitthögtalare
Speaker cord
Cordons d'enceintes
Lautsprecherkabel
Cables de altavoces
Luidsprekersnoeren
Högtalarkablar
FRONT R CENTER FRONT L
VIDEO
IN IN OUT
DVD VIDEO MONITOR SURR R SURR L
Video cord Speaker cord
Cordon vidéo
Cordons d'enceintes
Videokabel
Lautsprecherkabel
Cable de video Cables de altavoces
Video-aansluitsnoer
Luidsprekersnoeren
Videokabel
Högtalarkablar
VIDEO
INPUT
F
TV monitor
Moniteur TV
Surround speaker (R)
TV-Monitor
Haut-parleur Surround (R)
Surround-Lautsprecher (R)
Altavoz periférico (R)
Tv-bildskärm
Akoestiekluidspreker (R)
Surroundhögtalare (R)
A
Front speaker (L)
Haut-parleur frontal (L)
Vordere Lautsprecher (L)
Altavoz frontal (L)
Voorluidspreker (L)
Främre högtalare (L)
E
Surround speaker (L)
Haut-parleur Surround (L)
Surround-Lautsprecher (L)
Altavoz periférico (L)
Akoestiekluidspreker (L)
Surroundhögtalare (L)
