Le transmetteur (OPT-TX51) et le récepteur (OPT- RX51) peuvent être fixés au mur en utilisant les supports plastiques spé-
cifiques.
Le transmetteur optique (OPT-TX51) doit être branché au réseau d'alimentation à 230VAC.
Le récepteur optique (OPT- RX51) doit être alimenté à distance par une des quatre entrées satellites (absorption maximum
du récepteur : 240mA @ 14V).
Après avoir branché tous les câbles sur le transmetteur et le récepteur, il est possible d'alimenter les deux dispositifs. La
LED d'allumage (1. LED D'ALLUMAGE) du transmetteur optique (OPT-TX51) s'allume (vert) lorsque le produit est alimenté
correctement.
La led d'alarme (ALARM LED) allumée (rouge) sur le transmetteur OPT-TX51, indique une puissance trop basse du laser ou
bien la sortie optique est complètement absente.
Il est conseillé de faire contrôler le produit par Fracarro Radioindustrie S.p.a.
La LED d'alarme (LED D'ALARME) allumée (rouge) sur le récepteur OPT -RX51, indique une puissance optique en entrée
basse. Il est conseillé de contrôler le niveau optique d'entrée.
La Figure 1 affiche un exemple d'installation du transmetteur et du récepteur optique. L'ordre d'insertion des polarisations
satellites entre le transmetteur (OPT-TX51) et le récepteur (OPT -RX51) est respecté et est indiqué sur les étiquettes des
dispositifs ; voir la Figure 1.
Le récepteur optique OPT-RX51 doit être alimenté depuis l'un des quatre connecteurs F de sortie des polarisations satellites.
Lorsqu'il est nécessaire de réamplifier le signal à la sortie de l' OPT- RX51, il est conseillé d'utiliser un amplificateur permet-
tant l'alimentation à distance. Voir la Figure 1. Prévoir éventuellement l'alimentation à distance du récepteur OPT- RX51 avec
un injecteur de tension (SPS1750) sur l'une des quatre lignes satellites (l'absorption maximum du récepteur OPT- RX51 est
de 240mA @ 14V)
LIEN FIBRE
OPTIQUE
S'il est nécessaire de transmettre d'autres signaux de données ou audio/vidéo, il est possible d'utiliser le canal auxiliaire de
mise à jour (6. AUX : LIEN OPTIQUE CANAL AUXILIAIRE sur le OPT-TX51, 3. AUX : LIEN OPTIQUE CANAL AUXILIAIRE sur le
OPT- RX51). Pour exploiter le canal auxiliaire, utiliser des transmetteurs/récepteurs optiques (externes) avec laser travaillant
dans la gamme 1260 ÷ 1500 nm. Pour obtenir un exemple voir la Figure 2.
Utilisations du canal auxiliaire :
1. transmission des programmes audio/vidéo additionnels en utilisant par exemple un KTX ou un SIG7600-HTX en trans-
mission et un KRX en réception ;
2. le canal AUX peut également être utilisé comme canal de retour. Par conséquent, pour envoyer un signal audio/vidéo ou
des données depuis un seul utilisateur à la station de tête ;
3. le canal AUX peut être utilisé pour implémenter un réseau Ethernet de type PON, où le transmetteur est un dispositif OLT
et les récepteurs des dispositifs ONT. Dans ce cas, un réseau Ethernet de données point-multipoint est réalisé.
3. INSTALLATION DU PRODUIT
4. INSTRUCTIONS POUR L'UTILISATION

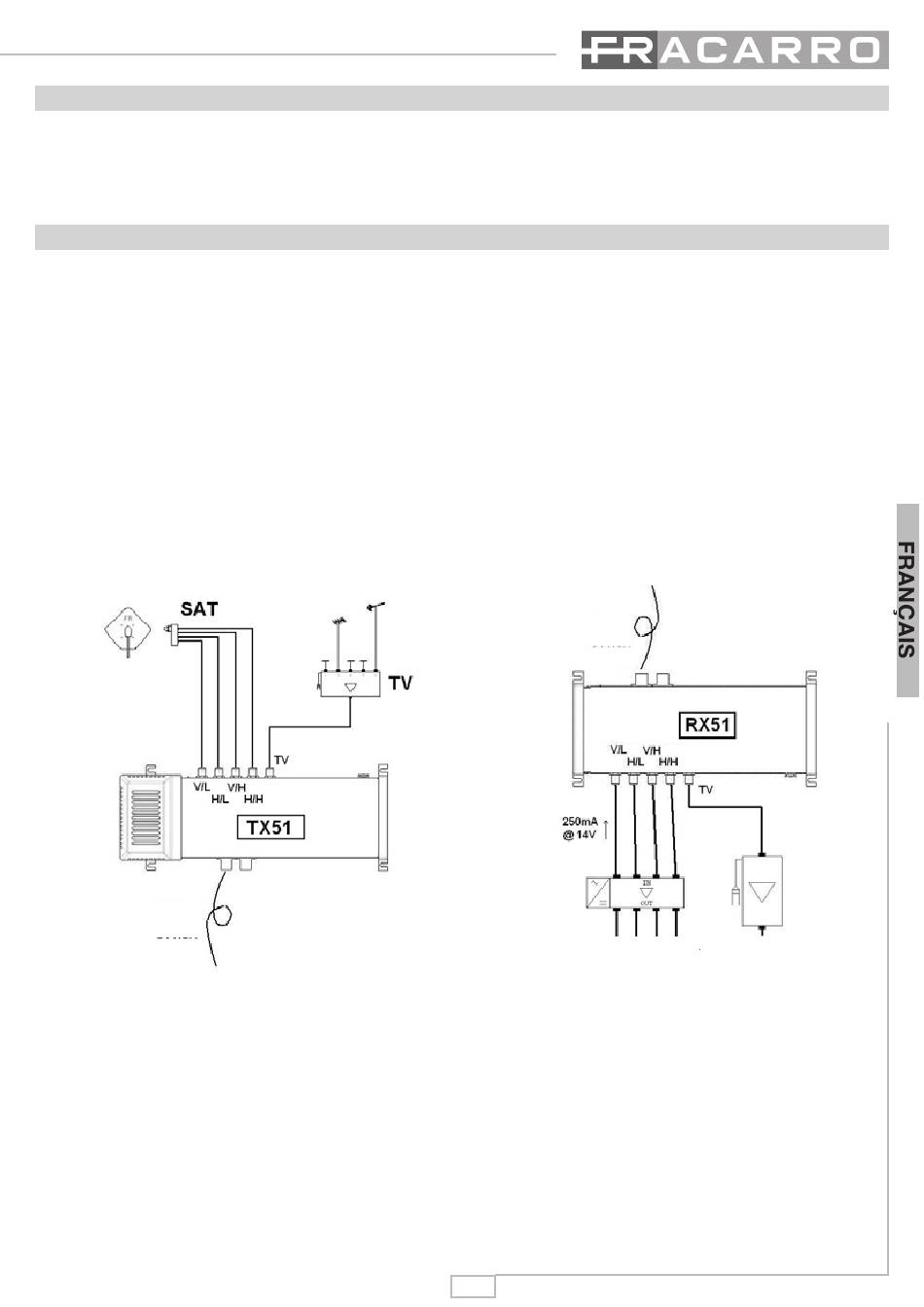

Figure 1 – installation typique du transmetteur et du récepteur
LIEN FIBRE
OPTIQUE
Vers la distribution
SAT
25
Vers la distribution
TV
