Manuels Connexes pour LiftMaster TAC1
Sommaire des Matières pour LiftMaster TAC1

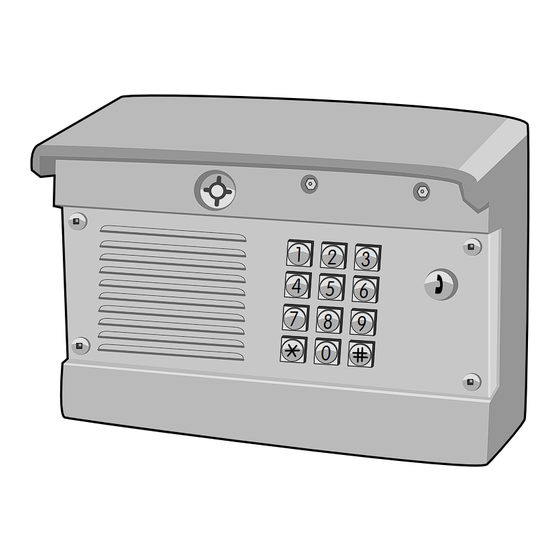

- Page 1 TAC1 Système d’accès par téléphone Manuel d’installation et de programmation The Chamberlain Group 845 Larch Ave. Elmhurst, IL 60126-1196, États-Unis www.liftmaster.com...
-
Page 2: Table Des Matières
Essai des connexions téléphoniques Contenu de la boîte d’emballage PROGRAMMATION 13-19 INSTALLATION 4-11 À partir du clavier du TAC1 Pose du panneau arrière Configuration et fonctionnement du code Description de la carte processeur À partir du téléphone 15-16 Aperçu du câblage de Telco Programmation d’un récepteur LiftMaster préinstallé... -
Page 3: Spécifications
SPÉCIFICATIONS >> CÂBLAGE REQUIS, DIMENSIONS ET CONTENU DE LA BOÎTE D’EMBALLAGE CÂBLAGE REQUIS Les installations à l’extérieur exigent un câblage blindé. Un câblage non blindé peut être utilisé SEULEMENT à l’intérieur. CARTE PROCESSEUR TYPE DE CÂBLAGE RECOMMANDATIONS Du transformateur d’alimentation à la prise de Câble à... -
Page 4: Installation
INSTALLATION >> POSE DU PANNEAU ARRIÈRE ET APERÇU DE LA CARTE PROCESSEUR POSE DU PANNEAU ARRIÈRE Choisir l’emplacement de l’appareil. Enlever le panneau arrière et fixer l’appareil à une surface rigide ou à un poteau stable (quincaillerie non fournie). DESCRIPTION DE LA CARTE PROCESSEUR RING RING RELAY 2... -
Page 5: Aperçu Du Câblage De Telco
INSTALLATION >> APERÇU DU CÂBLAGE DE TELCO Plusieurs compagnies de téléphone ont mis à jour leurs codes de couleurs en raison de l’utilisation des câbles de catégorie 5 dans la Remarques concernant les plupart des installations téléphoniques et dans le but de s’aligner avec les connecteurs de fils (borniers) : codes des installations résidentielles et commerciales. -
Page 6: Câblage De L'appareil Avec Une Ligne Téléphonique De Telco
INSTALLATION >> CÂBLAGE DE L’APPAREIL AVEC UNE LIGNE TÉLÉPHONIQUE DE TELCO ET CÂBLAGE DE L’APPAREIL SANS LIGNE TÉLÉPHONIQUE DE TELCO Ne jamais placer des câbles de données et des câbles à haute tension dans la même conduite. Les câbles à haute tension pourraient créer des interférences avec les câbles de données et entraîner un mauvais fonctionnement du système. -
Page 7: Câblage D'un Actionneur De Barrière
INSTALLATION >> CÂBLAGE D’UN ACTIONNEUR DE BARRIÈRE (NORMALEMENT OUVERT) ET CÂBLAGE D’UN CAPTEUR D’APPEL AUTOMATIQUE ACTIONNEUR DE BARRIÈRE (NORMALEMENT OUVERT) L’actionneur de barrière peut être raccordé au relai 1 ou au relai 2. Remarques concernant les Consulter la section Programmation pour les détails sur la configuration connecteurs de fils (borniers) : des relai 1 et 2. -
Page 8: Câblage D'un Actionneur De Barrière Et D'une Gâche De Barrière
INSTALLATION >> CÂBLAGE D’UN ACTIONNEUR DE BARRIÈRE (NORMALEMENT OUVERT) ET D’UNE GÂCHE DE BARRIÈRE (NORMALEMENT OUVERTE) ET CÂBLAGE D’UN ACTIONNEUR DE BARRIÈRE (NORMALEMENT OUVERT) ET D’UNE SERRURE MAGNÉTIQUE (NORMALEMENT FERMÉE) CÂBLAGE D’UN ACTIONNEUR DE BARRIÈRE (NORMALEMENT OUVERT) ET D’UNE GÂCHE DE BARRIÈRE (NORMALEMENT OUVERTE) La gâche peut être raccordée au relai 1 ou au relai 2. -
Page 9: Câblage D'une Gâche (Normalement Ouverte) Et Câblage D'une Serrure Magnétique (Normalement Fermée)
INSTALLATION >> CÂBLAGE D’UNE GÂCHE (NORMALEMENT OUVERTE) ET CÂBLAGE D’UNE SERRURE MAGNÉTIQUE (NORMALEMENT FERMÉE) CÂBLAGE D’UNE GÂCHE (NORMALEMENT OUVERTE) La gâche peut être raccordée au relai 1 ou au relai 2. Consulter la section Remarques concernant les Programmation pour les détails sur la configuration des relais 1 et 2. connecteurs de fils (borniers) : •... -
Page 10: Tige De Mise À La Terre Et Câblage De L'alimentation
Alimentation de 12 Vac 12 Vca (fournie) Power (included) TABLEAU DU CÂBLAGE D’ALIMENTATION Le TAC1 DOIT être The TAC 1 mis à la terre. DISTANCE CALIBRE DU CÂBLE MUST be grounded. -
Page 11: Branchement Du Transformateur Dans La Prise, Pose De L'appareil Et Configuration Du Code Commun
à émettre des clics, indiquant qu’il est sous tension et qu’il attend la programmation du code commun. Le code commun set à déverrouiller les fonctions programmées du TAC1. Le code commun ne doit pas être distribué en tant que code d’utilisateur. -
Page 12: Essais
3. Pour l’essai du relai 1, demander à quelqu’un de prendre l’appel et de saisir « *9 » (étoile + 9). Le TAC1 met fin à l’appel dès que le relai est activé. Pour l’essai du relai 2, demander à quelqu’un de prendre Touche d’appel... -
Page 13: Programmation
PROGRAMMATION >> À PARTIR DU CLAVIER DU TAC1 GÉNÉRALITÉS REMARQUE : Utiliser la touche ÉTOILE « * » pour annuler une saisie. INSTRUCTIONS DE PROGRAMMATION SYNTAXE TOUCHES Programmation générale Code commun + commande 1234 + 1 (12,123) Programmation de code... -
Page 14: Configuration Et Fonctionnement Du Code
2. Saisir le code de programmation : 2. Saisir le code de programmation : Pour désactiver le mode réception, saisir un code valide sur le clavier du TAC1 ou saisir « #9 » sur un appareil téléphonique local. ENCLENCHEMENT DU RELAI 1 ET DU CANAL 1 1. -
Page 15: À Partir Du Téléphone
PROGRAMMATION >> À PARTIR DU TÉLÉPHONE PROGRAMMATION DU TÉLÉPHONE ACTIVATION DE L’INTERPHONE RÉGLAGE DU NOMBRE DE SONNERIES D’ACTIVATION Saisir la tonalité de commande : 1. Saisir la tonalité de commande : 2. Saisir le nombre de sonneries : à ACTIVATION DU MODE TELCO PROGRAMMATION DE L’ACTIVATION D’UNE DOUBLE TONALITÉ... -
Page 16: Commandes Téléphoniques Et Programmation D'un Récepteur Liftmaster Préinstallé
3. Saisir le code commun sur le clavier du TAC1 dans les 30 secondes. 4. Appuyer sur la touche « 1 » du clavier du TAC1. Le témoin lumineux du récepteur clignotera trois fois, indiquant que la programmation a réussi. -
Page 17: Référence Rapide
Code commun (4 chiffres) + 025 + période de sortie du relai relai (relai 2) (0000 à 8 000 secondes) REMARQUE : La période de sortie du relai est TOUJOURS formée de 4 chiffres. COMMANDES DIRECTES À PARTIR DU CLAVIER DU TAC1 TOUCHES FONCTION Code d’utilisateur + 1 Activation du relai 1 Code d’utilisateur + 2... -
Page 18: Commandes Directes À Partir D'un Téléphone Local
PROGRAMMATION >> RÉFÉRENCE RAPIDE PROGRAMMATION DU TÉLÉPHONE CODE DE DESCRIPTION DE LA FONCTION RÉGLAGE MÉTHODE DE PROGRAMMATION PROGRAMMATION D’USINE **01 Activation du renvoi d’appel Désactivé **01 **02 Désactivation du renvoi d’appel **02 **03 Activation de l’interphone Désactivé **03 **06 Vérification du numéro de renvoi Désactivé... -
Page 19: Code Commun Du Tac1
CODE COMMUN DU TAC1 Noter le code commun et le conserver dans un endroit sûr.
