Cadel RISS3 Manuel De L'installateur page 25

KRISS - TECNA - EVO - ELISE - SHELL
3 3 3 3

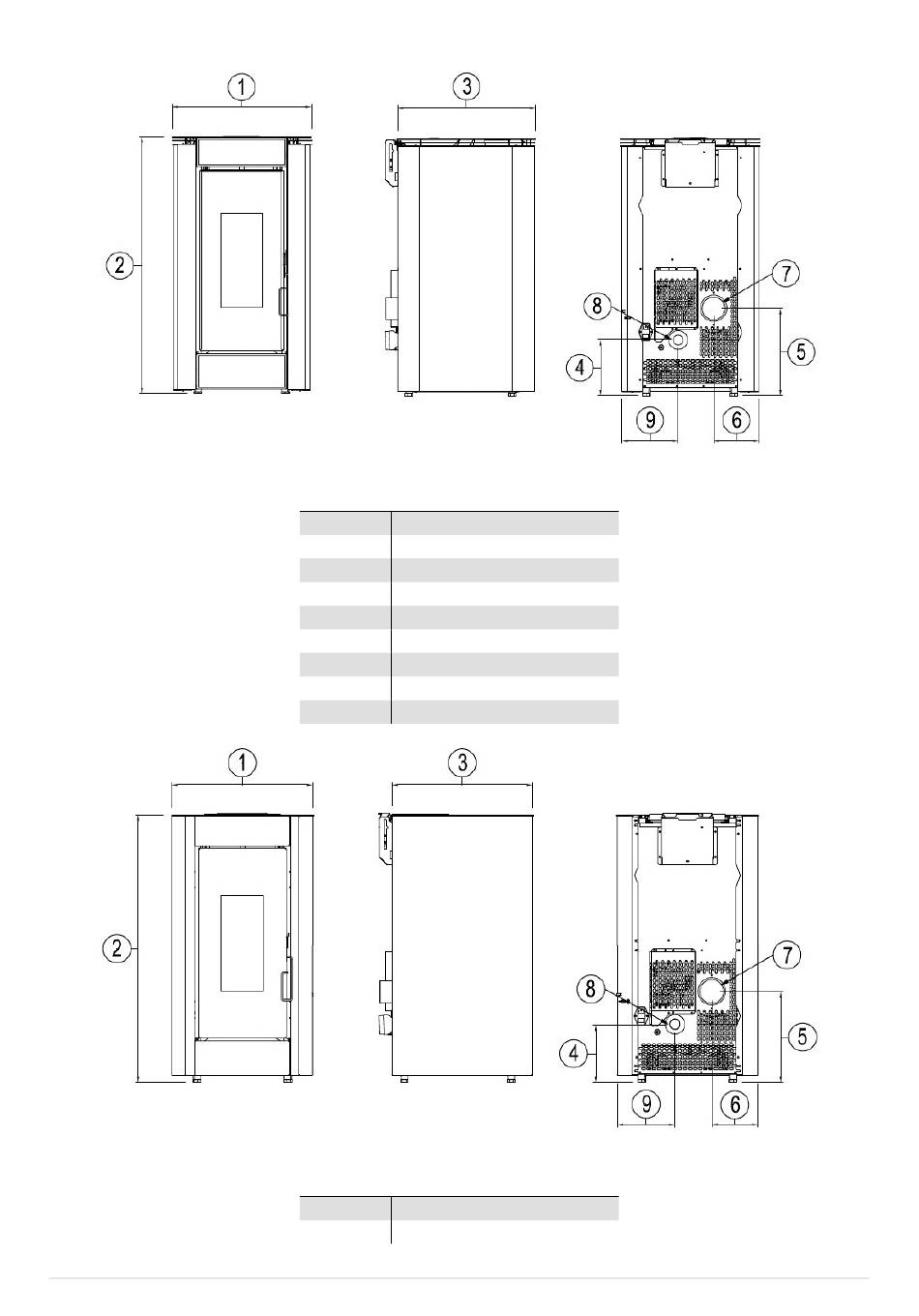

Fig. 23 - Dimensions générales: Evo
LÉGENDE Fig. 23
1 52,8 cm
2 94,1 cm
3
52,8 cm
4 23,8 cm
5
32,5 cm
6
17,3 cm
7 Tuyau d'évacuation d.8 cm
8
Prise d'air comburant d.6 cm
9 21,5 cm
Fig. 24 - Dimensions générales: Kriss
LÉGENDE Fig. 24
1 52,8 cm
2
94,1 cm
- CRISTAL - GLASS - VERVE AT - PRETTY AT - TITANIA AT - VENERE AT - BREEZE AT
3 3
3
3
