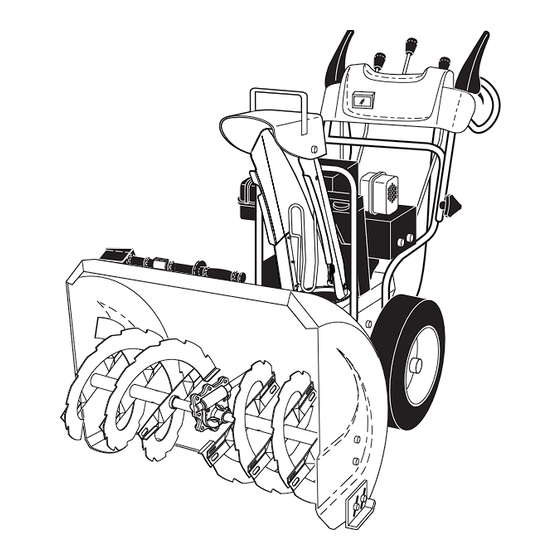

Partner PSB300 Manuel D'instructions

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

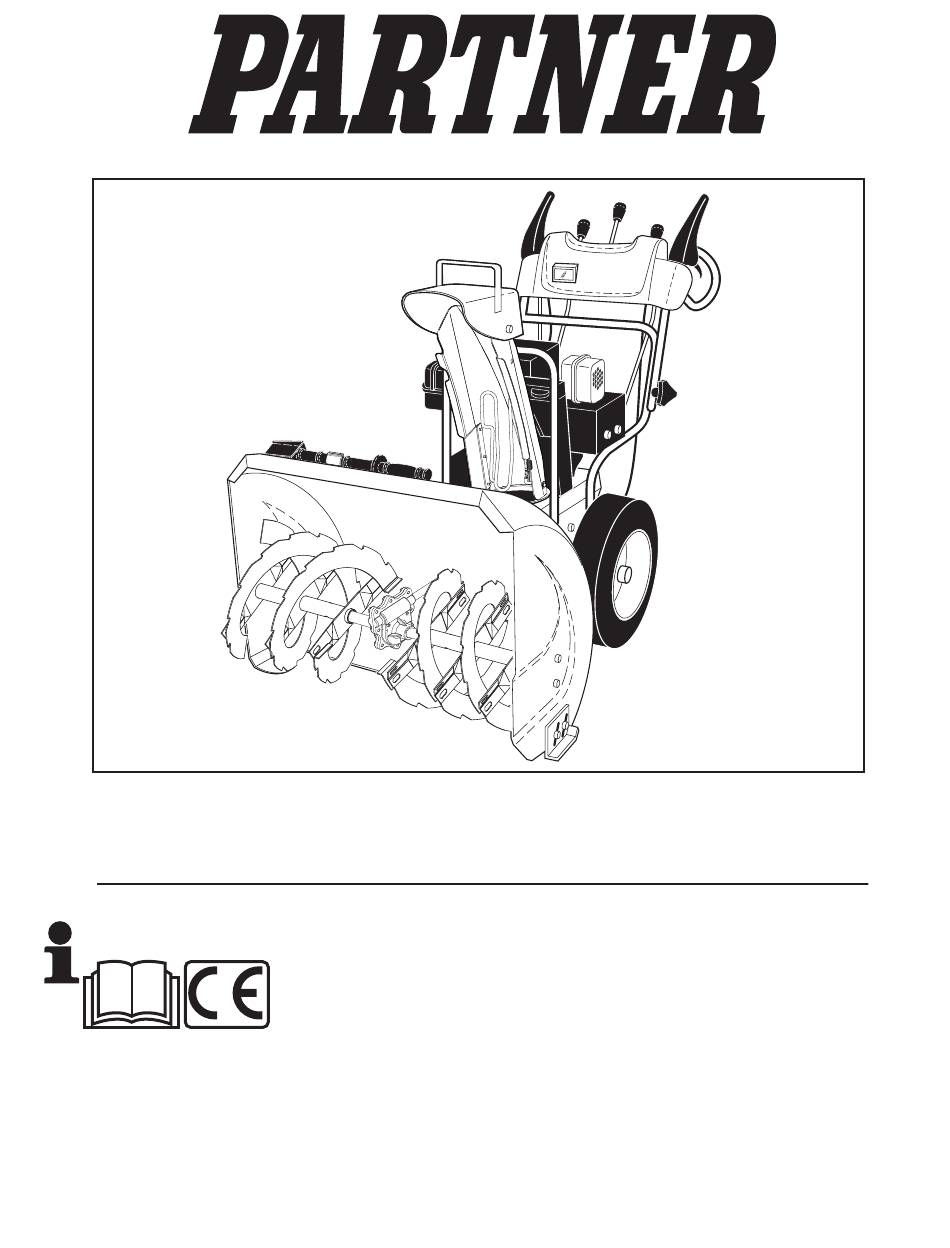

Instruction manual
Please read these in struc tions care ful ly
and make sure you un der stand them before
using this ma chine.
Anleitungshandbuch
Bitte lesen Sie diese Anleitungen sorgfältig
durch und vergewissern Sie sich, daß Sie
diese verstehen, bevor Sie die Maschine
in Betrieb nehmen.
532 44 31-33
PSB300
Manuel d'instructions
Merci de lire trés attentivement le manuel
d'instructions. Assurez-vous d'avoir tout
compris avant d'utiliser ce tracteur.
Manual de las instrucciones
Por favor lea cuidadosamente y comp-
renda estas intrucciones an tes de usar
esta maquina.
Manuale di istruzioni
Prima di utilizzare la macchina leggete
queste istruzioni con attenzione ed ac-
certatevi di averle comprese bene.
Instructieboekje
Lees deze instructies aandachtig en zorg
dat u ze begrijpt voordat u deze ma chine
gebruikt.

Publicité

Table des Matières
loading

Manuels Connexes pour Partner PSB300

Sommaire des Matières pour Partner PSB300

  • Page 1 PSB300 Instruction manual Manuel d’instructions Manuale di istruzioni Please read these in struc tions care ful ly Merci de lire trés attentivement le manuel Prima di utilizzare la macchina leggete and make sure you un der stand them before d'instructions. Assurez-vous d'avoir tout queste istruzioni con attenzione ed ac- using this ma chine.
  • Page 2 CONTENTS INDICE SAFETY RULES ........PAGE 3-8 REGLAS DE SEGURIDAD ......SIVU 3-8 ASSEMBLY ............10-17 ENSAMBLAJE ..........10-16 OPERATION ............ 18-38 FUNCIONAMIENTO ......... 18-38 MAINTENANCE ..........39-45 MANTENIMIENTO ........... 39-45 SERVICE AND ADJUSTMENTS ..... 45-57 MANTENIMIENTO Y REGULACIONES ..45-57 STORAGE ............

  • Page 3: Preparation

    Safe Operation Practices Do not clear snow across the face of slopes. Exercise extreme caution when changing direction on slopes. Do for Snow Throwers not attempt to clear steep slopes. Training Never operate the snow thrower without proper guards, plates or other safety protective devices in place. Read the operating and service instruction manual care- 10.

  • Page 4: Bedienung

    Vorsicht beim Umgang mit Benzin; es ist leicht entzündlich. 13. Lenken Sie den Auswurf nie auf nebenstehende Personen und lassen Sie niemanden vor das Gerät treten. a) Verwenden Sie einen ordnungsgemäßen Benzinkanister. 14. Unterbrechen Sie die Energieversorgung für den Sam- b) Betanken Sie den Motor nie in laufendem oder heißem mler/das Antriebsrad, wenn die Schneefräse transportiert Zustand.

  • Page 5: Entretien Et Rangement

    Entretien et rangement Ajustez la hauteur du coffrage pour enlever le gravier ou la roche concassée. Vérifiez fréquemment que les protections, boulons de N’essayez jamais de faire des ajustements pendant que cisaillement, boulons de montage du moteur, etc.ne sont le moteur est en marche (sauf lorsque le fabriquant le pas desserrés pour vous assurer que l’équipement peut recommande spécifiquement).

  • Page 6: Mantenimiento Y Conservación

    Veiligheidsvoorschriften voor Funcionamiento No meter las manos o pies cerca o debajo de partes ro- het gebruik van de sneeuwruimer tantes. No acercarse nunca al área de apertura de descarga. Instructies Tener extrema cautela mientras la máquina funcione en Lees de gebruiksaanwijzing en bedieningsvoorschriften avenidas, caminos, carreteras de gravilla o los cruce.

  • Page 7: Onderhoud En Opslag

    Ruim geen sneeuw op glooiingsvlakken. Wees extra c) Riempire i serbatoi di carburante all’aperto e prestando alert als u op hellende oppervlakken van richting wilt la massima attenzione. Non eseguire mai questa veranderen. Probeer niet op steile vlakken sneeuw te operazione in spazi chiusi.

  • Page 8: Manutenzione E Conservazione

    16. Non utilizzare mai lo spazzaneve se non c’è una buona macchina asciuga-biancheria, etc. Lasciare che il motore visibilità o in mancanza di luce. Sentirsi sempre saldi sui si raffreddi prima di riporre la macchina in un ambiente propri passi e impugnare con forza il manico. Camminare, chiuso.
  • Page 9 PSB300 2006/42/EC 0-4,2 Notified Body SNCH 11, Route de Luxembourg L-5230 Sandweiler TUV Rheinland No. 0499...

  • Page 10: Come Togliere Lo Spazzaneve Dall'imballo

    Before the snow thrower can be used certain parts must be assembled, which for transportation reasons are en closed in the packing. The picture shows which parts must be assembled. Bevor Sie die Schneefräse verwenden können, müssen bestimmte Teile montiert werden, die zum Zwecke des Transports separat verpackt wurden.

  • Page 11: Comment Installer Votre Souffleuse

    How to set up your snow thrower Como preparar su máquina quita- nieves Tool box Portaherramienta A toolbox is provided on your snow thrower. The toolbox is located on top of the belt cover. Store the extra shear Con su máquina quitanieves se le proporciona un portaherra- bolts, nuts and multi-wrench provided in parts bag in the mientas.
  • Page 12 Abrir la empuñadura superior Alzar la empuñadura superior (A) hasta la posición de operación y apretar fuerte los pomos (B) de la empuñadura. La bolsa de piezas contiene tornillos, arandelas y pomos adicionales. Utilice estos elementos para fijar el mango superior al inferior. Instálelos en los orificios inferiores de los mangos.

  • Page 13: Installation Des Fahrantriebssteuerhebels

    Install traction drive control rod The traction drive control rod (A) is installed on the snow thrower. Remove plastic tie (B) securing rod to lower handle. With top end of rod (A) positioned under left side of control panel, push rod down and insert top end of rod into hole in drive control bracket (C).
  • Page 14 Install auger control rod Retrieve vinyl sleeve (B) and spring from bag of parts and retrieve the auger control rod (A) from carton chute tray. Slide straight rod end through the small hole in the vinyl sleeve. Hook spring (B) in hole in rod end (D).
  • Page 15 Install discharge chute / chute rotater head NOTE: The multi-wrench provided in your parts bag may be used to install the chute rotater head. Place discharge chute assembly on top of chute base with discharge opening toward front of snow thrower. Position chute rotater head (A) over chute bracket (B).

  • Page 16: Installez Le Contrôle À Distance Du Déflecteur De La Goulotte D'évacuation

    Install chute deflector remote control Install remote cable bracket (A) to discharge chute with carriage bolt (B) and 5/16-18 lock nut (D) as shown. Tighten securely. Install remote cable eyelet (E) to chute deflector (F) with shoulder bolt (G), and 1/4-20 lock nut (K) as shown. Tighten securely. Cable eyelet will be loose on shoulder bolt.
  • Page 17 Check tire pressure The tires on your snow thrower were overinflated at the factory for shipping purposes. Correct and equal tire pres sure is impor- tant for best snow throwing performance. • Reduce tire pressure to 14–17 PSI. Überprüfen des reifendrucks Zum Zwecke des Transports wurden die Reifen Ihrer Schneefräse ab Fabrik mit mehr Luft als nötig gefüllt.
  • Page 19 TRACTION DRIVE CONTROL LEVER CHUTE DEFLECTOR GASOLINE FILLER CAP AUGER CONTROL LEVER DEFLECTOR REMOTE CONTROL PRIMER THROTTLE CONTROL LEVER ELECTRIC START BUTTON SAFETY IGNITION KEY DRIVE SPEED CONTROL LEVER RECOIL STARTER HANDLE CHOKE CONTROL STEERING TRIGGERS OIL DRAIN PLUG DISCHARGE CHUTE CONTROL SKID PLATE MUFFLER LEVER...

  • Page 20: Comment Utiliser Votre Souffleuse

    HOW TO USE YOUR SNOW COMO UTILIZAR SU MÁQUINA QUIT- THROWER ANIEVES Know how to operate all controls before adding fuel or Conozca como hacer funcionar todos los mandos antes de attempting to start the engine. añadir carburante o intentar poner en marcha el motor. Stopping Pararse TRACTION DRIVE...
  • Page 21 To use throttle control (C) The throttle control is located on the engine. Always operate the snow thrower with the engine at full throttle. Full throttle offers the best snow thrower performance. Bedienung des gashebels (C) Der Gashebel befindet sich auf dem Motor. Verwenden Sie die Schneefräse im- mer bei Vollgas.

  • Page 22: Pour Contrôler La Décharge De La Neige

    To control snow discharge WARNING: Snow throwers have exposed rotating parts, which can cause severe injury from con tact, or from ma te ri al thrown from the discharge chute. Keep the area of op er a tion clear of all persons, small children and pets at all times including startup.
  • Page 23 Controlar la eyección de la nieve ADVERTENCIA: Las máquinas quitanieves tienen partes rotantes expuestas, que pueden causar heridas graves por contacto, o por material lanzado desde el conducto de eyección. Mantener siempre el área de operación libre de toda per so na, niños pequeños y animales domésticos, incluso du rante la puesta en marcha. ADVERTENCIA: Si se atasca el conducto de descarga o la barrena, apague el motor y espere a que se detengan todas las piezas móviles.
  • Page 24 To throw snow The auger rotation is controlled by the auger control lever (B) located on the right side handle. • Squeeze the auger control lever to the handle to engage the auger and throw snow. • Release the auger control lever to stop throwing snow. Das schneefräsen Die Rotation der Einzugsschnecken wird mit Hilfe des Bedienungshebels für die Einzugsschnecken (B) gesteuert, welcher sich am rechten Griff befindet.

  • Page 25: Utilisation De L'outil De Nettoyage

    • Vergewissern Sie sich, dass die Entladerutsche in eine sichere Richtung zeigt (dass keine Fahrzeuge, Gebäude, Menschen, oder anderen Gegenstände in Entladerichtung sind), bevor Sie die Maschine wieder starten. • Starten Sie die Maschine wieder und drücken Sie den Steuerhebel für die Einzugschnecke zum Griff hin, um den Schnee aus dem Schneckengehäuse und der Entladerutsche zu räumen.
  • Page 26 HINWEIS: Wenn der Fahrantriebs-Bedienungshebel und der Bedienungshebel für die Einzugsschnecken gleichzeitig in Be- triebsstellung sind, so ist der Hebel für die Einzugsschnecken durch den Fahrantriebs-Bedienungshebel in der gegebenen Position justiert. Dies gibt Ihnen die Möglichkeit, den Hebel loszulassen und die Ausrichtung der Auswurfrinne einzustellen, ohne hierzu das Schneefräsen unterbrechen zu müssen.
  • Page 27 Per spostarsi in avanti o all’indietro Il movimento AUTOPROPELLENTE, a marcia avanti o indi- etro, dello spazzaneve è controllato dalla leva di regolazione della trazione per aderenza (A), che si trova sul lato sinistro dell’impugnatura. • Premere la leva di regolazione della trazione per aderenza verso l’impugnatura per inserire il sistema di trazione.

  • Page 28: Opération De Servodirection

    Power steering operation Steering triggers (M) are used to assist in steering your snow thrower. The triggers are located on the underside of each handle. When a trigger is squeezed, it disengages the drive wheel on that side of snow thrower and allows it to turn in that direction.

  • Page 29: Pour Ajuster Les Plaques De Protection Du Carter Inférieur (N)

    To adjust skid plates (N) NOTE: The wrench provided in your parts bag may be used to adjust the skid plates. Skid plates (N) are located on each side of the auger housing and adjust the clearance between the scraper bar (P) and the ground surface. Adjust skid plates evenly to proper height for current surface conditions.
  • Page 30 Regular las placas de deslizamiento (N) NOTA: La llave de apriete proporcionada en su bolsa de partes puede utilizarse para regular las placas de deslizamiento. Las placas de deslizamiento (N) están posicionadas a cada lado del alo- jamiento de la barrena y regulan la distancia entre la barra de arrastre (P) y el suelo.

  • Page 31: Before Starting The Engine

    BEFORE STARTING THE ENGINE Check engine oil level (Q) The engine on your snow thrower has been shipped, from the factory, already filled with oil. Check engine oil with snow thrower on level ground. Remove oil fill cap/dipstick and wipe clean, reinsert the dipstick and screw tight, wait for a few seconds, remove and read oil level.

  • Page 32: Antes De Poner En Marcha El Motor

    ANTES DE PONER EN MARCHA EL MOTOR Controlar el nivel de aceite del motor (Q) El motor de su máquina quitanieves viene de la fábrica ya lleno de aceite. Controlar el aceite del motor con la máquina quitanieves sobre terreno llano.
  • Page 33 To start engine Before stopping Your snow thrower engine is equipped with both a 220 Volt Run the engine for a few minutes to help dry off any moisture A.C. electric starter and a recoil starter. The electric starter on the engine. is equipped with a three-wire power cord and plug and is If recoil starter has frozen designed to operate on 220 Volt A.C.
  • Page 34 Drehen Sie den Choke-Bedienungsknopf (E) auf Po si- Branchez l’autre extrémité du cordon d’alimentation tion “FULL ”. sur le moteur dans une prise de cordon d’alimentation trifilaire avec mise à la terre de 220 Volt A.C. Bei Temperaturen unter –10°C (15°F) betätigen Sie die Einspritzvorrichtung (T) vier (4) mal, bei Temperaturen REMARQUE: N’utilisez pas le dispositif d’amorçage (T) über –10°C &...
  • Page 35 Puesta en marcha del motor 50°F). Si la temperatura está por encima de 10°C (50°F), el cebador no es necesario. El motor de su máquina quitanieves está equipado tanto NOTA: Utilizar demasiado el cebador puede ahogar el motor, con un arrancador eléctrico de 220 Voltios C.A. como impidiendo el arranque.
  • Page 36 Als de motor start, laat dan de startknop los en draai AVVIAMENTO A FREDDO – de choke langzaam naar “OFF”. MOTORINO DI AVVIAMENTO ELETTRICO Inserire la chiave per l’accensione di sicurezza (D) Trek de stroomkabel eerst uit het stopcontact, dan pas (Legata al cavo di avviamento) nello slot di accensione uit de motor.

  • Page 37: Snow Throwing Tips

    Prima dell’arresto Fare andare il motore per alcuni minuti, in modo da contribuire a far asciugare il motore. Se il motorino di avviamento a strappo si gela Se il motorino di avviamento a strappo si gela e non fa girare il motore, procedere nel seguente modo: Impugnare la maniglia del motorino di avviamento a strappo e tirare lentamente, in modo da estrarre quanta più...
  • Page 38 ATTENTION: Ne faites pas fonctionner la souffle- • Stel de remplaten gelijkmatig af tot de juiste hoogte voor use si les conditions de la température portent de heersende sneeuwcondities is bereikt. Zie “HET atteinte à la visibilité. Souffler de la neige pendant AFSTELLEN VAN DE REMPLATEN”...
  • Page 39 Fill in dates as you Before Every Every Every SERVICE RECORD complete regular service. 25 hours 50 hours 100 hours • Check engine oil ......................• Check for loose fasteners and be sure chute guard is in place ........• Check tire pressure......................
  • Page 40 Compilare ogni qualvolta si Prima Ogni Ogni Ogni DATI DI SERVIZIO esegue un regolare servizio. dell’uso 25 ore 50 ore 100 ore • Controllare il livello dell’olio..................Controllare eventuali chiusure allentate e verificare che la protezione • sia inserita........................• Controllo pneumatici ....................
  • Page 41 Sistema de tracción NO lubricar las partes de guía dentro de la máquina quitanieves. Las coronas dentadas, los árboles hexagonales, el disco de guía y la rueda de fricción no necesitan lubricación. Los rodamientos y cojinetes están lubricados a por vida y no necesitan mantenimiento.
  • Page 42 ENGINE MOTOR See engine manual. Siehe Motorhandbuch. Lubrication Ölen Check the crankcase oil level before starting the engine Überprüfen Sie den Ölstand des Kurbelgehäuses, bevor Sie and after each five (5) hours of continuous use. Tighten oil den Motor starten, und nach jeweils fünf (5) Stunden des fill cap / dipstick securely each time you check the oil level.

  • Page 43: Lubrification

    MOTEUR MOTOR Voir le manuel du moteur. Ver el manual del motor. Lubrification Lubricación Vérifiez le niveau d’huile du carter avant de mettre en Controlar el nivel de aceite del cárter antes de poner en marcha marche le moteur et après chaque (5) heures d’utilisation el motor y después de cada cinco (5) horas de uso continuo.
  • Page 44 MOTOR MOTORE Zie handleiding voor de motor. Si faccia riferimento al manuale relativo al motore. Smering Lubricazione Controleer het oliepeil van het carter voordat u de motor Prima di avviare il motore e dopo circa 5 ore di uso ininter- start en elke keer na vijf (5) uur continu gebruik.
  • Page 45 CLEANING LIMPIEZA IMPORTANT: For best performance, keep snow thrower IMPORTANTE: Para las mejores prestaciones, mantener el housing free of any dirt or trash. Clean the outside of your alojamiento de la máquina quitanieves libre de toda sucie- snow thrower after each use. dad o basura.
  • Page 46 Auswurfrinnen-ablenkblech ATENCIÓN: Para evitar heridas graves, no haga fun- cionar nunca su máquina quitanieves sin de flec tor Das Auswurfrinnen-Ablenkblech, welches oben auf der o con el deflector averiado. Auswurfrinne angebracht ist, dient der Ablenkung des Sch- neeauswurfs vom Bediener weg. Im Falle einer Beschädigung •...
  • Page 47 Shear bolts Auger shear bolts Both right and left-hand augers are secured to the auger shaft with a shoul- der/shear bolt and hex nut. Should a foreign object or ice become lodged in the augers, the shear bolts are designed to break, preventing damage to any other com po nents.

  • Page 48: Vis De Cisaillement

    Vis de cisaillement Vis de cisaillement de la vis sans fin Les deux vis sans fin de gauche et de droite sont fixées à l’arbre des vis sans fin avec une vis à épaulement /de cisaillement et un écrou hexagonal. Si un objet étranger ou de la glace en venait à...
  • Page 49 PRECAUCIÓN: No sustituir. Usar solamente los tornillos de caperuza / pernos de seguridad originales entregados con la máquina quitanieves. Relleno la llave de encendido de seguridad y conectar el cable de la bujía de encendido a la bujía de encendido. Schuifbouten Boorschuifbouten Zowel de rechter- als de linkerboren zijn bevestigd aan de booras met een borstbout/schuifbout en een zeskantmoer.
  • Page 50 To remove belt cover Loosen the two (2) screws (A) securing belt cover (B) to frame (C). Remove belt cover. • Replace belt cover by installing cover and tightening screws. Entfernen der riemenabdeckung Entfernen Sie die zwei (2) Schrauben (A), mit denen die Riemena- beckung (B) am Rahmen (C) befestigt ist.
  • Page 51 HINT: Insert a 3/8" drive ratchet (in the “ON” position) into the square hole in idler arm (J) and rotate ratchet clockwise to relieve tension. With tension relieved on idler, install new traction drive belt around pulleys and inside belt keepers (L). 10.

  • Page 52: Pour Remplacer Les Courroies

    Pour remplacer les courroies La vis sans fin et les courroies de transmission de traction ne sont pas ajustables. Si les courroies sont endommagées ou com- mencent à glisser à cause de l’usure, elles devraient être remplacées. Il est recommandable que (la) (les) courroie(s) soient remplacées par un centre des services à...
  • Page 53 VACIAR LA GASOLINA DEL DEPÓSITO DE CARBURANTE – Vaciar la gasolina del depósito del carburante en un contenedor apropiado, al exterior, legos de fuego o llamas. Limpiar toda gasolina derramada. DESMONTAR EL CONDUCTO DE EYECCIÓN – Aflojar la contratuerca que asegura la cabeza rotante del conducto al soporte de montaje lo suficiente para poder levantar la cabeza rotante del conducto y desmontar el conducto de eyección de la máquina quitanieves.

  • Page 54: Sostituire Le Cinghie

    TIP: Voeg een 3/8" aandrijfpal (in “ON”) in het vierkante gat in de leirolarm (J) en draai pal met de klok mee om de spanning te verminderen. Als de spanning van de arm af is, installeer dan een nieuwe aandrijfriem om de riemschijf en in de riemhouders (L). 10.
  • Page 55 To remove wheels • Remove the wheel pin (A) and retainer pin (B) and remove wheel from axle (C). Entfernen der räder • Den Sicherungsring (A) und den Sicherungsstift (B) entfernen und das Rad von der Achse (C) abziehen. Pour enlever les roues •...
  • Page 56 To adjust cable tension Adjust cable tension by turning the adjuster turn buckle (A), located on the right hand cable. Grasp the long section tightly and turn the short section to lengthen the adjuster. Adjust until cable is snug. Zur einstellung der seilspannung Stellen Sie die Seilspannung ein, indem Sie das Spannerschloss (A) des rechten Seils drehen.
  • Page 57 ENGINE MOTOR See engine manual. Ver el manual del motor. Carburetor Carburador Your carburetor is not adjustable. Engine performance Su carburador no se puede regular. Las prestaciones del mo- should not be affected at altitudes up to 2,134 meters tor no son afectadas por la altitud hasta 2,134 metros (7,000 (7,000 feet).
  • Page 58 STORAGE Immediately prepare your snow thrower for storage at the end WARNUNG: Lagern Sie die Schneefräse bei gefül- of the season or if the unit will not be used for 30 days or more. ltem Benzintank nie in einem Gebäude, in dem die Benzindämpfe an eine offene Flamme, eine Zündvor- WARNING: Never store the snow thrower with gaso- richtung oder Zündflamme wie an einem Gasherd,...
  • Page 59 ENTREPOSAGE ALMACENAJE Préparez immédiatement votre souffleuse pour l’entreposage Preparar inmediatamente la máquina quitanieves para guard- à la fin de la saison ou si l’unité n’est pas en fonction pour arla al final de la temporada o si la unidad no se utilizará por 30 jours ou plus.
  • Page 60 OPSLAG IMMAGAZZINAGGIO Maak uw sneeuwruimer direct aan het einde van het seizoen Alla fine della stagione o se prevedete di non utilizzare la mac- klaar voor opslag of als het toestel niet meer dan 30 dagen china per almeno trenta giorni, preparatela immediatamente gebruikt gaat worden.
  • Page 61 Troubleshooting PROBLEM CAUSE CORRECTION Does not start 1. Fuel shut-off valve (if so equipped) in “OFF” position. Turn fuel shut-off valve to “OPEN” position. 2. Safety ignition key is not inserted. Insert safety ignition key. 3. Out of fuel. Fill fuel tank. 4.

  • Page 62: Solución De Problemas

    Recherche des causes d’une panne PROBLÈME CAUSE CORRECTION Ne se met pas 1. Le robinet arrêt carburant (si tel qu’équipé) Tournez le robinet arrêt carburant dans la position “OPEN”. en marche dans la position “OFF”. Insérez la clé de contact de sécurité. 2.

  • Page 63: Individuazione E Soluzione Dei Problemi

    Probleemoplosser HET PROBLEEM DE OORZAAK DE OPLOSSING Wil niet starten 1. De afsluitklep van de brandstoftank (als hij zo 1. Draai de afsluitkep van de brandstoftank naar “OPEN”. is uitgevoerd) in “OFF” zetten. 2. De veiligheidscontactsleutel zit niet in het contact. 2.
  • Page 64 05.11.11 TH/AP Printed in the U.S.A.
