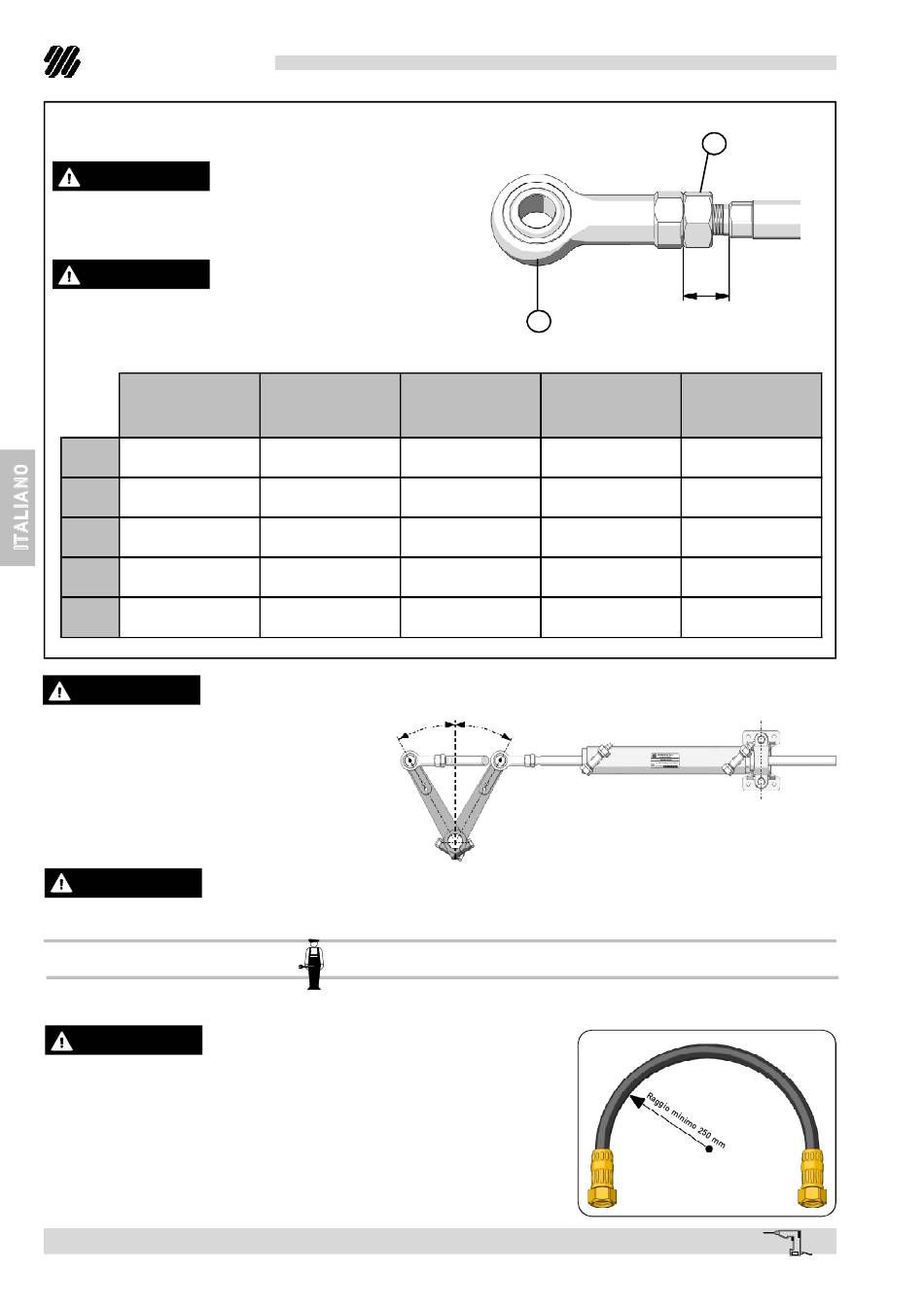

Una volta installato il cilindro è possibile effettuare una
regolazione fine modificando la posizione del ball joint.
PERICOLO
Lo snodo sferico (3) deve essere bloccato tramite il
controdado di sicurezza (4) seguendo le indicazioni
riportate in tabella.
AVVERTENZA
La regolazione fine non deve eccedere la misura (A)
indicata in tabella.
Massimo spazio di
regolazione concesso (A)
UC 69-I
19 mm [3/4"]
UC 116-I
22 mm [7/8"]
UC 168-I
19 mm [3/4"]
UC 215-I
19 mm [3/4"]
UC 293-I
19 mm [3/4"]
AVVERTENZA
Verificare che il cilindro nelle due posizioni di
fine corsa "A" e "B" sia allineato in posizione
orizzontale (parallela allo specchio di poppa
dell'imbarcazione). Muovere il timone avanti
e indietro per controllare il libero movimento
del cilindro e che tali posizioni siano speculari
all'asse "y". Assicurarsi che non ci siano
impedimenti nel movimento degli snodi sferici.
PERICOLO
Verificare che il cilindro e non il timone vada in fine corsa.

3.3 Installazione tubi

I due raccordi montati sul corpo del cilindro sono già orientati e pronti per essere utilizzati.
PERICOLO
I raccordi montati sul cilindro NON sono orientabili. Il loro eventuale
svitamento ne comporta la conseguente rottura rendendo il cilindro
inutilizzabile.
pag. 36
di 71 -
CILINDRI IDRAULICI PER MOTORI ENTROBORDO
Coppia di serraggio del Chiave per il serraggio
controdado di sicurezza del controdado di
(4) sicurezza (4)
50 Nm
85 Nm
140 Nm
140 Nm
140 Nm
=
A
Manuale di installazione e manutenzione
l
3
Chiave per il serraggio
dello snodo sferico (3)
17 mm 17 mm
3/4" 3/4"
15/16" 22 mm
15/16" 22 mm
15/16" 22 mm
y
=
B
4
l
A
Diametro del foro dello
snodo sferico (3)
10 mm
1/2"
5/8"
5/8"
5/8"
x
