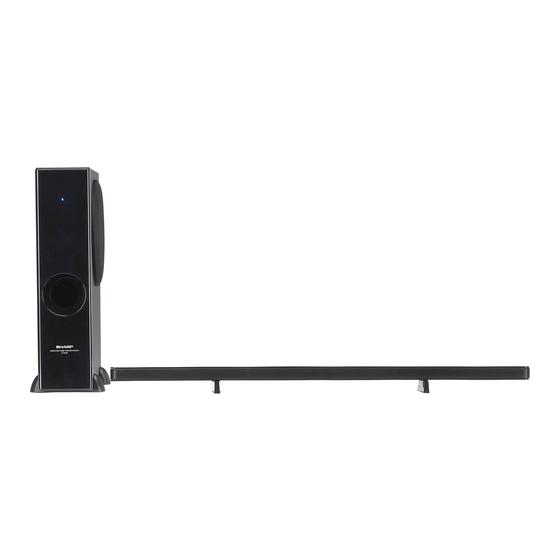

Cinéma maison HT-SL50 à barre de son comprenant une Barre de Son et un Caisson de Grave.
Introduction
Nous vous remercions d'avoir porté votre choix sur ce produit SHARP. Pour en tirer le meilleur parti, veuillez lire ce mode
d'emploi très attentivement. Il vous guidera dans l'utilisation de votre produit SHARP.
Notes :
●
Ce produit est recommandé pour un téléviseur à écran plat (LCD et plasma).
●
Pour une connexion HDMI, ce produit prend en charge les signaux PCM (Modulation par Impulsions et Codage)
uniquement.
●
Comme ce produit est contrôlé via la spécification HDMI CEC (Contrôle de l'électronique au Consommateur), le
contrôle CEC de votre téléviseur doit être activé pour la connexion HDMI. Pour plus de détails, référez-vous au mode
d'emploi du téléviseur.
●
Pour les téléviseurs sans HDMI CEC, une connexion analogique par casque ou RCA (sortie variable) est disponible.
●
Pour les téléviseurs sans HDMI, une connexion par casque ou RCA (sortie variable) est nécessaire.
Connexion recommandée :
TV Type
avec HDMI ( ver1.4
avec ARC)
avec HDMI
Téléviseur HDMI
sans CEC & ARC
ou téléviseur sans
HDMI
Accessoires
Les accessoires suivants sont inclus.
Câble RCA vers Casque
(1 broche - 2 broches) x 1
Angle de Montage Mural
x 2
Ce produit n'a pas de télécommande.
FRANÇAIS
FONCTION CEC
DOIT ÊTRE ACTIVÉ
DOIT ÊTRE ACTIVÉ
NONE
Support du Caisson
Câble Audio x 1
de Grave x 2
Papier à Patron
CONNEXION
HDMI IN (ARC)
HDMI IN
SORTIE CASQUE
RCA (SORTIE
VARIABLE)
Câble HDMI x 1
Fil d'enceinte
Support de Barre de
F-1
MÉTHODE DE CONNEXION
Page 7, Méthode 1
Page 8, Méthode 2
Page 9, Méthode 1
Page 9, Méthode 2
Repose-pied x 4
Coussin de Support de
Son x 2
Barre de Son x 2

Publicité

Table des Matières
loading

Manuels Connexes pour Sharp HT-SL50

Sommaire des Matières pour Sharp HT-SL50

  • Page 1 Cinéma maison HT-SL50 à barre de son comprenant une Barre de Son et un Caisson de Grave. Introduction Nous vous remercions d’avoir porté votre choix sur ce produit SHARP. Pour en tirer le meilleur parti, veuillez lire ce mode d’emploi très attentivement. Il vous guidera dans l’utilisation de votre produit SHARP.

  • Page 2: Table Des Matières

    10 cm fonctionnement sur une tension plus élevée est dangereux et risque de provoquer un incendie ou tout autre type d’accident. SHARP ne sera pas tenu pour responsable ACTIVE SUBWOOFER SYSTEM HT-SL50 des dommages causés par le non-respect de la tension spécifiée.

  • Page 3: Commandes Et Voyants

    Commandes et voyants ■ Barre de Son VUE AVANT VUE ARRIÈRE MODÈLE N˚ HT-SL50 SYSTÈM BARRE DE SON HOME CINÉMA IMPÉDANCE 4 OHMS PUISSANCE D’ENTRÉE NOMINALE 25 W / CH PUISSANCE D’ENTRÉE MAXIMALE 50 W / CH SHARP CORPORATION Page de référence 1.

  • Page 4: Préparation Du Système

    ■ Vis d’entraînement SHARP a conçu la barre de son pour que vous puissiez la suspendre au mur. Utiliser des vis appropriées (non fournies) Voir ci-dessous pour la taille et le type. Option 1...

  • Page 5: Préparation Du Système (Suite)

    Préparation du système (suite) ■ ■ Fixation de l’angle de montage mural Installation de la barre de son Aligner la fente de montage mural au niveau de la Fixer le papier à patron au mur en position barre de son sur l’angle de montage mural au mur. horizontale comme illustré...

  • Page 6: Positionnement Du Système

    Ne pas modifier le sens d’installation lorsque l’appareil est allumé. Positionnement du support Placer le support comme indiqué. ACTIVE SUBWOOFER SYSTEM HT-SL50 Lecteur DVD Lecteur BD Placer le système comme indiqué. Retirer la pellicule de protection qui recouvre la barre de SUBWOOFER SYSTEM son et le caisson de grave avant d’utiliser le système.

  • Page 7: Raccordement Du Système (Suite)

    CEC. Exemple : Aller dans le Menu du composant pour rechercher et activer le contrôle CEC. Différentes marques peuvent avoir différentes dénominations pour le contrôle CEC. Pour un téléviseur Sharp à écran LCD, il est désigné par AQUOS LINK.
  • Page 8 Raccordement du système (suite) 2. Méthode 2 Cette connexion est pour un téléviseur HDMI sans ARC (Voie de Retour Audio). Caisson de Graves Vers la borne HDMI Téléviseur Lecteur de DVD, BD ou similaire Vers la borne de sortie audio Vers la HDMI OUTPUT borne...

  • Page 9: Connexion D'un Téléviseur (Avec Entrée Audio (Tv))

    Raccordement du système (suite) ■ Connexion d’un téléviseur (avec entrée audio (TV)) Raccorder au téléviseur à l’aide d’un câble audio. 1. Méthode 1 Téléviseur Vers la borne CASQUE Câble audio Caisson de Graves Vers la borne d’entrée audio (TV) Note : De raccorder selon cette méthode peut désactiver les enceintes internes du TV.

  • Page 10: Commande Générale

    Commande Générale Veiller à activer le contrôle HDMI CEC lors de la connexion de l’interface HDMI. Pour plus de détails, référez-vous au mode d'emploi du téléviseur. ■ Pour allumer l’appareil Brancher le cordon d’alimentation CA dans une prise murale, le voyant Veille s’allume en ROUGE. Cet appareil s’éteint automatiquement si : 1.

  • Page 11: Dépannage

    à de réparation agréés par SHARP. l’intérieur de l’appareil. La condensation peut provoquer des dysfonctionnements de l’appareil. Si cela se produit, ■...

  • Page 12: Spécifications

    Spécifications SHARP se réserve le droit d’apporter des modifications à ■ Enceinte de la barre de son la présentation et aux caractéristiques des appareils à fin d’amélioration. chiffres spécifications Type Système d’enceinte à gamme étendue performance donnés sont les valeurs nominales de 2,2 x 11,5 cm l’appareil à...
