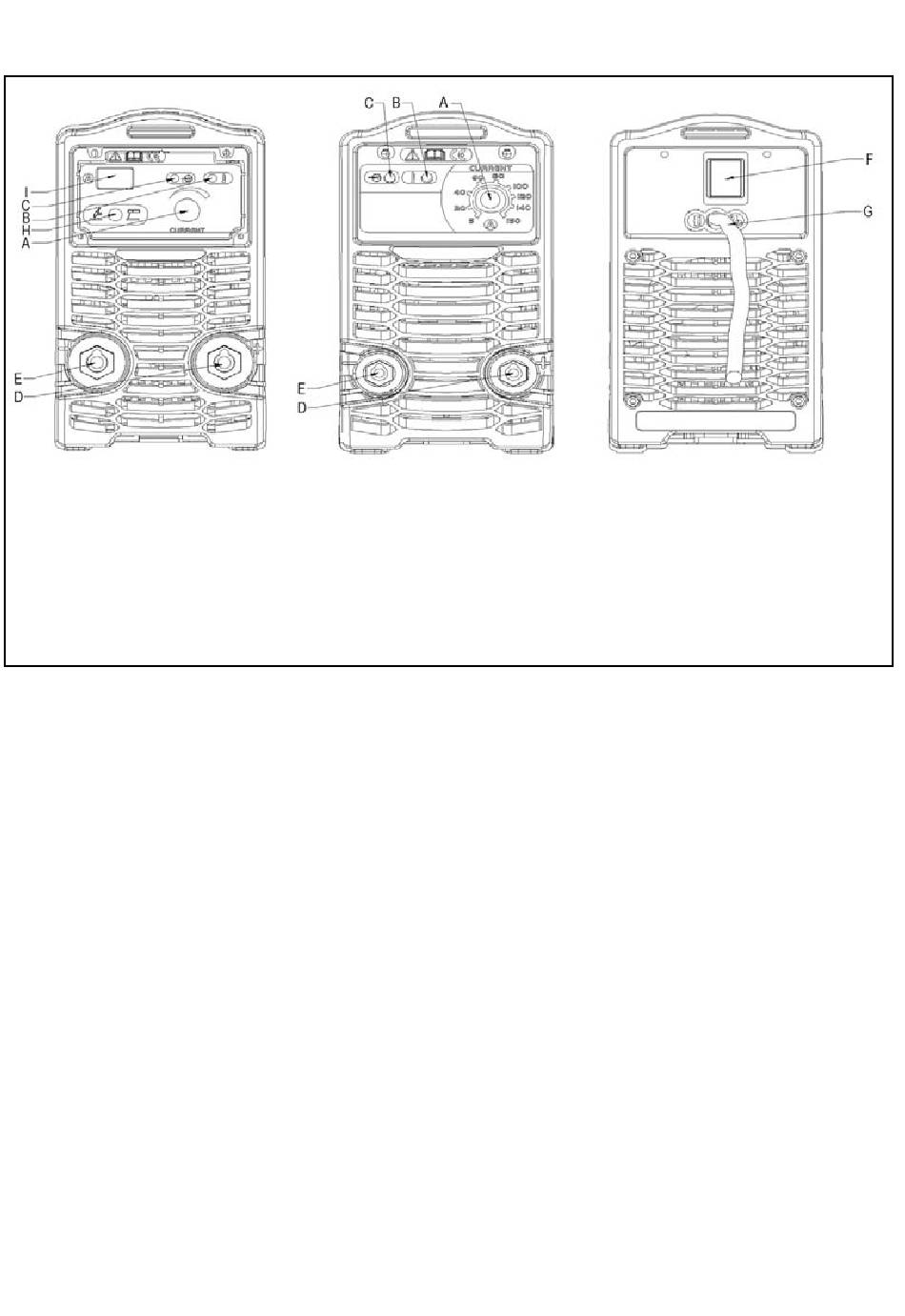

2.4 BESCHREIBUNG DES GERÄTS
A) Potentiometer für die Regulierung des Schweißstroms.
B) Anzeige für Anwesenheit vom Thermostat und vom Schutz gegen das Festkleben der Elektrode.
C) Einschalt-Anzeige.
D) Texas – Positive Anschluss.
E) Texas – Negative Anschluss.
F) Hauptnetzschalter.
G) Netzkabel.
H) MMA/WIG-Umschalter.
I) Anzeige

2.5 ALLGEMEINE HINWEISE

Vor dem Gebrauch des Schweißgerätes die Normen CEI 26-
10 CENELEC HD 427 aufmerksam durchlesen, ferner ist die
Isolierung der Kabel des Elektrodenhalters, der Steckdosen
und der Stecker zu prüfen. Außerdem ist sicherzustellen, daß
Querschnitt und Länge der Schweißkabel dem eingesetzten
Stromwert angepaßt sind:
Bis 5 m lang 16 mm2 Kabel verwenden;
Von 5 bis 20 m lang 25 mm2 Kabel verwenden;
Von bis 30 m lang 35 mm2 Kabel verwenden.
WARNUNG: Dieses Gerät ist nicht konform mit EN/IEC
61000-3-12. Es liegt in der Verantwortung des Installateurs
oder des Benutzers zu überprüfen, ob es an ein öffentliches
Niederspannungsverteilnetz angeschlossen werden darf. Bei
Fragen diesbezüglich wenden Sie sich bitte direkt an den
zuständigen Stromnetzbetreiber.
2.6 SCHWEISSUNG MIT UMHÜLLTEN ELEKTRODEN
- Elektrodenklemmhalter gemäß Sicherheitsvorschriften und
ohne überstehende Klemmschrauben verwenden.
- Prüfen, ob der Schalter F (Abb. 1) auf O bzw. der
Netzstecker gezogen
anschließen. Für die
Elektrodenherstellers beachten.
- Keinen direkten oder
Schweißstromkreis und Schutzleiter herstellen, es sei denn
am Werkstück.
- Wird das Werkstück vorsätzlich über den Schutzleiter
geerdet, muß eine möglichst direkte Verbindung hergestellt
werden; der zu diesem Zweck benutzte Leiter muß
mindestens einen gleich großen Querschnitt aufweisen, wie
die Schweißstromrückleitung und ist über die Klemme der
Rückleitung an derselben
anzuschließen bzw.
danebenliegende Masseklemme.
- Alle Vorsichtsmaßnahmen
vermeiden.
ist, dann die Schweißkabel
Polung die Angaben
indirekten Kontakt
Stelle des Werkstücks
über eine zweite unmittelbar
treffen um Streustrom
- Wird
angeschlossen,
Netzkabelerdleiters
Netzsteckdose achten.
- Das Netzkabel anschließen: Wird ein Stecker verwendet,
muß dieser entsprechend bemessen sein; der gelb - grüne
Leiter des Netzkabels muß an den Erdungstift des Steckers
angeschlossen werden.
- Der Querschnitt eventueller Verlängerungskabel muß der
Stromaufnahme I
- Die Maschine mit dem Schalter F (Abb. 1) einschalten.
ACHTUNG: ELEKTRISCHER SCHLAG KANN TÖDLICHE
FOLGEN HABEN.
- Keine Spannungsführenden Teile berühren.
- Bei eingeschalteter Maschine die Schweißstromausgangs-
Buchsen nicht berühren.
- Den Schweißbrenner bzw. den Elektrodenklemmhalter und
die Masseklemme nicht gleichzeitig berühren.
- Den Schweißstrom aufgrund des Elektrodendurchmessers,
der Schweißstellung und der auszuführenden Schweißnaht
einstellen.
Nach dem Schweißen das Gerät ausschalten und die
des
Elektrode vom Klemmhalter abnehmen.
2.7 WIG – SCHWEISSUNG
zwischen
- Diese Schweißmaschine eignet sich zum WIG - Schweißen
von rostfreiem Stahl, Eisen und Kupfer.
- Den Stecker des Massekabels an den Pluspol (+) der
Maschine
Werkstück so nahe wie möglich an der Schweißstelle
anbringen; einen einwandfreien Kontakt sicherstellen.
- Den Stecker des WIG-Brenner an den Minuspol (-) des
Schweißgerätes anschließen.
- Keinen
Schweißkreis und Schutzleiter herstellen, es sei denn am
Werkstück.
zu
- Wird das Werkstück vorsätzlich über den Schutzleiter
9
die Maschine an
auf die
mit dem
angepaßt sein.
1
anschließen und
direkten oder indirekten
Abb. 1
eine Drehstromleitung
Verbindung des
Erdungspol der
die Masseklemme am
Kontakt zwischen
