MANUEL D'INSTRUCTIONS POUR POSTES A SOUDER A L'ARC
IMPORTANT
Veuillez lire attentivement le contenu du livret «Règles de
sécurité pour l'utilisation des machines» et du «Manuel
d'instructions» spécifique pour chaque appareil avant toute
installation, utilisation ou tout entretien de l'appareil. Contactez
votre distributeur si vous n'avez pas parfaitement compris les
instructions.
Il est indispensable de prendre en considération le manuel
relatif aux règles de sécurité. Les symboles indiqués à côté de
chaque paragraphe, mettent en évidence des situations
nécessitant le maximum d'attention, des conseils pratiques ou
de simples informations. Les deux manuels doivent être
conservés avec soin, dans un endroit connu des intéressés.
Ils devront être consultés en cas de doute et devront
accompagner
toutes les utilisations de l'appareil et seront
utilisés pour commander les pièces de rechange.
1. DESCRIPTIONS GENERALES

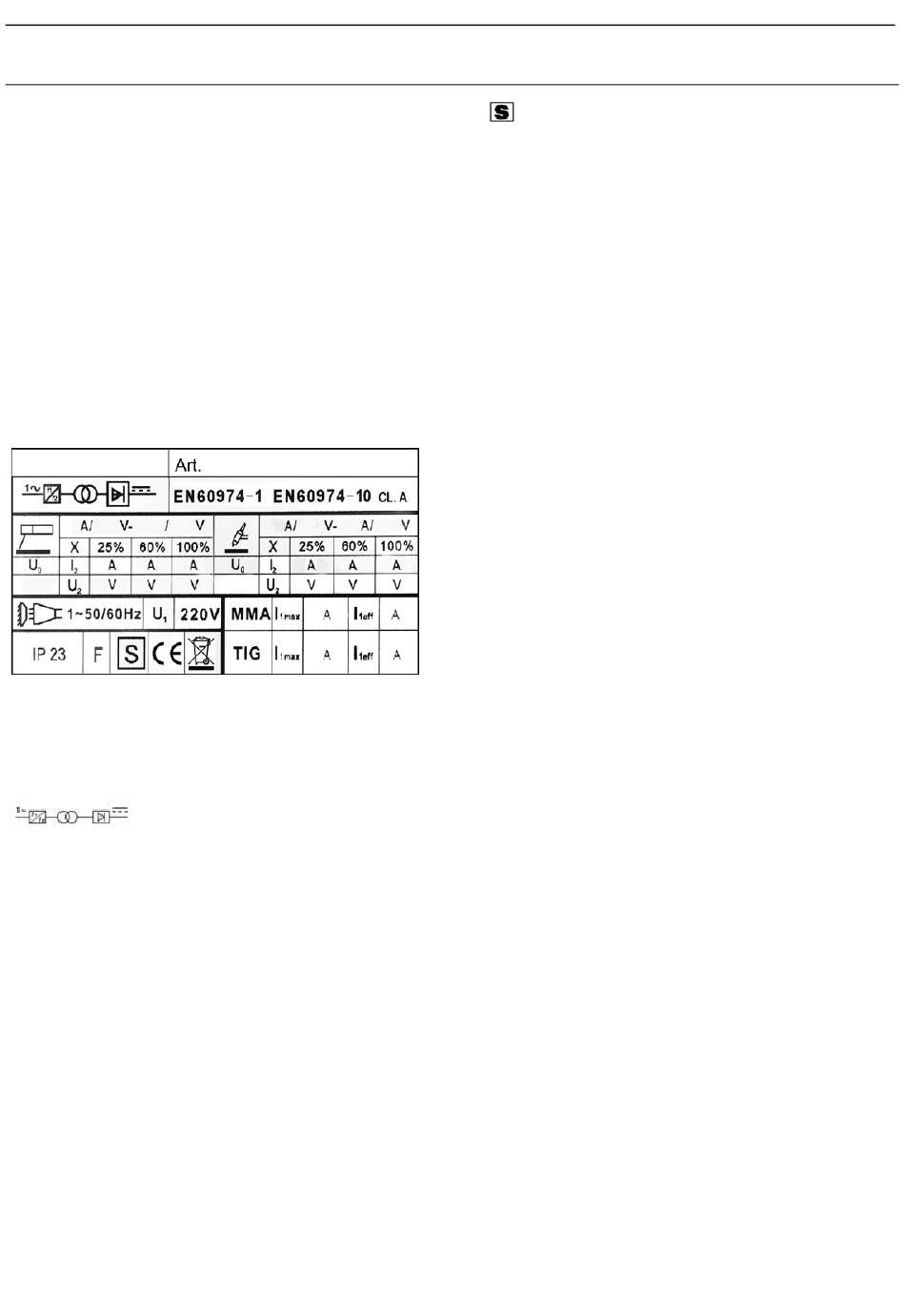

1.1 DESCRIPTION DES DONNEES TECHNIQUES
EN 60974-1 ...........Ce poste à souder est construit selon ces
EN 60974-10
normes internationales.
Cl. A.......................Machine
professionnel.
Art..........................Numéro d'article qui doit toujours être
indiqué pour toute demande relative à ce
poste à souder.
Convertisseur
monophasé-transformateur-redresseur
MMA ......................Apte
enrobées.
TIG ........................Apte au soudage TIG.
Uo..........................Tension à vide secondaire.
X ............................Facteur de service en pourcentage. Le
facteur de service exprime le pourcentage
des 10 minutes au cours desquelles le
poste à souder peut travailler avec un
courant déterminé sans provoquer de
surchauffages.
I
............................Courant de soudage.
2
U
..........................Tension secondaire avec courant de
2
soudage I
U
..........................Tension nominale d'alimentation.
1
1 ~ 50/60Hz...........Alimentation monophasée 50 ou 60Hz.
I
max. ...................C'est la valeur maximale du courant
1
absorbé.
I
eff. ......................C'est la valeur maximale du courant effectif
1
absorbé en considérant le facteur de
marche.
F ............................Classe d'isolation
IP23 .......................Degré de protection de la carcasse. Degré
3 comme deuxième chiffre signifie que cet
appareil est indiqué pour travailler à
l'extérieur, sous la pluie.
à
usage
industriel
statique
de
fréquence
au
soudage
avec
électrodes
.
2
.....................Indiqué pour travailler dans des locaux
1.2 CARACTERISTIQUES
Ce poste à souder est un générateur de courant continu
constant, réalisé avec la technologie INVERTER, conçu pour
souder avec des électrodes enrobées et avec le procédé TIG.
Toutes
les
renseignements relatifs à ce poste à souder, vous êtes priés
d'indiquer l'article et le numéro de série.
1.3 PRELIMINAIRES D'USAGE
Avant de s'apprêter à l'installation et à l'utilisation de cet
appareil il est conseillé de suivre quelques règles simples qui,
même si dictées par le bon sens, pourraient être négligées.
En premier lieu contrôler que le local soit ventilé de manière
adéquate et que l'écoulement de l'air de refroidissement ne
soit pas limité.
1)
Extraire l'appareil de l'emballage.
2)
Eviter de l'appuyer aux murs, de le mettre dans des
conditions qui pourraient limiter ou boucher l'entrée et la
sortie de l'air par les fentes de refroidissement, de le
couvrir avec des pièces de toile, nylon, papier etc.
3)
S'assurer que l'air aspiré est à une température inférieure
à 40 degrés centigrade.
4)
Ne brancher aucun dispositif de filtrage sur les voies de
passage pour l'entrée de l'air dans ce poste à souder.
La garantie est annulée si un filtre, quel qu'il soit, est utilisé.
2. INSTALLATION
2.1 MISE EN MARCHE
S'assurer, avant de brancher le cordon d'alimentation, que la
et
tension du secteur corresponde à celle indiquée sur la
plaquette avec les données techniques de l'appareil.
2.2 PROTECTIONS
Ce poste à souder dispose de plusieurs protections internes
qui en assurent toujours le bon fonctionnement :
2.2.1 Protection anticollage de l'électrode
Lorsque l'électrode se colle sur la pièce, la machine porte le
courant I
à des valeurs qui ne sont pas dangereuses pour
2
l'électrode même.
2.2.2 Protections thermiques
Si elles se déclenchent (allumage du voyant jaune (B fig. 1), il
faut attendre quelques minutes pour obtenir le rétablissement
de l'appareil.
LES
SURVOLTAGES
L'APPAREIL.
2.3 MOTOGENERATEURS
Ils doivent avoir un dispositif de réglage électronique de la
tension, une puissance égale ou supérieure à 7,3 kVA pour
art. ECF-1500 et ECF-1600 et 9,4 kVA pour art. ECF-2000
(monophasé) et ne doivent pas débiter une tension supérieure
à 260 V RMS.
11
soumis à un risque accru de décharge
électrique.
fois
que
vous
devez
PEUVENT
demander
des
ENDOMMAGER
