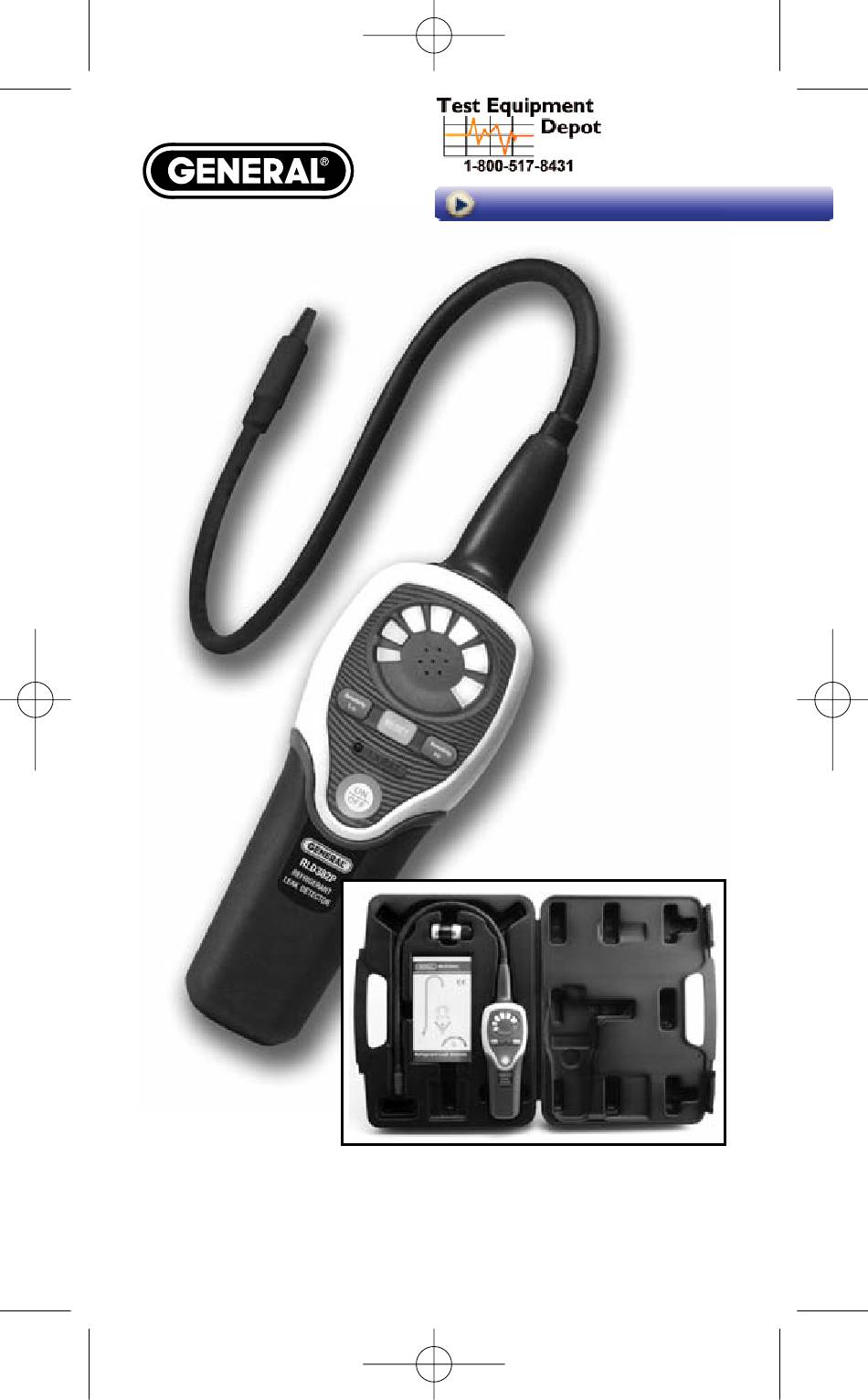

RLD382P Manual -6P-071008:RLD382P
RLD382P
USER'S MANUAL
Thank you for purchasing this Refrigerant Leak Detector.
Read through the instruction manual before operation for correct and safe
usage. Please store and retain this instruction manual for future reference.
7/10/08
99 Washington Street
Melrose, MA 02176
Phone 781-665-1400
Toll Free 1-800-517-8431
Visit us at www.TestEquipmentDepot.com
Refrigerant
Leak Detector
w/Pump
11:32 AM
P

Publicité

Table des Matières
loading

Manuels Connexes pour General RLD382P

Sommaire des Matières pour General RLD382P

  • Page 1 RLD382P Manual -6P-071008:RLD382P 7/10/08 11:32 AM 99 Washington Street Melrose, MA 02176 Phone 781-665-1400 Toll Free 1-800-517-8431 Visit us at www.TestEquipmentDepot.com RLD382P USER’S MANUAL Refrigerant Leak Detector w/Pump Thank you for purchasing this Refrigerant Leak Detector. Read through the instruction manual before operation for correct and safe...
  • Page 2 This unit uses a newly developed semi-conductor sensor, which is extremely sensitive to a wide variety of general refrigerants. • Microprocessor control with advanced digital signal processing • Multi-color visual display •...

  • Page 3: Parts & Controls

    RLD382P Manual -6P-071008:RLD382P 7/10/08 11:32 AM DISABLE AUTO POWER OFF: Press and Hold “Hi” button then power on the meter. Warm-Up TIME: Approximately 45 seconds Operating Temperature & Humidity: 32° to 104°F (0° to 40°C), < 80% RH STORAGE TEMPERATURE & HUMIDITY: 14°...

  • Page 4: Getting Started

    RLD382P Manual -6P-071008:RLD382P 7/10/08 11:32 AM LED LEAK INDICATOR DEFINITION: Base Concentration Indication More Highest Concentration Indication GETTING STARTED: INSTALLING BATTERIES • Loosen the screw and remove the battery compartment door located on the bottom of the instrument as shown below (Fig.1).
  • Page 5 RLD382P Manual -6P-071008:RLD382P 7/10/08 11:32 AM AUTOMATIC AMBIENT RESET FEATURE: The Refrigerant leak detector features an Automatic Ambient Reset function that sets the unit to ignore ambient concentrations of refrigerant. • Automatic Ambient Setup - Upon initial power on, the unit automatically sets itself to ignore the level of refrigerant present at the tip.

  • Page 6: Operating Procedure

    RLD382P Manual -6P-071008:RLD382P 7/10/08 11:32 AM OPERATING PROCEDURE: WARNING! Do not operate this instrument in the presence of gasoline, natural gas, propane, or in other combustible atmospheres. • HOW TO FIND LEAKS NOTE: A sudden whipping of the leak detector probe or “blowing” into the sensor tip will affect the air flow over the sensor and cause the instrument to alarm.
  • Page 7 RLD382P Manual -6P-071008:RLD382P 7/10/08 11:32 AM • When the instrument signals a leakage, pull the probe away from the leak for a moment, then bring it back to pinpoint the location. If the refrigerant leak is large, setting the sensitivity switch to “Lo” will make it easier to find the exact site of the leak.

  • Page 8: Información General

    RLD382P Manual -6P-071008:RLD382P 7/10/08 11:32 AM RLD382P MANUAL DEL PROPIETARIO DETECTOR DE PÉRDIDAS DE REFRIGERANTE CON BOMBA INFORMACIÓN GENERAL Gracias por comprar este detector de fugas de refrigerante. Lea cuidadosamente el manual de instrucciones antes de la operación para lograr un uso seguro y correcto. Guarde y conserve este manual de instrucciones para consultarlo en el futuro.

  • Page 9: Guía De Operación

    RLD382P Manual -6P-071008:RLD382P 7/10/08 11:32 AM DIMENSIONES / PESO: 6.8" alto x 2.6" ancho x 2.2" profundidad. Aproximadamente 14.1 onzas (173 x 66 x 56 mm) aproximadamente (400 g) ACCESORIOS: 4 pilas “AA”, manual del usuario, botella de comprobación de fugas, estuche VIDA DE LA PILA: Aproximadamente 7 horas de uso normal APAGADO AUTOMÁTICO: 10 minutos...

  • Page 10: Para Empezar

    RLD382P Manual -6P-071008:RLD382P 7/10/08 11:32 AM DEFINICIÓN DEL INDICADOR LED DE FUGA: Indicación de concentración base Más Indicación de concentración más alta PARA EMPEZAR: CÓMO INSTALAR LAS PILAS • Afloje el tornillo y retire la puerta del compartimiento de las pilas ubicado en la parte inferior del instrumento como se muestra a continuación (figura 1).
  • Page 11 RLD382P Manual -6P-071008:RLD382P 7/10/08 11:32 AM FUNCIÓN DE RESTABLECIMIENTO AMBIENTAL AUTOMÁTICO: El detector de fugas de refrigerante presenta una función de restablecimiento ambiental automático que ajusta la unidad para que ignore las concentraciones ambientales de refrigerante. • Ajuste ambiental automático - Al encender el detector, la unidad se ajusta automáticamente para ignorar el nivel de refrigerante presente...

  • Page 12: Procedimiento De Operación

    RLD382P Manual -6P-071008:RLD382P 7/10/08 11:32 AM Nivel de sensibilidad bajo (LED verde) Nivel de sensibilidad medio (LED naranja) Nivel de sensibilidad alto (LED rojo) PROCEDIMIENTO DE OPERACIÓN: ¡ADVERTENCIA! No opere este instrumento en presencia de gasolina, gas natural, propano, u otras atmósferas combustibles.

  • Page 13: Cómo Instalar Un Sensor Nuevo

    RLD382P Manual -6P-071008:RLD382P 7/10/08 11:32 AM 3) VERIFIQUE EL ESTADO DE LA UNIDAD Y DEL SENSOR: • Ajuste el nivel de sensibilidad a “Hi” (Alto). • Destape la botella de comprobación de fugas y acérquela lentamente a la boquilla de la sonda de acero inoxidable.
  • Page 14 RLD382P Manual -6P-071008:RLD382P 7/10/08 11:32 AM Protector del sensor Sensor Fig. 2 LIMPIEZA: La caja de plástico del instrumento se puede limpiar con detergente doméstico estándar o con alcohol isopropílico. Se deberá tener cuidado para evitar que el limpiador entre al instrumento. La gasolina y otros disolventes pueden dañar el plástico, por lo tanto se deberán evitar.

  • Page 15: Caractéristiques

    RLD382P Manual -6P-071008:RLD382P 7/10/08 11:32 AM RLD380L MODE D’EMPLOI DÉTECTEUR DE FUITE DE FLUIDE FRIGORIGÈNE AVEC POMPE GÉNÉRALITÉS Merci d’avoir acheté ce détecteur de fuite de réfrigérant. Pour assurer un usage correct et sans danger, lire tout le mode d’emploi avant utilisation.

  • Page 16: Pièces Et Commandes

    RLD382P Manual -6P-071008:RLD382P 7/10/08 11:32 AM ACCESSOIRES : 4 piles AA, Mode d’emploi, flacon de contrôle de fuite, étui de transport AUTONOMIE DES PILES : 7 heures d’utilisation normale environ ARRÊT AUTO : 10 minutes DÉSACTIVER LA FERMETURE AUTOMATIQUE Appuyez et tenez enfoncé le bouton d'alimentation «...

  • Page 17: Indications Des Voyants De Fuite

    RLD382P Manual -6P-071008:RLD382P 7/10/08 11:32 AM INDICATIONS DES VOYANTS DE FUITE : Indication de la concentration de base Plus Indication de la concentration la plus élevée POUR DÉMARRER : MISE EN PLACE DES PILES • Desserrer la vis et enlever le couvercle du compartiment des piles situé...

  • Page 18: Fonction De Réinitialisation Ambiante Automatique

    RLD382P Manual -6P-071008:RLD382P 7/10/08 11:32 AM FONCTION DE RÉINITIALISATION AMBIANTE AUTOMATIQUE : Le détecteur de fuite de réfrigérant comporte une fonction de réinitialisation ambiante automatique, qui règle l’appareil de manière à ignorer les concentrations ambiantes de réfrigérant. • Configuration de la fonction ambiante automatique – Lors de la mise sous tension, l’appareil se règle automatiquement pour ignorer la...

  • Page 19: Procédure D'utilisation

    RLD382P Manual -6P-071008:RLD382P 7/10/08 11:32 AM Niveau de sensibilité faible (DEL verte) Niveau de sensibilité moyen (DEL orange) Niveau de sensibilité élevé (DEL rouge) PROCÉDURE D’UTILISATION : AVERTISSEMENT ! Ne pas utiliser cet appareil en présence d’essence, de gaz naturel, de propane ou autre atmosphère combustible.

  • Page 20: Passer En Mode De Mesure

    RLD382P Manual -6P-071008:RLD382P 7/10/08 11:32 AM (3) VÉRIFIER L’ÉTAT DE L’APPAREIL ET DU CAPTEUR : • Régler le niveau de sensibilité sur « Hi ». • Ouvrir le capuchon du flacon de contrôle de fuite et le rapprocher lentement de l’embout de la sonde flexible.

  • Page 21: Nettoyage

    RLD382P Manual -6P-071008:RLD382P 7/10/08 11:32 AM AVERTISSEMENT ! Lors du remplacement du capteur neuf, le capteur usagé peut être CHAUD !! (1) Déposer le capuchon conique de l’embout de la sonde flexible. (2) Extraire le capteur usagé et introduire le capteur neuf dans la fiche (voir Fig.
  • Page 22 RLD382P Manual -6P-071008:RLD382P 7/10/08 11:32 AM NOTES __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________...
  • Page 23 RLD382P Manual -6P-071008:RLD382P 7/10/08 11:32 AM __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________...
  • Page 24 Phone 781-665-1400 Toll Free 1-800-517-8431 Visit us at www.TestEquipmentDepot.com GENERAL TOOLS & INSTRUMENTS ™ RLD382P User’s Manual Specifications subject to change without notice ©2008 GENERAL TOOLS & INSTRUMENTS ™ NOTICE - WE ARE NOT RESPONSIBLE FOR TYPOGRAPHICAL ERRORS. MAN#RLD382P 7/08...
