Description
Ce thermostat peut servir à réguler un appareil de chauffage élec-
trique tel qu'une plinthe chauffante, un plafond radiant, un plancher
chauffant, un convecteur, etc. Voir la charge minimale et maximale
dans la section 5.
Ce thermostat ne peut pas être utilisé dans les cas suivants :
si la charge résistive est inférieure à 2 A
si l'appareil est muni d'un contacteur ou d'un relais (charge
inductive)
si l'appareil est muni d'une soufflerie (ventilateur)
si l'appareil est un système de chauffage central
PIÈCES FOURNIES
Un (1) thermostat
Deux (2) vis de montage 6-32
Deux (2) connecteurs sans soudure
Installation
COUPER L'ALIMENTATION DU SYSTÈME DE CHAUFFAGE AFIN
D'ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE.
Déserrer la vis qui retient la base et la partie avant du thermostat.
Noter que la vis ne peut être retirée complètement. Séparer la partie
avant du thermostat de la base en soulevant le bas.
Faire les branchements appropriés. Noter que les fils du thermostat
ne sont pas polarisés. Le sens du branchement n'a donc aucune
importance.

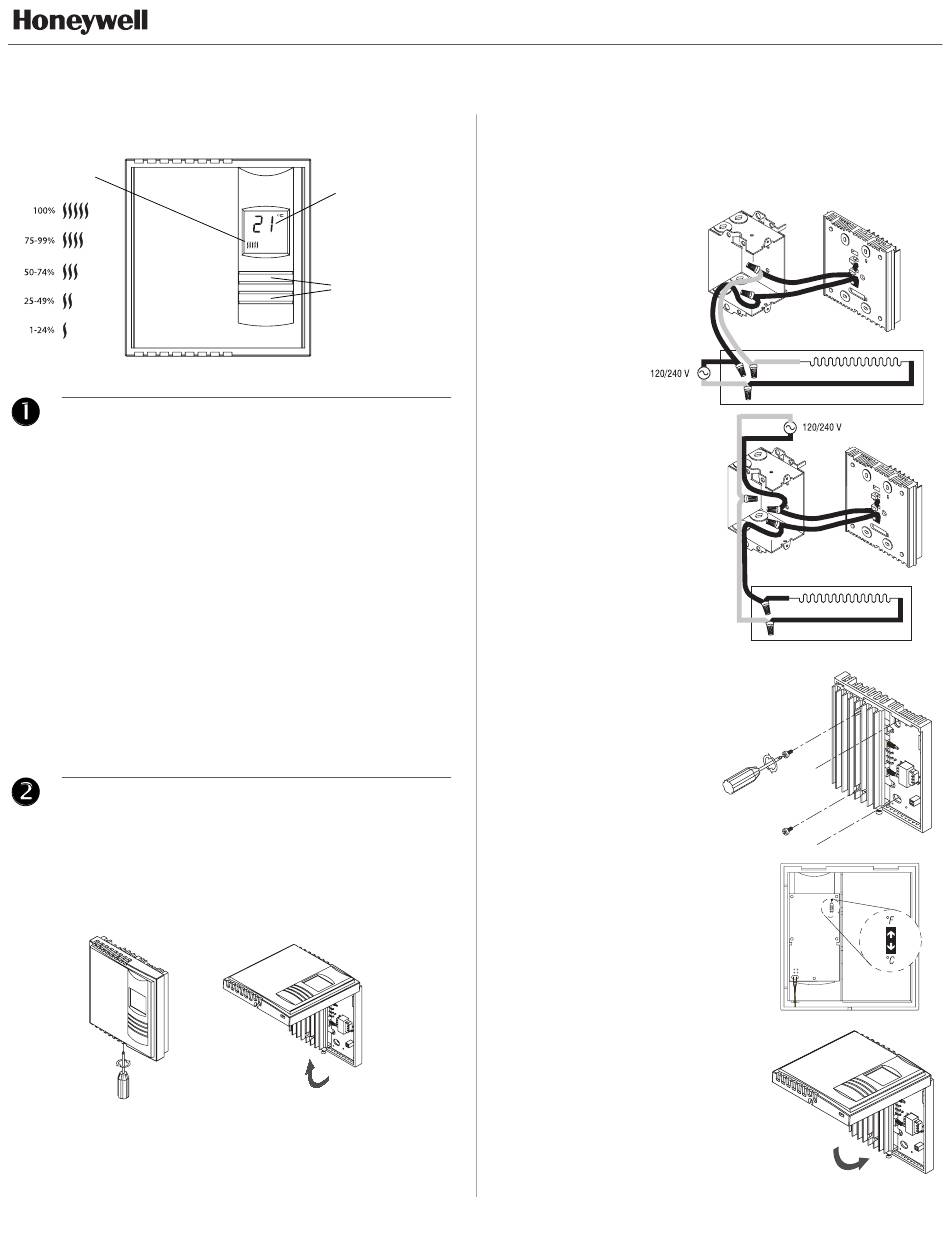

RLV310
NOTA :
au code d'électricité local. Pour le raccordement à des fils en alumin-
ium, employer des connecteurs identifiés CO/ALR.
Affichage de la
température
Boutons
d'ajustement
Installation à 2 fils
de la
température
1.
Installation à 4 fils
Aligner et fixer la base à la
boîte électrique.
2.
Positionner l'interrupteur à l'arrière de la
partie amovible du thermostat en °C ou
°F.
Replacer la partie avant du thermostat
sur la base et reserrer la vis d'assem-
blage au bas de l'appareil.
S'assurer que les ouvertures d'aération
du thermostat soient propres et non
obstruées
Guide de l'utilisateur
Tous les câbles et les raccordements doivent être conformes
69-1854F
RLV310
Thermostat électronique
6/27/05
1/2
