Honeywell RTH3100C Guide D'installation

Honeywell RTH3100C Guide D'installation

Thermostat numérique non programmable
Masquer les pouces Voir aussi pour RTH3100C:
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel

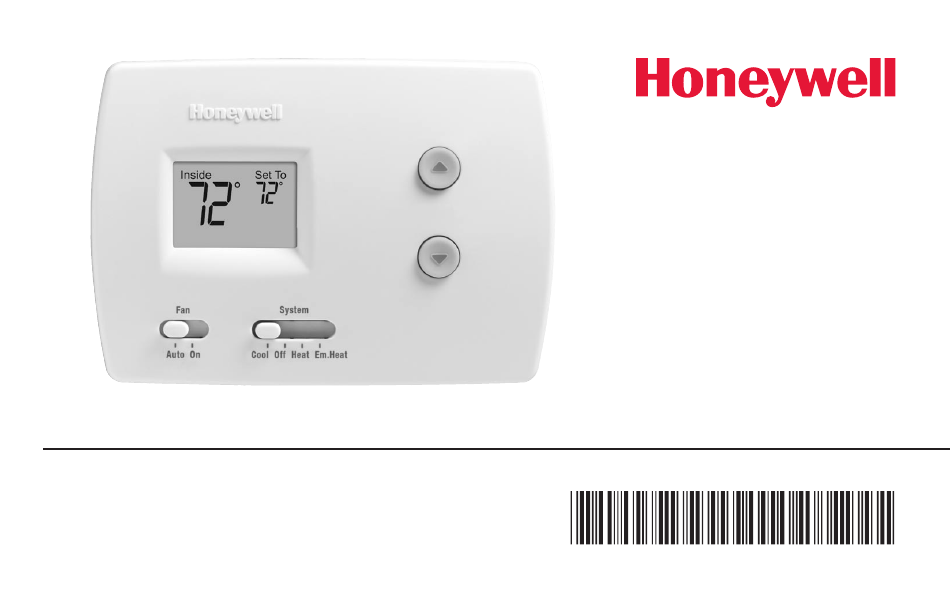

RTH3100C
Non-Programmable Digital Thermostat
Installation
Guide
This is a legacy product document
supported by Resideo. It is no
longer manufactured
69-1889EF-1

Publicité

Chapitres

Table des Matières
loading

Manuels Connexes pour Honeywell RTH3100C

Sommaire des Matières pour Honeywell RTH3100C

  • Page 1 Installation Guide This is a legacy product document supported by Resideo. It is no longer manufactured RTH3100C Non-Programmable Digital Thermostat 69-1889EF-1...
  • Page 2 Need Help? For assistance with this product please visit http://yourhome.honeywell.com or call Honeywell Customer Care toll-free at 1-800-468-1502 Read and save these instructions. ® U.S. Registered Trademark. Patents pending. Copyright © 2006 Honeywell International Inc. All rights reserved.

  • Page 3: Table Des Matières

    RTH3100C Table of contents Getting started System setup Installation tips ........... 2 How to change settings......15 Pre-installation checklist ......3 Set auxiliary heat cycle rate ....16 Set emergency heat cycle rate ....17 Old thermostat removal Set temperature display ......18 Remove old thermostat ......

  • Page 4: Installation Tips

    Installation Guide Installation is easy — even if you’ve never done it before! Your new thermostat has been designed for fast, easy installation. Just follow the simple, step-by-step instructions in the following pages. Install in three simple steps • Label wires and remove your old thermostat (see pages 5-7). •...

  • Page 5: Pre-Installation Checklist

    RTH3100C About your new thermostat Pre-installation checklist Check to make sure your package includes the following items: Wall anchors and mounting screws (2 each) RTH3100C thermostat Operating Manual (wallplate attached to back) Wire Labels...
  • Page 6 Installation Guide Pre-installation checklist Required tools & supplies • No. 2 Phillips screwdriver • Small pocket screwdriver • Drill • Drill bit (3/16” for drywall, 7/32” for plaster) • Hammer • Pencil • Electrical tape • Level (optional) • Two fresh AA alkaline batteries...

  • Page 7: Old Thermostat Removal

    RTH3100C Remove your old thermostat 1. Turn off power at heating/cooling system (or fuse/circuit-breaker panel). 2. Remove cover and thermostat, but leave wallplate with wires attached. Leave wallplate in place. Is there a sealed tube containing mercury? If so, see inside front cover of this manual for proper disposal instructions.
  • Page 8 Installation Guide Identify wires you will not use If any wires are not attached to terminals in your old thermostat, do not connect them to your new thermostat. Wrap the bare metal ends of each unused wire with electrical tape, so it cannot touch and short out other wires.
  • Page 9 RTH3100C Label wires and remove old wallplate Use a screwdriver to disconnect wires one by one. As you disconnect each wire, wrap it with the label matching the letter on your old thermostat. (Adhesive labels are supplied in your thermostat package.) Remove the old wallplate only after all wires are labeled.
  • Page 10 Installation Guide Remove wallplate Pull at bottom to remove thermostat from wallplate. HIPS PULL HERE Wallplate...
  • Page 11 RTH3100C About your new thermostat Mark wallplate mounting position 1. Pull wires through wallplate. 2. Level wallplate if desired 3. Mark positions of (lay level across tabs). both screw holes.
  • Page 12 Installation Guide Mount wallplate Drill holes at pencil-marked locations: 3/16” holes for drywall 7/32” holes for plaster 2. Use hammer to tap anchors into holes until flush with wall. 3. Place wallplate over anchors and insert screws. Check level if desired, then tighten screws.
  • Page 13 RTH3100C Connect wires (typical installation) 1. Match each labeled wire with same letter on terminal. 2. Use a screwdriver to loosen screw terminals, insert wires, then tighten screws. 3. Push any excess wire back into the wall opening. Labels don’t match? If labels do not match letters on thermostat, see next page.
  • Page 14 Installation Guide Connect wires (less common wire designations) If labels do not match thermostat letters, check the chart at right (see notes, below). If the old thermostat had both V and VR wires, contact a heating/ cooling contractor for help. If the old thermostat had both O and B wires, attach the B wire to the C terminal.

  • Page 15: Install Batteries

    RTH3100C Install batteries Install two fresh AA alkaline batteries in back of thermostat. Back of thermostat...
  • Page 16 Installation Guide Mount thermostat and restore electrical power 1. Align the 4 tabs on the wallplate Wallplate with corresponding slots on the back of the thermostat, then push gently until the thermostat snaps into place. 2. Restore electrical power at the heating/cooling system, or at the fuse/circuit-breaker panel.

  • Page 17: System Setup

    RTH3100C System setup (set thermostat to match your system) Next, you must set the thermostat to control the heating and cooling system in your home. Press and hold the buttons to enter system setup. Function Setting number Setup To begin, press and hold the Press to change settings.
  • Page 18 Installation Guide Function 6: Auxiliary heat cycle rate Press the button to select your auxiliary Setup heating system and optimize its operation: For gas or oil furnaces of less than 90% efficiency For steam or gravity systems For hot water systems & furnaces of over 90% efficiency Press to change setting.
  • Page 19 RTH3100C Function 8: Emergency heat cycle rate Press the button to select your emergency Setup heating system and optimize its operation: For electric furnaces For steam or gravity systems For hot water systems & furnaces of over 90% efficiency For gas or oil furnaces of less than 90% Press to change setting.
  • Page 20 Installation Guide Function 14: Temperature display Press the button to select Fahrenheit or Setup Celsius temperature display: Fahrenheit temperature display (°F) Celsius temperature display (°C) Press to change setting. When finished, press and hold both buttons to exit and save changes.

  • Page 21: In Case Of Difficulty

    RTH3100C In case of difficulty If you have difficulty with your thermostat, please try the following suggestions. Most problems can be corrected quickly and easily. Display is blank • Check circuit breaker and reset if necessary. • Make sure power switch at heating & cooling system is on.
  • Page 22 Installation Guide In case of difficulty Temperature Make sure heating and cooling temperatures are set to acceptable ranges: settings do not • Heat: 40° to 90°F (4.5° to 32°C). change • Cool: 50° to 99°F (10° to 37°C). “Cool On” or •...

  • Page 23: Customer Assistance

    For assistance with this product, please Pull at bottom to remove thermostat visit http://yourhome.honeywell.com. from wallplate. Or call Honeywell Customer Care toll-free at 1-800-468-1502. To save time, please note your model Turn thermostat over number and date code before calling.

  • Page 24: 1-Year Limited Warranty

    (ii) call Honeywell Customer Care at 1-800-468-1502. Customer Care will make the determination whether the product should be returned to the following address: Honeywell Return Goods, Dock 4 MN10-3860, 1885 Douglas Dr. N., Golden Valley, MN 55422, or whether a replacement product can be sent to you.
  • Page 25 This warranty gives you specific legal rights, and you may have other rights which vary from state to state. If you have any questions concerning this warranty, please write Honeywell Customer Relations, 1985 Douglas Dr., Golden Valley, MN 55422 or call 1-800-468-1502. In Canada, write Retail Products ON15-02H, Honeywell Limited/Honeywell Limitée, 35 Dynamic Drive, Scarborough,...
  • Page 26 1985 Douglas Drive North 35 Dynamic Drive Golden Valley, MN 55422 Scarborough, Ontario M1V 4Z9 http://yourhome.honeywell.com Printed in U.S.A. on recycled paper containing at least 10% post-consumer paper fibers. ® U.S. Registered Trademark. © 2006 Honeywell International Inc. 69-1889EF-1 M.S. Rev. 04-06...
  • Page 27 Guide d’installation RTH3100C Thermostat numérique non programmable 69-1889EF-1...

  • Page 28: Instructions À Lire Et À Conserver

    Centre de service à la clientèle de Honeywell au 1 800 468-1502 Instructions à lire et à conserver ® Marque de commerce déposée aux É.-U. Brevets en instance. Droit d’auteur © 2006 Honeywell International Inc. Tous droits réservés.
  • Page 29 RTH3100C Table des matières Pour commencer Réglage du système Conseils d’installation ......... 2 Comment changer les réglages ....15 Liste de vérification avant Régler le rythme du cycle l’installation ..........3 de chauffage auxiliaire ......16 Régler le rythme du cycle Démontage de l’ancien thermostat...

  • Page 30: Conseils D'installation

    Guide d’installation Installation facile — même si vous n’avez jamais fait cela! Votre nouveau thermostat a été conçu pour être installé rapidement et facilement. Vous n’avez qu’à suivre les instructions pas à pas des pages suivantes. Installation en trois étapes toutes simples •...

  • Page 31: Liste De Vérification Avant L'installation

    RTH3100C About your new thermostat Liste de vérification avant l’installation L’emballage doit contenir les éléments suivants : Fixations murales et vis de montage (2 chacune) Thermostat RTH3100C Manuel d’utilisation (plaque murale fixée à l’arrière) Étiquettes de fils...
  • Page 32 Guide d’installation Liste de vérification avant l’installation Éléments requis • Tournevis cruciforme n • Petit tournevis de poche • Perceuse • Foret (3/16 pour cloison sèche, 7/32 pour plâtre) • Marteau • Crayon • Ruban isolant • Niveau (optionnel) • Deux piles alcalines AA neuves...

  • Page 33: Enlever L'ancien Thermostat

    RTH3100C Enlever l’ancien thermostat 1. Couper l’alimentation du système de chauffage/climatisation (ou du panneau à disjoncteurs). 2. Enlever le couvercle et le thermostat, mais laisser la plaque murale et les fils en place. Laisser la plaque murale en place. Y a-t-il un tube hermétique contenant du mercure? Si c’est le cas, consulter les...

  • Page 34: Identifier Les Fils Dont Vous Ne Vous Servirez Pas

    Guide d’installation Identifier les fils dont vous ne vous servirez pas Si des fils ne sont pas branchés aux bornes de l’ancien thermostat, ne pas les brancher au nouveau thermostat. Recouvrir le bout dénudé de chaque fil non utilisé de ruban isolant, pour éviter qu’ils ne se touchent et court-circuitent les autres fils.

  • Page 35: Étiqueter Les Fils Et Enlever L'ancienne Plaque Murale

    RTH3100C Étiqueter les fils et enlever l’ancienne plaque murale Employer un tournevis pour débrancher les fils un à un. Enrouler l’étiquette de fil correspondant à la lettre de l’ancien thermostat sur chaque fil à mesure que vous les débranchez. (Des étiquettes adhésives sont incluses avec le thermostat.) Enlever l’ancienne plaque murale seulement après avoir étiqueté...
  • Page 36 Guide d’installation Enlever la plaque murale Tirer le thermostat par le bas pour le détacher de la plaque murale. HIPS PULL HERE Plaque murale...

  • Page 37: Installation De La Plaque Murale

    RTH3100C About your new thermostat Marquer l’emplacement d’installation de la plaque murale 1. Passer les fils au travers 2. Si désiré, niveler la plaque murale 3. Marquer l’emplacement de la plaque murale. (placer le niveau sur les languettes). des deux trous de vis.
  • Page 38 Guide d’installation Installer la plaque murale 1. Percer les trous aux endroits marqués : trous 3/16 pour cloison sèche et 7/32 pour le plâtre 2. Employer un marteau pour enfoncer les fixations dans les trous jusqu’à ce qu’elles soient encastrées dans le mur. 3.

  • Page 39: Brancher Les Fils (Installation Habituelle)

    RTH3100C Brancher les fils (installation habituelle) 1. Associer chaque fil étiqueté à la lettre correspondante sur la borne. 2. Employer un tournevis pour dévisser les bornes à vis, insérer les fils et serrer les vis. 3. Repousser tous les fils excédents dans le mur.

  • Page 40: Brancher Les Fils (Configurations Rares)

    Guide d’installation Brancher les fils (configurations rares) Si les étiquettes ne correspondent pas aux lettres du thermostat, consulter la grille à droite (voir les notes ci-dessous). Si l’ancien thermostat comporte des fils V et VR, prendre contact avec un spécialiste de chauffage/climatisation pour obtenir de l’assistance.
  • Page 41 RTH3100C About your new thermostat Placer les piles Placer deux piles alcalines AA neuves à l’arrière du thermostat. Revers du thermostat...

  • Page 42: Installer Le Thermostat Et Rétablir Le Courant

    Guide d’installation Installer le thermostat et rétablir le courant 1. Placer les fentes à l’arrière du Plaque thermostat vis à vis des languettes murale correspondantes de la plaque murale, puis appuyer doucement jusqu’à ce qu’elles s’engagent une dans l’autre. 2. Rétablir l’alimentation du système de chauffage/climatisation ou du panneau à...

  • Page 43: Réglage Du Système

    RTH3100C Réglage du système (pour faire correspondre le thermostat à votre système) Ensuite, configurer le thermostat pour le réglage du système de chauffage et de cli- matisation de votre résidence. Appuyer sur les touches les maintenir enfon- cées pour initier la configuration.

  • Page 44: Fonction 6 : Rythme Du Cycle De Chauffage Auxiliaire

    Guide d’installation Fonction 6 : Rythme du cycle de chauffage auxiliaire Appuyer sur la touche pour choisir le sys- Setup tème de chauffage auxiliaire et optimiser son fonctionnement : Pour systèmes au gaz naturel ou au mazout d’une efficacité inférieure à 90 % Pour systèmes à...
  • Page 45 RTH3100C About your new thermostat Fonction 8 : Rythme du cycle de chauffage d’urgence Appuyer sur la touche pour choisir Setup votre système de chauffage d’urgence et optimiser son fonctionnement : Pour systèmes électriques Pour systèmes à la vapeur ou gravitaires Pour systèmes à...

  • Page 46: Fonction 14 : Affichage De La Température

    Guide d’installation Fonction 14 : Affichage de la température Appuyer sur la touche pour choisir d’afficher Setup la température en Fahrenheit ou en Celsius : Affichage de la température en Fahrenheit (°F) Affichage de la température en Celsius (°C) Appuyer sur cette touche pour changer le réglage.

  • Page 47: En Cas De Problème

    RTH3100C About your new thermostat En cas de problème Si vous éprouvez des difficultés, nous vous proposons d’essayer les solutions suivantes. La plupart des problèmes peuvent être corrigés rapidement et facilement. L’écran est vide • Vérifier le disjoncteur et réinitialiser si nécessaire.
  • Page 48 Guide d’installation En cas de problème Les réglages de S’assurer que le réglage des températures de chauffage et de climatisation la température est acceptable : ne changent pas • Heat : 4,5 à 32°C (40 à 90°F) • Cool : 10 à 37°C (50 à 99°F) Les mentions •...

  • Page 49: Assistance À La Clientèle

    Accessoires/pièces de rechange et le code dateur. Pour commander, adressez-vous au Service à la clientèle de Honeywell en composant sans frais le 1 800 468-1502. Couvercle de plaque* ... N de pièce 50002883-001...

  • Page 50: Garantie Limitée D'un An

    (i) le retourner, avec le reçu d’achat ou une autre preuve d’achat datée, à l’endroit où il a été acheté, ou (ii) téléphoner au Centre de service à la clientèle de Honeywell au 1 800 468-1502. Le Centre décidera alors s’il faut retourner le produit à l’adresse suivante : Honeywell Return Goods, Dock 4 MN10-3860, 1885 Douglas Dr.
  • Page 51 Pour toute question au sujet de la garantie, écrire au Bureau de relations avec les clients de Honeywell à l’adresse suivante : 1985 Douglas Dr., Golden Valley, MN 55422 ou téléphoner au 1 800 468-1502. Au Canada, écrire à l’adresse : Retail Products ON15-02H, Honeywell Limited/...

  • Page 52: Solutions D'automatisation Et De Contrôle

    Scarborough, Ontario M1V 4Z9 http://yourhome.honeywell.com Imprimé aux É.-U. sur du papier recyclé contenant au moins 10 % de fibres de papier recyclées après consommation. ® Marque de commerce déposée aux É.-U. © 2006 Honeywell International Inc. 69-1889EF-1 M.S. Rev. 04-06...
