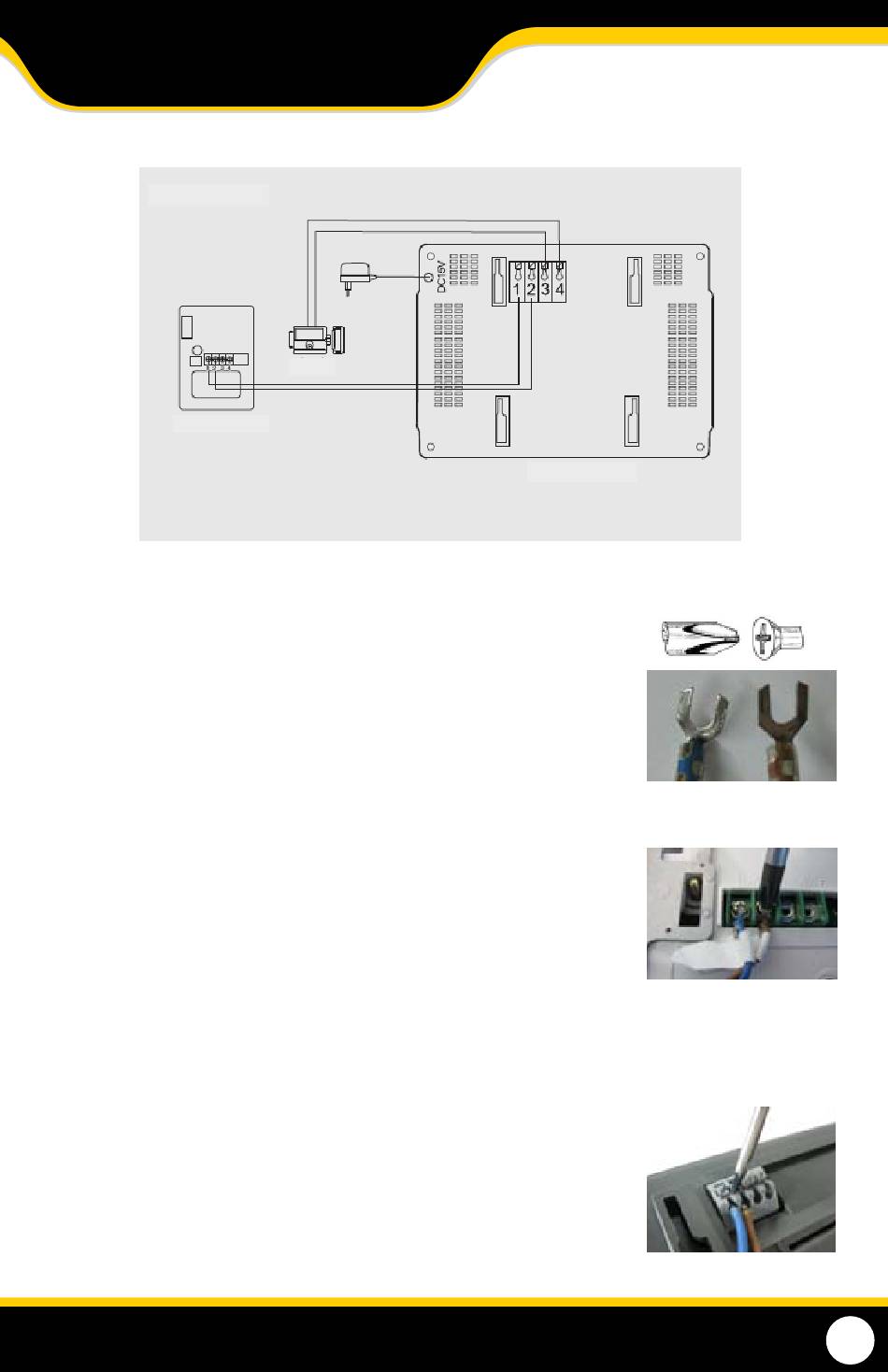

INSTRUCTIONS DE CÂBLAGE
Connexion 1 (recommandée)
Unité externe
Connexion de la caméra – Note: Vous aurez besoin d'un tournevis à tête philips
(cruciforme)
• Dévissez la vis de connexion positive de la caméra (marqué 1) en tournant la
vis dans le sens inverse des aiguilles d'une montre.
• Note : Ne dévisser pas la vis complètement, il suffit de la desserrer
suffisamment pour pouvoir connecter le bout en forme de fer à cheval
du fil de 50pi.
• Glissez le bout en forme de fer à cheval au bout du fil bleu (marqué 1) sous la
vis de connexion positive de la caméra (marqué 1).
• Visser la vis en place, verrouillant le fil bleu en place.
• Dévissez la vis pour la connexion négative de la caméra (marqué 2) en
tournant la vis dans le sens inverse des aiguilles d'une montre.
• Note : Ne dévisser pas la vis complètement, il suffit de la desserrer
suffisamment pour pouvoir connecter le bout en forme de fer à cheval
du fil de 50pi.
• Glisser le bout en forme de fer à cheval au bout du fil brun (marqué 2) sous la
vis de connexion négative de la caméra (marqué 2).
• Visser la vis en place, verrouillant le fil brun en place.
Connexion de l'écran à la caméra - Note : vous aurez besoin d'un petit
tournevis plat
• Utilisant un tournevis ou un objet semblable, appuyez sur la petite boîte
grise au-dessus du trou marqué 1.
• Insérez le fil positif bleu dans la connexion positive pour sur l' é cran
(marqué 1) et assurez-vous qu'il est complètement inséré.
• Relâchez la pression sur la boîte grise et ceci devrait verrouiller le fil en place.
Modèle # GK300-7M2
Gâche
Unité interne
6
