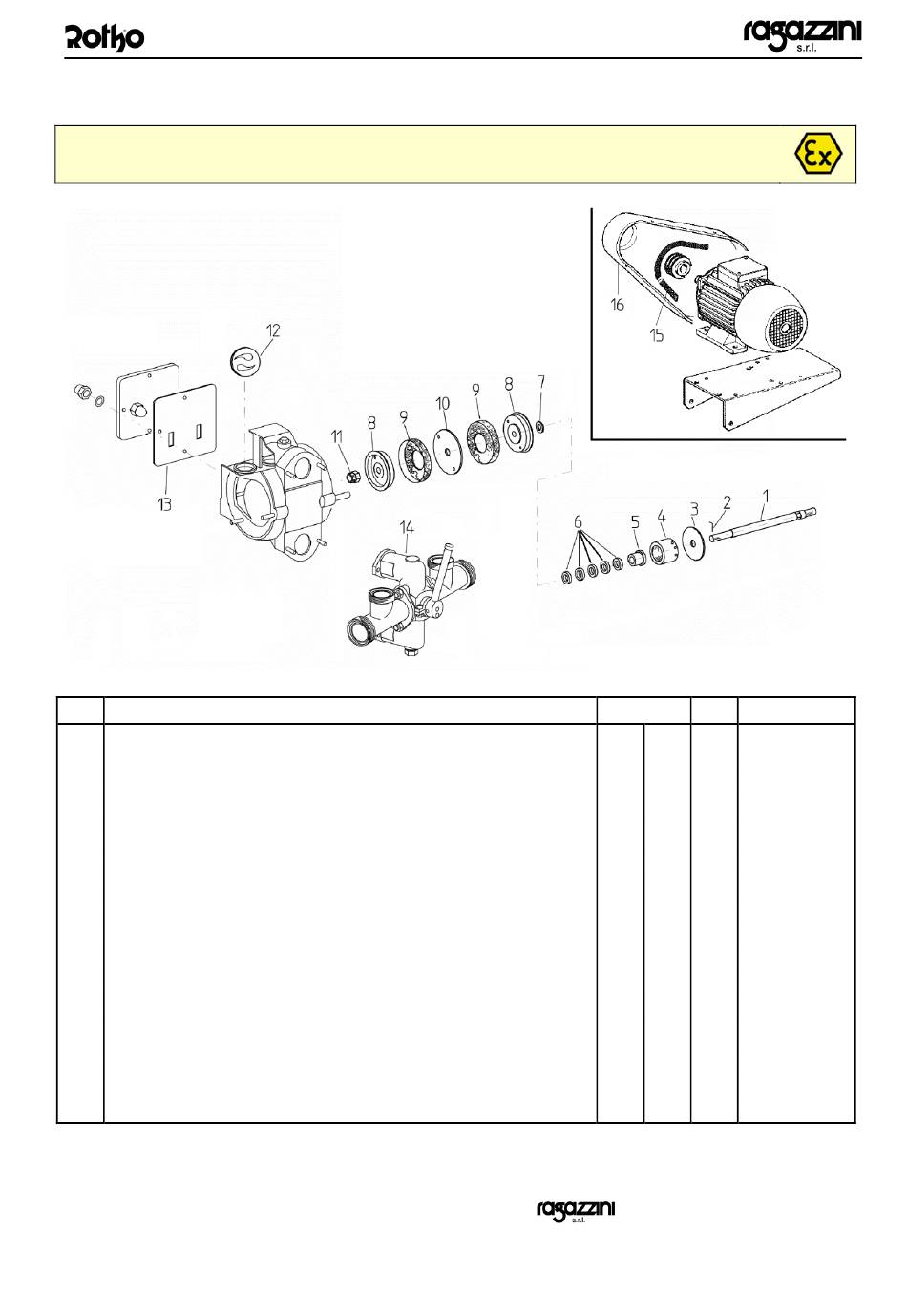

J.3 LISTE DES PIÈCES DE RECHANGE
DANGER :Concernant les pièces de rechange pour les pompes version ATEX, reportez-vous
au paragraphe I.8 « MAINTENANCE DES COMPOSANTS – POMPE VERSION ATEX ».
Pos.
1 TIGE FILETAGE 2-3NCM
RETENUE DE L'ÉCROU COURONNE PAR PIÈCE
2
3 RONDELLE ANTI-ÉCLABOUSSURES 60/18/4
4 ÉCROU PRESSE-ÉTOUPE TIGE 2/3NCM
5 ANNEAU PRESSE-ÉTOUPE D20
BAGUE PRESSE-ÉTOUPE (*)
6
7 RONDELLE TIGE TROU D 16
8 PORTE-PISTON EN ACIER INOXYDABLE (**)
9 CAPUCHON (*)
10 ESPACEUR CAPUCHONS D 125 (**)
11 ÉCROU COURONNE M16x1.5
12 CLAPET ANTI-RETOUR (*)
13 JOINT DE PORTE 2NCM, 3NCM
14 VANNE EN ACIER INOXYDABLE 2NCM
15 COURROIE TRAPÉZOÏDALE (**)
16 COUVRE-COURROIES 2NCM
(*) voir paragraphe J.4 « Joints ».
(**) version standard, à vérifier avant de commander.
Pour les pièces et/ou codes non répertoriés, veuillez contacter
MANUEL D'INSTRUCTIONS
Description
38
ATEX N. Code

1 A1021546A

1 A9000435A

1 A9041163A

1 A2011505A

1 A9011504A
(*) (*)
-

1 A9040752A

2 A3051518A
(*) (*) 2

1 A3041545A

1 SDAM00000
(*) (*) 4

1 A9061549A

1 W01821901

2 GESPZ0987
x 1 A8030850A
