COMPOSANTS SUJETS À L'USURE NORMALE
Les opérations décrites ci-dessous doivent être effectuées par un personnel qualifié et autorisé.
Les pièces sujettes à l'usure faisant l'objet de l'entretien courant sont les suivantes :
Clapets anti-retour.
Capuchons.
Bagues de presse-étoupe.
Tiges.
Lorsqu'une baisse des performances de la pompe est constatée (indice d'usure de ces composants
internes), il est nécessaire de les vérifier.
AVERTISSEMENT :
Avant d'ouvrir la pompe, assurez-vous que les tuyaux sont vides et sans pression.
La pression exercée par le fluide peut créer un danger pour l'opérateur.
Vérifier et remplacer les vannes
I.5.1

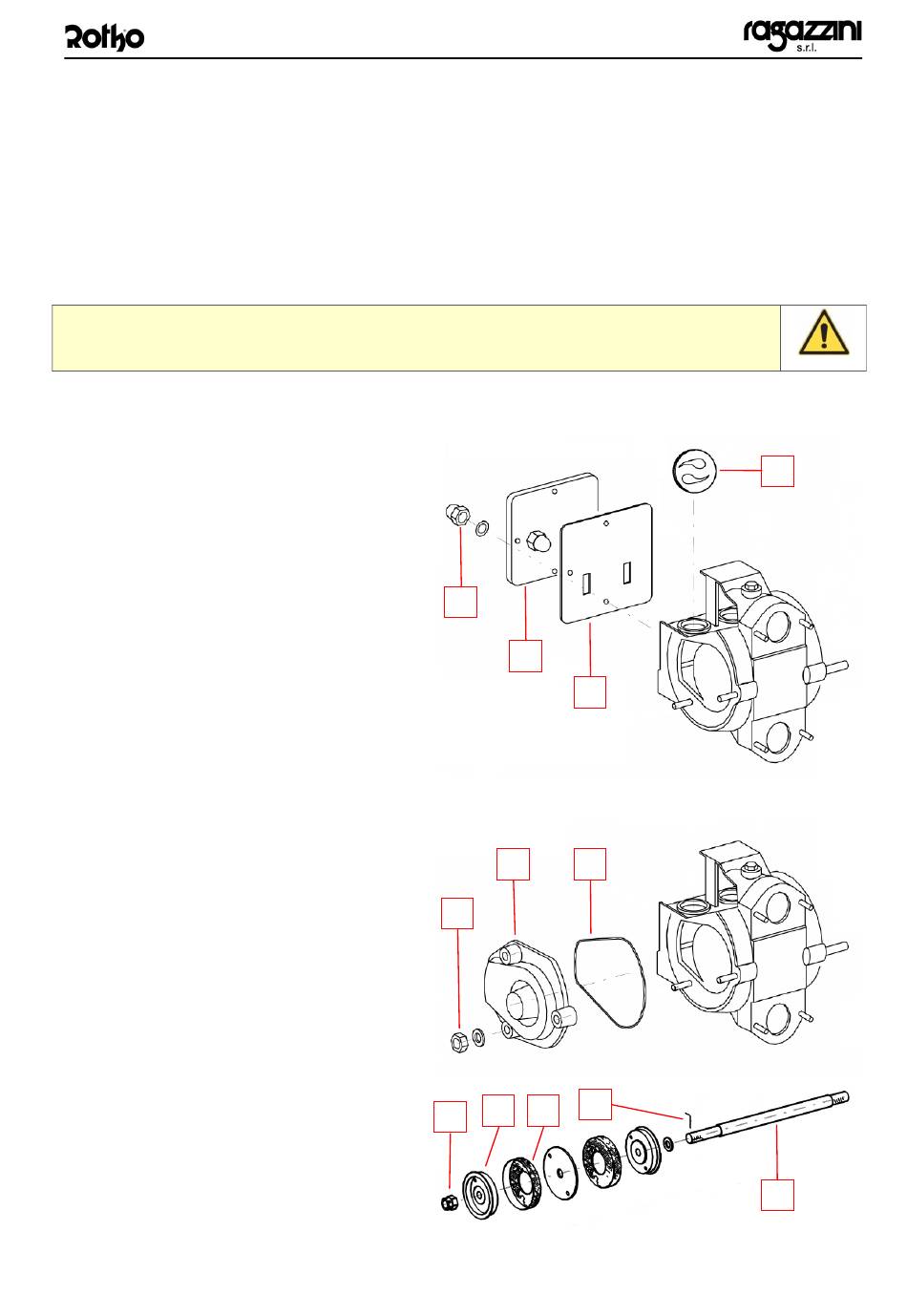

Dévisser les écrous borgnes (1).
Retirer la porte (2) à l'aide de la clé fournie,
en prenant soin de ne pas endommager le
joint de la porte (3). S'il est endommagé,
remplacez-le.
Vérifier l'état des vannes (4) : absence
d'abrasion profonde et sphéricité (reposant
sur leur logement sans pression, elles
doivent le fermer parfaitement).
Vérifier qu'il n'y a pas de corps étrangers
autour des vannes.
Si nécessaire, remplacer les vannes usées
par des neuves (voir le tableau dans le
paragraphe J.3).
Installer les vannes neuves en effectuant
les étapes ci-dessus dans l'ordre inverse.
Vérification et remplacement des capuchons
I.5.2
Dévisser les écrous (1).
Retirer la plaque avant (2) en prenant soin
de ne pas endommager les joints (3).
Retirer le dispositif de retenue (4) et
dévisser l'écrou de couronne (5).
Retirer le support de piston (6) et le
capuchon (7).
Si nécessaire, remplacer les capuchons
usés par des neufs (voir le tableau dans le
paragraphe J.3).
Installer les capuchons neufs en effectuant
les étapes ci-dessus dans l'ordre inverse.
MANUEL D'INSTRUCTIONS
1
1
5
32
2
3
2
3
4
6
7
4
8
LM02FR002
