3. Mise en service et utilisation du portail

3.1 Unité de commande dans le boîtier du moteur
La commande de la motorisation du portail est réglée selon les options convenues avec l'utilisateur. Ces
options sont réglées à la livraison, voir 5.1 : Réglage des paramètres et 5.2 : Réglage des fils
jarretières.
Ill. 5: Panneau arrière
3.2 Mise en service de l'installation, initialisation (technicien)
Le schéma électrique pour les branchements se trouve dans le boîtier du moteur.
Lisez au préalable le chapitre 2.2 : La sécurité lors des manipulations et de la
première mise en marche
1. Veillez à ce que le boîtier du moteur soit branché sur le 230 VAC et que
l'installation soit en marche (« aan/on »).
2. Désaccouplez l'entraînement (voir 3.7).Vérifiez d'abord que l'interrupteur
de proximité est correctement branché.
3. Pour cela, ouvrez entièrement le portail et vérifiez que la LED 7 est éteinte
sur le PLC. Si ce n'est pas le cas, inversez les connexions ouverture/fermeture de
l'interrupteur de proximité sur le panneau arrière (bornes 37 à 42).
Ensuite, refermez le portail entièrement et vérifiez si la LED 8 s'éteint.
Ceci est très important, sinon, les dispositifs de sécurité ne fonctionneront pas correctement !
4. Ouvrez le portail à mi-course environ et accouplez l'entraînement (voir 3.7).
5. Démarrez ensuite la procédure d'initialisation avec la commande S3 (voir 3.1).
Le vantail s'ouvre et se ferme au ralenti, il mémorise les positions « ouvert » et « fermé ».
Une fois terminé, le portail s'arrête automatiquement en position fermée.
La LED 8 doit être éteinte.
6. Ouvrez maintenant le portail avec la commande S1 (voir 3.1) et vérifiez si la LED 4 (à droite)
ou la LED 5 (à droite) s'allume. Sur le schéma électrique dans le boîtier du moteur, notez la
bonne indication de la LED à l'ouverture et fermeture, en barrant l'une des 2 actions.
S1: ouvrir
S3: initialiser
S2: fermer

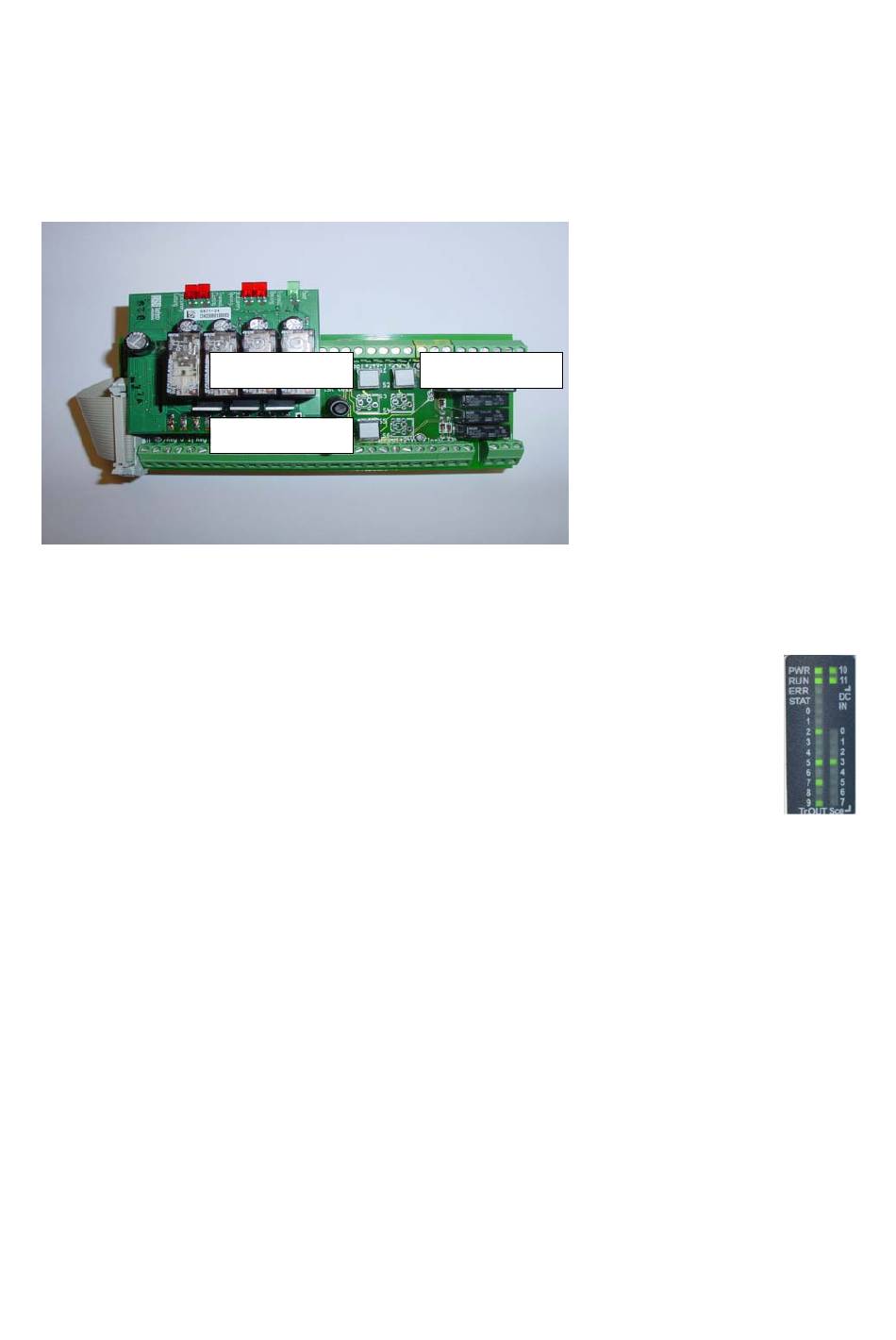

Ill. 6: PLC
